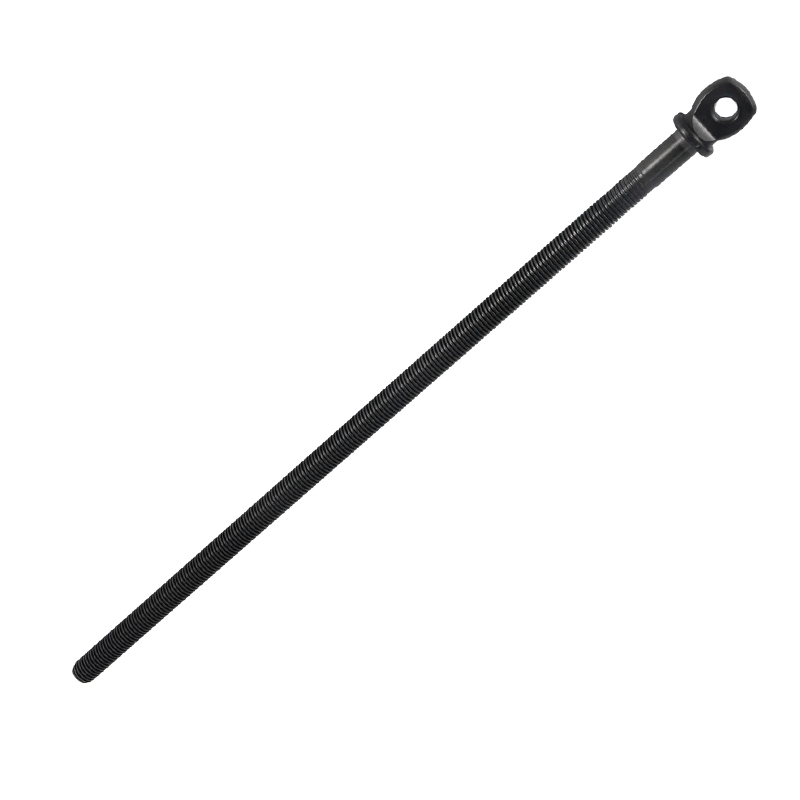

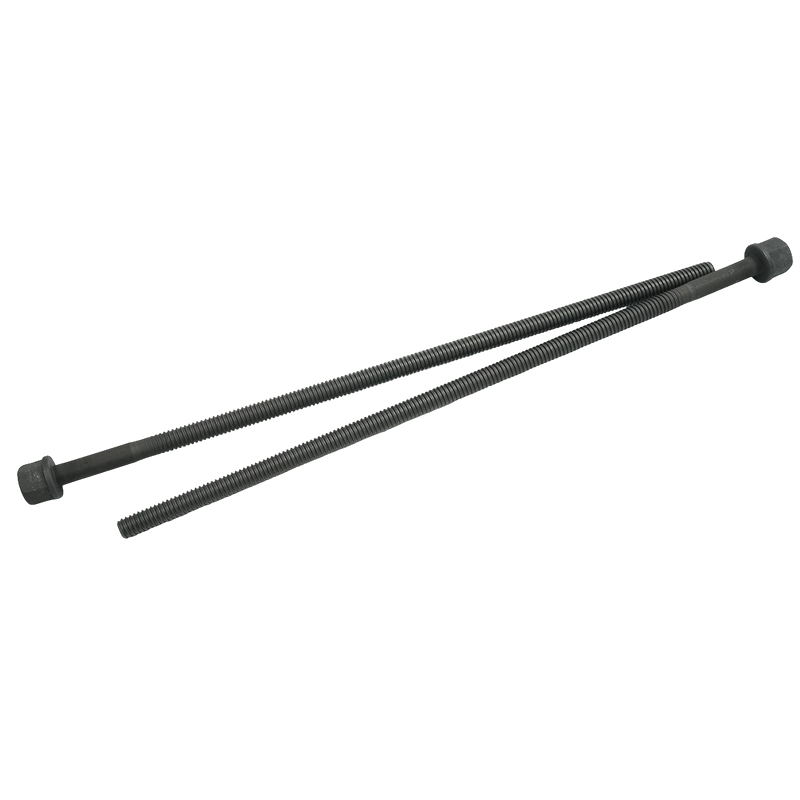

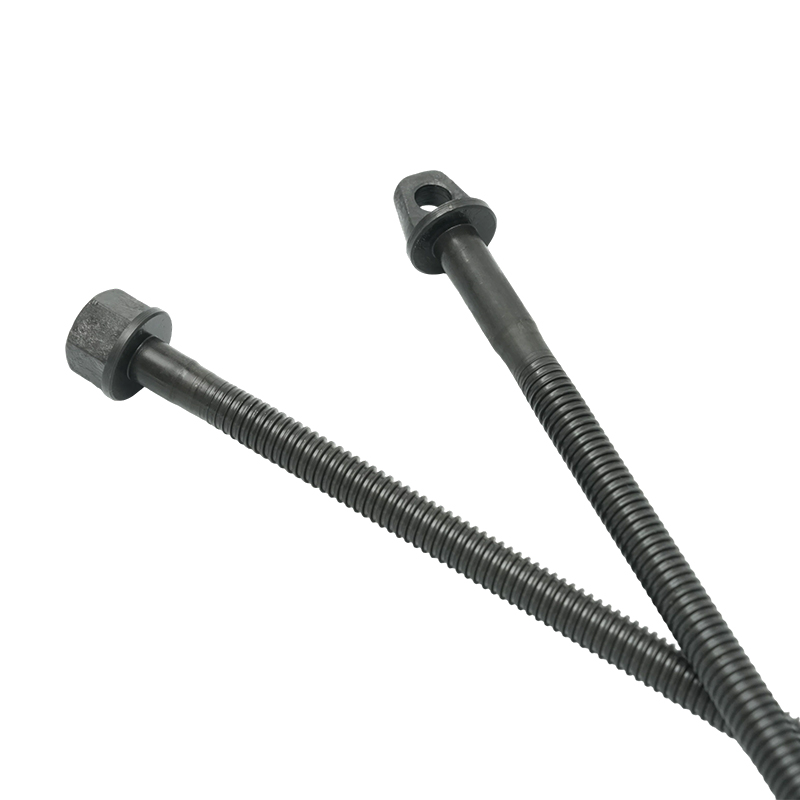

Prečo je geometria lichobežníkového závitu technickým štandardom pre zdviháky
Profil lichobežníkového závitu používaný na skrutkových tyčiach s nožnicovým zdvihákom nie je ľubovoľnou konvenciou – je výsledkom špecifického súboru mechanických kompromisov, ktoré metrické závity s profilom V nemôžu uspokojiť v aplikáciách prenosu energie. Pochopenie, prečo v ňom dominuje lichobežníkový profil Jack Skrutky pomáha inžinierom a špecialistom na obstarávanie identifikovať falošné alebo nesprávne špecifikované komponenty predtým, ako sa dostanú k súprave núdzových nástrojov vozidla.
Norma ISO 2904 pre lichobežníkový závit definuje 30° zahrnutý uhol boku v porovnaní so 60° uhlom boku štandardných metrických závitov spojovacích prvkov. Tento plytší uhol vytvára tri mechanické dôsledky, ktoré sú rozhodujúce pre výkon skrutky zdviháka:
- Vyššia mechanická účinnosť: 30° bok znižuje radiálnu zložku sily pri axiálnom zaťažení. Lichobežníková vodiaca skrutka pracujúca pri zaťažení dosahuje 50 – 70 % mechanickej účinnosti na otáčku v porovnaní s 20 – 40 % pri V-závite s ekvivalentným stúpaním. V nožnicovom zdviháku to znamená, že sa premrháva menší krútiaci moment operátora na prekonanie trenia závitu a viac sa premieňa na zdvíhaciu silu proti nákladu vozidla.
- Väčšia pevnosť koreňov zubov: Širšia šírka koreňa v spodnej časti prierezu lichobežníkového závitu poskytuje väčšiu šmykovú plochu na zub. Pri ohybovom momente, ktorý vzniká, keď zaťažený nožnicový zdvihák dosiahne úplné vysunutie, táto geometria koreňa odoláva zlyhaniu zubov v šmyku – poruchový režim, ktorý by spôsobil náhly, nekontrolovaný pád podopieraného vozidla.
- Predvídateľné samouzamykanie: Uhol skrutkovice lichobežníkového závitu pri typických stúpaniach skrutiek zdviháka (zvyčajne stúpanie 4–6 mm pri priemeroch 16–22 mm) udržuje uhol stúpania pod uhlom trenia rozhrania oceľ-oceľ. To zaisťuje, že zdvihák zostane uzamknutý v polohe, keď operátor uvoľní kľuku – čo je vlastnosť kritická z hľadiska bezpečnosti pre akýkoľvek nosný mechanizmus.
Shanghai Soverchannel Industrial Co., Ltd. vyrába skrutkové tyče lichobežníkového zdviháka so závitovým profilom overeným pomocou merania optického komparátora a závitových krúžkov kalibrovaných podľa ISO 2904, čím sa zaisťuje, že uhol bokov a tolerancia priemeru stúpania spĺňajú funkčné požiadavky zostáv nožnicových zdvihákov v rámci dĺžok 300–700 mm, ktoré sú dodávané do automobilového priemyslu.
Valcované verzus rezané lichobežníkové závity na nožnicových skrutkovacích tyčiach: ktorý proces prináša lepšiu životnosť pri únave
Valcovaním závitov aj rezaním závitov možno vyrobiť rozmerovo správne lichobežníkové profily na skrutkových tyčiach nožnicového zdviháka a obe sú špecifikované vo výrobe. Avšak podpovrchový metalurgický stav, ktorý zanechávajú, sa zásadne líši - a tento rozdiel určuje, ako sa skrutková tyč správa počas tisícok zaťažovacích cyklov pri použití v teréne, najmä v núdzových podmienkach na ceste, kde musia nožnicové zdviháky spoľahlivo fungovať po mesiacoch alebo rokoch skladovania.
Porovnanie procesu: Valcovanie závitov verzus rezanie závitov pre skrutky so zdvihákom
| Nehnuteľnosť | Valcovanie závitov | Rezanie závitov |
| Tok zrna pri koreni závitu | Nepretržité – vlákna sledujú obrys | Prerušené — vlákna prerezané |
| Zvyškový stres v koreni | Kompresívne (odolné voči únave) | Ťahové (podporujúce únavu) |
| Tvrdosť povrchu pri koreni | 10–15 HRC vs. jadro (spevnené opracovaním) | Rovnaká alebo nižšia ako tvrdosť jadra |
| Únavový život (relatívny) | 1,5–2× vyššie ako rezané nite | Základná línia |
| Povrchová úprava (Ra) | 0,8 – 1,6 µm (hladšie) | 1,6–3,2 µm |
| Materiálové využitie | Žiadny materiál odstránený – premiestnený | Vzniknuté triesky — strata materiálu |
| Výrobná rýchlosť | Vyššie – vhodné pre sériovú výrobu | Nižšie — vhodné pre prototypy a špeciály |
Zvyškové tlakové napätie v koreni závitu pri valcovaní je kľúčovou výhodou pri únave. Únavové trhliny tvoria zárodky a šíria sa pri namáhaní v ťahu; zvyškové napätie v tlaku v koreni účinne pôsobí proti tejto sile pri otváraní trhliny a predlžuje počet zaťažovacích cyklov pred iniciáciou. Pre skrutkovú tyč nožnicového zdviháka s menovitou hmotnosťou 2 000 kg nie je striedavé namáhanie v ohybe pri úplnom vytiahnutí triviálne – najmä pre dlhšie tyče v rozsahu 600 – 700 mm, kde priehyb stĺpika pri excentrickom zaťažení pridáva ohyb k primárnemu axiálnemu napätiu. Závitové valcované tyče v tejto špecifikácii dĺžky prinášajú výrazne nižšie riziko únavy, a preto dodávatelia veľkosériových automobilov a OEM výrobcovia zdvihákov dôsledne špecifikujú prevalcovanie pre výrobné množstvá.
Výber materiálu pre skrutkovacie tyče s nožnicovým zdvihákom: Čo 35K a 45K oceľ prináša pri zaťažení
Výber 35K a 45K uhlíkovej konštrukčnej ocele pre skrutkové tyče nožnicových zdvihákov odráža zámernú rovnováhu medzi pevnosťou, húževnatosťou a opracovateľnosťou, ktorú alternatívne materiály – vrátane nízkouhlíkových ocelí alebo zliatin – nedosahujú tak efektívne pre túto špecifickú aplikáciu. Označenie „K“ v čínskych štandardných uhlíkových oceliach GB/T (ekvivalent približne AISI 1035 a AISI 1045 v tomto poradí) označuje kontrolovaný obsah síry a fosforu, ktorý zlepšuje obrobiteľnosť pri zachovaní odozvy mechanických vlastností na tepelné spracovanie kalením a temperovaním, vďaka čomu sú tieto akosti vhodné pre dynamicky zaťažované komponenty prenosu energie.
Mechanické vlastnosti po úprave kalením a temperovaním
| stupňa | Pevnosť v ťahu (Rm) | Medza klzu (Rp0,2) | Predĺženie (A %) | Tvrdosť (HB) |
| 35 tis. (Q&T) | ≥ 570 MPa | ≥ 320 MPa | ≥ 20 % | 163–207 HB |
| 45 tis. (Q&T) | ≥ 650 MPa | ≥ 380 MPa | ≥ 16 % | 197–241 HB |
Vyšší obsah uhlíka 45K poskytuje väčšiu pevnosť v ťahu a medzu klzu po tepelnom spracovaní, čo z neho robí preferovanú voľbu pre skrutkové tyče s väčšími dĺžkami (nad 500 mm) a vyššími kategóriami zaťaženia, ktoré sa blížia k menovitej nosnosti 2000 kg. Kompromisom je mierne znížené predĺženie – 16 % oproti 20 % pre 35K – čo odráža mierne nižšiu ťažnosť. V prípade tyčí zdviháka to zostáva v rámci bezpečnostnej rezervy pre aplikáciu, pretože dominantným spôsobom zlyhania pri preťažení je skôr deformácia závitu alebo vybočenie stĺpika než náhly krehký lom a oba druhy si zachovávajú rázovú húževnatosť nad úrovňami požadovanými pre podmienky automobilového cestného používania.
35K je bežnejšie špecifikovaný pre kratšie tyče v rozsahu 300–450 mm, kde je namáhanie v ohybe pri úplnom vytiahnutí nižšie a kde vyššie predĺženie poskytuje lepšiu absorpciu energie v prípade náhodného preťaženia zdviháka – tento scenár je pravdepodobnejší v rukách neprofesionálnych užívateľov ciest ako v kontrolovaných dielňach. Shanghai Soverchannel Industrial Co., Ltd. vyberá medzi týmito druhmi na základe špecifikácií dĺžky a zaťaženia poskytnutých zákazníkom, pričom overenie tvrdosti tepelného spracovania je zahrnuté vo výstupnej kontrolnej správe pre každú výrobnú dávku.
Černenie vs. galvanizácia na skrutkách so zdvihákom: Ochrana proti korózii prispôsobená podmienkam skladovania
Ošetrenie proti hrdzi aplikované na skrutkové tyče nožnicového zdviháka nie je čisto kozmetickým rozhodnutím. Nožnicový zdvihák je jednou z najmenej používaných súčastí vo vozidle – zvyčajne sa mesiace alebo roky nedotkne skladuje v priestore pre rezervné koleso batožinového priestoru, často v podmienkach kondenzácie, kontaminácie cestnou soľou a teplotných cyklov, ktoré podporujú oxidáciu povrchu. Skrutková tyč, ktorá pri skladovaní skorodovala, sa môže pri núdzovom použití zaseknúť v matici, čo poskytuje nulovú zdvíhaciu schopnosť presne vtedy, keď je to najviac potrebné.
Ošetrenie sčernením (čiernym oxidom).
Sčernením sa vytvorí Fe3O4 magnetitový konverzný povlak s hrúbkou približne 1–2 µm prostredníctvom procesu riadenej alkalickej oxidácie pri 135–145 °C. Samotný povlak neprispieva prakticky k žiadnym rozmerovým zmenám profilu závitu – kritický pre trapézové závity, kde aj 5–10 µm pridaných na stranu môže utiahnuť závit a zvýšiť prevádzkový krútiaci moment. Černenie poskytuje miernu odolnosť proti korózii (zvyčajne 6–12 hodín v neutrálnom soľnom spreji podľa ASTM B117) a musí byť zapečatené olejom alebo voskom, aby fungovalo na hornej hranici tohto rozsahu. Je nákladovo efektívny pre veľkoobjemovú výrobu a je štandardnou úpravou pre tyče zdviháka dodávané ako OEM vybavenie vozidla, kde utesnené prostredie kufra a olejový náter aplikovaný vo výrobe predlžujú praktickú životnosť oveľa viac, než by sa odporúčalo v prevádzke so soľným sprejom.
Ošetrenie galvanickým pokovovaním zinkom
Elektrozinkové pokovovanie s hrúbkou 5–8 µm poskytuje výrazne väčšiu odolnosť voči soľnej hmle – zvyčajne 72–120 hodín pred objavením sa bielej hrdze a 200–300 hodín pred červenou hrdzou na základnej oceli, keď sa na zinok nanesie chrómová pasivačná vrstva. Pre zdvíhacie skrutkové tyče určené pre aftermarket predaj alebo exportné trhy, kde sú skladovacie prostredia menej kontrolované ako OEM dodávateľský reťazec, systém zinok-plus-chróm ponúka zmysluplne lepšiu dlhodobú ochranu. Rozmerový prídavok z galvanického pokovovania (približne 5–8 µm na povrch) je dostatočne malý na to, aby sa naň prispôsobili štandardné tolerancie 6e trapézového závitu bez potreby nadrozmerných matíc, na rozdiel od žiarového zinkovania, ktoré pridáva 45–85 μm a vyžaduje si úpravy závitu vyrovnávacej matice.
Voľba medzi černením a galvanizáciou pre danú výrobnú sériu zdvihovej skrutky závisí od koncového kanála zákazníka, skladovacieho prostredia a exportných požiadaviek. Shanghai Soverchannel Industrial Co., Ltd. ponúka obe povrchové úpravy so zdokumentovanými záznamami o testoch soľného postreku od Nantong Jinzhai Hardware Co., Ltd., čo umožňuje zákazníkom špecifikovať vhodnú úroveň ochrany a získať objektívne dôkazy o koróznom výkone s každou dodanou šaržou, namiesto toho, aby sa spoliehali len na vizuálnu kontrolu.
Riziko vybočenia stĺpa pri dlhých zdvíhacích skrutkách: Ako spolupôsobí dĺžka tyče a zaťaženie
Skrutková tyč nožnicového zdviháka v úplnom vytiahnutí je štrukturálne štíhly stĺp pod tlakovým zaťažením - nie je to jednoduchý napínací prvok. Keď sa dĺžka tyče zväčšuje z 300 mm na 700 mm, pomer štíhlosti stĺpika sa úmerne zvyšuje a kritické zaťaženie, pri ktorom sa tyč vybočí do strany, klesá so štvorcom dĺžky. To znamená, že 700 mm tyč, inak rovnaká, má zhruba jednu štvrtinu odolnosti proti vybočeniu ako 300 mm tyč rovnakého prierezu – vzťah opísaný Eulerovým vzorcom vzperu, ktorý v zásade určuje, prečo si dlhšie tyče zdvihákov vyžadujú väčšie priemery alebo vyššie triedy materiálu, aby sa zachovala ekvivalentná únosnosť.
- Faktor efektívnej dĺžky: V nožnicovom zdviháku je skrutková tyč na oboch koncoch obmedzená otočnými spojmi nožnicových ramien – hraničná podmienka kolík-čap s faktorom efektívnej dĺžky (K) 1,0. To je menej výhodné ako stĺp s pevným koncom (K = 0,5), ale priaznivejšie ako konzola (K = 2,0). Efektívna dĺžka pre výpočet vybočenia sa rovná plnej dĺžke tyče medzi bodmi záberu, nie menovitej dĺžke tyče.
- Efekt excentrického zaťaženia: Pri použití v teréne je zdvíhací bod vozidla zriedkavo dokonale vycentrovaný na sedle zdviháka, čím sa vytvára ohybový moment, ktorý sa prekrýva s axiálnym tlakovým zaťažením. Táto excentricita znižuje efektívne vzperné zaťaženie pod Eulerovu kritickú hodnotu. V prípade prútov v rozsahu 600 – 700 mm pri takmer menovitom zaťažení môže dokonca aj 5 – 10 mm odsadenie sedla od stredu spôsobiť bočné vychýlenie v strede prúta, ktoré prevyšuje výťažnosť materiálu – preto zaťaženie pri špecifikáciách dlhších skrutiek zdviháka zahŕňa konzervatívnejší bezpečnostný faktor ako kratšie prúty s ekvivalentným priemerom.
- Návod na pomer priemeru k dĺžke: Priemyselná prax pre skrutkové tyče nožnicového zdviháka sa zameriava na minimálny pomer priemeru k efektívnej dĺžke, ktorý udrží kritické zaťaženie Euler aspoň 3-násobok menovitého pracovného zaťaženia. Pre tyč efektívnej dĺžky 700 mm s menovitou hmotnosťou 2 000 kg (približne 20 kN) to zvyčajne vyžaduje nominálny priemer závitu najmenej 20–22 mm v oceli 45K. Zníženie priemeru na 16 mm pri tejto dĺžke, aby sa ušetrila hmotnosť alebo náklady, prináša bezpečnostný faktor proti vybočeniu pod 2,0 pri excentrickom zaťažení – neprijateľná rezerva pre vybavenie núdzovej podpory.
Shanghai Soverchannel Industrial Co., Ltd. navrhuje prierezy skrutkových tyčí zdviháka vzhľadom na oblasť namáhania závitu a kritérium vybočenia stĺpa pre každú kombináciu dĺžky a zaťaženia v rozsahu 300–700 mm, namiesto použitia jedného priemeru na všetky dĺžky. Tento prístup – podporený hlbokými inžinierskymi skúsenosťami spoločnosti v oblasti automobilových prevodoviek a upevňovacích komponentov – zaisťuje, že menovitá nosnosť 2 000 kg je skutočne dosiahnuteľná pri úplnom vysunutí, nielen pri čiastočnom zdvihu, kde je nižšie riziko vybočenia.
Špecifikácia účinnosti prenosu a prevádzkového krútiaceho momentu pre nožnicové skrutkové tyče
Mechanická námaha potrebná na ovládanie nožnicového zdviháka – krútiaci moment, ktorý musí cestujúci vo vozidle použiť na kľuku, aby zdvihol vozidlo – je priamo určená účinnosťou závitu skrutky, stúpaním a trením. Neefektívna alebo skorodovaná tyč zdviháka môže vyžadovať krútiace momenty, ktoré presahujú to, čo priemerný dospelý vydrží, čím sa núdzové cestné náradie zmení na nepoužiteľné zariadenie. Pochopenie toho, čo poháňa prevádzkový krútiaci moment, umožňuje kupujúcim a technikom špecifikovať skrutky zdviháka, ktoré zostanú použiteľné počas celej životnosti, a nie iba keď sú nové.
Faktory, ktoré určujú požadovaný prevádzkový krútiaci moment
| Faktor | Vplyv na krútiaci moment | Praktický rozsah |
| Stúpanie závitu (stúpanie) | Vyšší predstih → nižší krútiaci moment na zdvih jednotky, vyšší lineárny posun | Rozteč 4–6 mm typická pre zdviháky Tr16–Tr22 |
| Koeficient trenia závitu (µ) | Vyšší µ → vyšší krútiaci moment, nižšia účinnosť | 0,10–0,15 (mazané) až 0,18–0,25 (suché/korodované) |
| Uhol boku závitu | 30° lichobežník nižší ako metrický 60° pre rovnaké zaťaženie | 30° (lichobežník ISO) oproti 60° (metrické V) |
| Axiálne zaťaženie | Krútiaci moment sa zvyšuje lineárne so zaťažením | Menovitý rozsah 0–2000 kg |
| Kvalita povrchovej úpravy | Hladší povrch → nižšie trenie → nižší krútiaci moment | Ra 0,8 – 1,6 µm (valcované) vs. 1,6 – 3,2 µm (rezané) |
Praktická cieľová hodnota krútiaceho momentu pre nožnicový zdvihák vozidla pri zaťažení 1 000 kg je zvyčajne 15 – 25 N·m na kľukovej objímke – ktorú môže priemerný dospelý človek dosiahnuť pomocou 40 – 60 N sily ruky pomocou štandardného 400 mm kľúča. Ak má skrutka zdviháka povrchovú koróziu, ktorá zvyšuje koeficient trenia závitu z 0,12 (mierne naolejovaný, nový stav) na 0,22 (suchý, mierne zoxidovaný), prevádzkový krútiaci moment sa pri rovnakom zaťažení zvýši približne o 70 – 80 %, čo potenciálne posúva potrebné úsilie nad rámec toho, čo môže operátor s menším rámom vydržať v skutočnej núdzi. Toto je technický argument, že kvalita povrchovej úpravy na skrutkách zdviháka je funkčnou špecifikáciou, nielen estetickou.
Shanghai Soverchannel Industrial Co., Ltd. overuje hladkosť prevodovky na skrutkových tyčiach nožnicového zdviháka prostredníctvom testovania otáčania bez zaťaženia pri montáži so zodpovedajúcimi maticami, čím sa potvrdzuje konzistentný krútiaci moment bez zaseknutia po celej dĺžke zdvihu – kontrolný bod kvality, ktorý zachytáva povrchové chyby, odchýlky tvaru závitu a chyby stúpania, ktoré samotná rozmerová kontrola nedokáže odhaliť.
