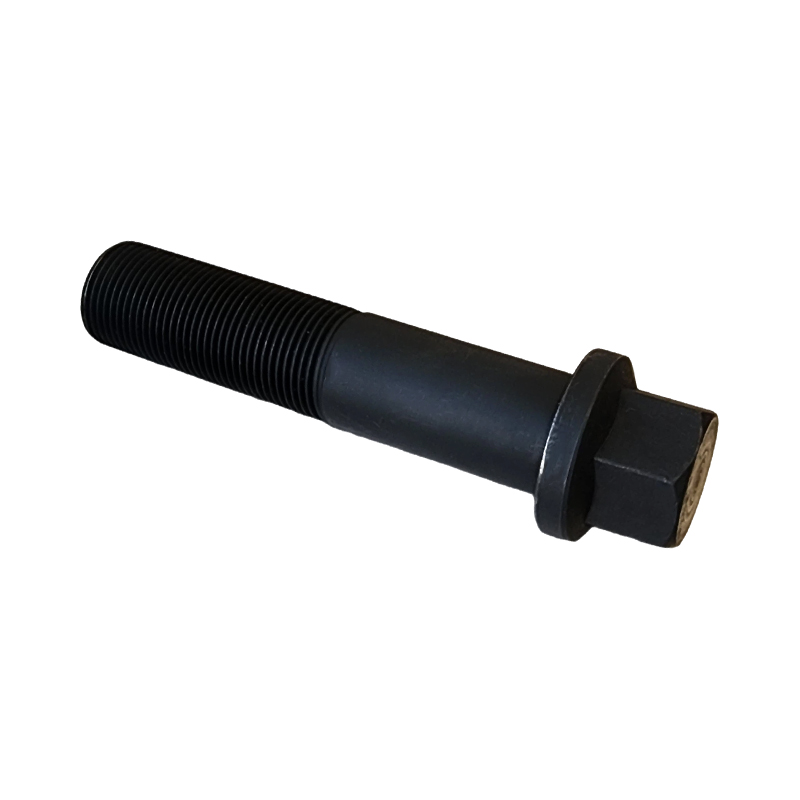

Prečo? Skrutky hlavy valcov Požadujte vyššiu odolnosť proti únave ako štandardné spojovacie prvky
Typický valec dieselového motora vystrelí 1 500 až 3 500 krát za minútu. Každý jednotlivý prípad spaľovania prenáša axiálne rázové zaťaženie priamo na driek skrutky hlavy valcov a tento cyklus sa nikdy nezastaví počas celej životnosti motora. To sa zásadne líši od statických upínacích skrutiek používaných v konštrukčných zostavách, kde je zaťaženie po utiahnutí konštantné. Skrutky hlavy valcov si musia udržať svoje predpätie prostredníctvom miliónov cyklov tepelnej expanzie a kontrakcie, vysokofrekvenčných vibrácií a okamžitých tlakových špičiek, ktoré môžu presiahnuť 200 barov v ťažkých dieselových aplikáciách.
Najobávanejším spôsobom zlyhania nie je okamžitá zlomenina - je to uvoľnenie únavy. V priebehu času mikroplastická deformácia v koreni závitu postupne znižuje predpätie skrutky a akonáhle upínacia sila klesne pod prah potrebný na utesnenie tesnenia hlavy, spaľovacie plyny začnú obchádzať spoj. Dovtedy sa poškodenie zväčšuje: každé prefúknutie ešte viac naruší dosadaciu plochu tesnenia a čiastočné zadretie drieku skrutky v otvore spôsobí, že nasledujúci servisný interval bude oveľa deštruktívnejší.
O Shanghai Soverchannel Industrial Co., Ltd. , prístup k odolnosti proti únave začína vo fáze výberu materiálu. Namiesto jednoduchého špecifikovania stupňa pevnosti a postupu ďalej, inžiniersky tím vo výrobnom závode spoločnosti, Nantong Jinzhai Hardware Co., Ltd., vyhodnotí skutočný pomer napätia (minimálne až maximálne cyklické namáhanie) pre každú konkrétnu aplikáciu motora pred dokončením protokolu o zliatine a tepelnom spracovaní. Táto metodika používaná ako prvá oddeľuje výrobu presných automobilových spojovacích prvkov od výroby skrutiek.
Druhy materiálu používané vo vysokovýkonných skrutkách hlavy valcov: Praktické porovnanie
Nie všetky skrutky s vysokou pevnosťou sú vytvorené rovnako a pre aplikácie hlavy valcov výber triedy priamo určuje, či spoj prežije interval generálnej opravy motora alebo predčasne zlyhá. Nasledujúca tabuľka porovnáva najčastejšie špecifikované skupiny materiálov:
| Materiál / trieda | Pevnosť v ťahu | Kľúčová výhoda | Typická aplikácia |
| Uhlíková oceľ (trieda 10.9) | ≥1040 MPa | Cenovo výhodné, široko dostupné | Benzínové motory osobných automobilov |
| Uhlíková oceľ (trieda 12.9) | ≥1220 MPa | Vyššia kapacita predpätia | Výkonný benzín a ľahký diesel |
| Legovaná oceľ (Cr-Mo) | 1100–1300 MPa | Vynikajúci limit únavy, dobrá retencia pri zvýšenej teplote | Vysokovýkonné dieselové motory stavebných strojov |
| Nehrdzavejúca oceľ (A4-80) | ≥800 MPa | Odolnosť proti korózii, morské/vlhké prostredie | Lodné motory, pomocné zariadenia pre elektrárne |
| Vlastná legovaná oceľ (Ni-Cr-Mo) | 1300–1500 MPa | Maximálna odolnosť proti únave, húževnatosť pri vysokej teplote | Elektrárenské generátory, pretekárske motory |
Ako zákazkový výrobca spojovacích prvkov z legovanej ocele spoločnosť Shanghai Soverchannel Industrial Co., Ltd. špecificky konštruuje polotovary skrutiek zo zliatiny Ni-Cr-Mo do chemických okien definovaných zákazníkom, namiesto toho, aby jednoducho nakupovala bežne dostupné tyčové zásoby. To umožňuje vyladiť profil citlivosti vrubu a kaliteľnosti pre cieľový priemer skrutky a stúpanie závitu, čo je dôležité pre skrutky s väčším priemerom hlavy (M14 a vyššie) používané v motoroch na výrobu energie a ťažkých strojov.
Presnosť tvaru závitu: Ako triedy tolerancie ovplyvňujú správanie skrutky hlavy valca pri tepelnom zaťažení
Hlavy valcov motora sa rozťahujú a sťahujú inou rýchlosťou ako blok pod nimi – napríklad hliníkové hlavy na liatinových blokoch majú nesúlad pri tepelnej rozťažnosti približne 12–14 µm/m·°C. Tento diferenciálny pohyb sa prenáša do záberu závitu skrutky vždy, keď sa teplota motora mení. Ak je závit príliš voľný (trieda tolerancie 6H/6g alebo voľnejšia), skrutka môže vykazovať mierne kývanie v otvore závitu, čo urýchľuje iniciáciu únavovej trhliny v prvom zasunutom koreni závitu.

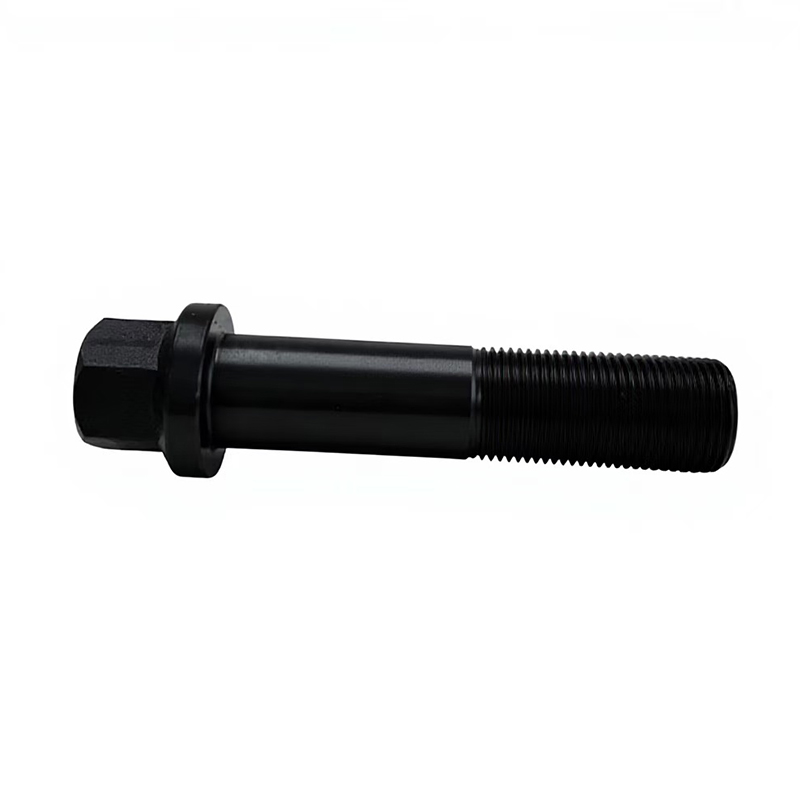

Presné skrutky hlavy valcov sa zvyčajne vyrábajú s toleranciou závitu 6H/5g a v náročných aplikáciách sa používa proces brúseného závitu, aby sa zabezpečilo, že geometria tvaru závitu bude dodržaná v rozmedzí ±0,003 mm na priemere stúpania. Príruba na prírubovom formáte šesťhrannej skrutky tu tiež zohráva štrukturálnu úlohu: väčšia dosadacia plocha rozdeľuje zaťaženie svorky na širšiu prstencovú oblasť pod hlavou, čím sa znižuje uvoľnenie uloženia do povrchov hliníkových odliatkov hlavy valcov – častá príčina straty predpätia v prvých niekoľkých tepelných cykloch po inštalácii.
Hádzanie závitu, kolmosť čela príruby na os skrutky a priamosť drieku sú všetky kritické rozmerové parametre, ktoré vyžadujú 100% kontrolu spojovacích prvkov motorovej triedy. Shanghai Soverchannel Industrial Co., Ltd. prevádzkuje komplexný kontrolný systém pokrývajúci tieto parametre s overením CMM (súradnicový merací stroj) a analýzou profilu optického závitu, čím sa zaisťuje, že každá skrutka dodaná zákazníkom v automobilovom priemysle spĺňa rozmerový výkres do posledného mikrónu.
Krútiaci moment k výťažnosti vs. konvenčný krútiaci moment: Výber správnej stratégie uťahovania pre vašu aplikáciu
Moderné montážne linky motorov čoraz častejšie využívajú protokoly uťahovania skrutiek hlavy valcov (TTY). Koncepcia: skrutka je zámerne dotiahnutá za hranicu pružnosti do plastovej oblasti, kde sa mierne predĺži a vytvorí veľmi konzistentnú upínaciu silu – oveľa konzistentnejšiu ako konvenčné uťahovanie iba krútiacim momentom, ktoré je silne ovplyvnené variabilitou trenia závitu (ktoré môže vychýliť predpätie o ±25 %). Skrutky TTY poskytujú variabilitu predpätia len ±5%.
Kompromisom je, že skrutky TTY sú technicky upevňovacie prvky na jedno použitie. Po trvalom predĺžení skrutky je ohrozená zvyšková upínacia kapacita po prestavbe motora. V praxi to vytvára dôležité úvahy o obstarávaní a službách:
- Pre OEM montážne linky, kde sa skrutky inštalujú raz a nikdy sa neodstraňujú, kým sa motor nezlikviduje, ponúka TTY najlepšiu rovnomernosť upínacieho zaťaženia v mierke.
- Pre servisné a prestavbové prostredia – najmä dieselové motory a motory stavebných strojov, ktoré prechádzajú častou generálnou opravou – sú prevádzkovo vhodnejšie konvenčné vysokopevnostné skrutky s opätovne použiteľnými špecifikáciami krútiaceho momentu.
- Motory elektrární, ktoré fungujú nepretržite tisíce hodín medzi plánovanými odstávkami, často používajú protokol krútiaceho momentu plus uhol s konvenčnou skrutkou na dosiahnutie konzistencie takmer TTY pri zachovaní opätovnej použiteľnosti.
Pochopenie tohto rozdielu je dôležité pri získavaní skrutiek hlavy valcov pre vlastné alebo špeciálne motory. Shanghai Soverchannel Industrial Co., Ltd. ponúka konvenčné vysokopevnostné aj TTY-kompatibilné skrutky s odporúčaním protokolu uťahovania zdokumentovaným ako súčasť inžinierskeho balíka dodávaného s každou zákazkovou objednávkou spojovacieho prvku.
Výber povrchovej úpravy pre skrutky hlavy valcov v korozívnom a vysokoteplotnom prostredí
Povrchová úprava na skrutke hlavy valcov slúži dvom funkciám, ktoré sú niekedy napäté: ochrana proti korózii počas skladovania a životnosti a kontrolovaný koeficient trenia počas montáže. Napríklad povlak zinkových vločiek poskytuje vynikajúcu odolnosť proti korózii, ale môže dramaticky zmeniť koeficient trenia v porovnaní s povrchovou úpravou s fosfátom a olejom – a ak bola špecifikácia montážneho momentu kalibrovaná pre jeden povlak, nahradenie iného bez úpravy hodnoty krútiaceho momentu môže viesť k významnej chybe predpätia.
V aplikáciách skrutiek hlavy valcov sa najčastejšie stretávame s nasledujúcimi povrchovými úpravami:
- Fosfátový olej (základ Dacromet): Priemyselný štandard pre väčšinu automobilových aplikácií. Poskytuje miernu ochranu proti korózii, mazaný povrch pre konzistentné správanie sa krútiaceho momentu po predpätie. Koeficient trenia typicky 0,10–0,14.
- Zinkové vločky (vrchný náter Geomet / Dacromet): Vynikajúca odolnosť voči soľnej hmle (480–1 000 hodín), v súlade s RoHS, žiadne riziko vodíkového krehnutia – kritické pre skrutky 12,9 a vyššie. Koeficient trenia 0,09–0,14 v závislosti od vrchného náteru.
- Čierny oxid: Minimálne nahromadenie rozmerov, zachováva tolerancie presnosti závitu, vhodné pre prostredia v motore, kde môže striekajúca chladiaca kvapalina spôsobiť hrdzu na holej oceli. Poskytuje len miernu odolnosť proti korózii; vyžaduje doplnenie oleja.
- Žiarovo pozinkované: Zriedkavo sa používa na presné skrutky motora kvôli variabilite hrúbky ovplyvňujúcej toleranciu závitu. Občas vidno na hlavových čapoch elektrárne s veľkým priemerom, kde sú okná rozmerovej tolerancie širšie.
- Nerezová oceľ (pasivovaná): Pre štandardné prostredie motora nie je potrebný žiadny ďalší náter. Shanghai Soverchannel ako spoločnosť zaoberajúca sa spojovacími materiálmi z nehrdzavejúcej ocele môže dodávať austenitické a duplexné triedy pre námorné prostredie alebo prostredie elektrární s vysokou vlhkosťou.

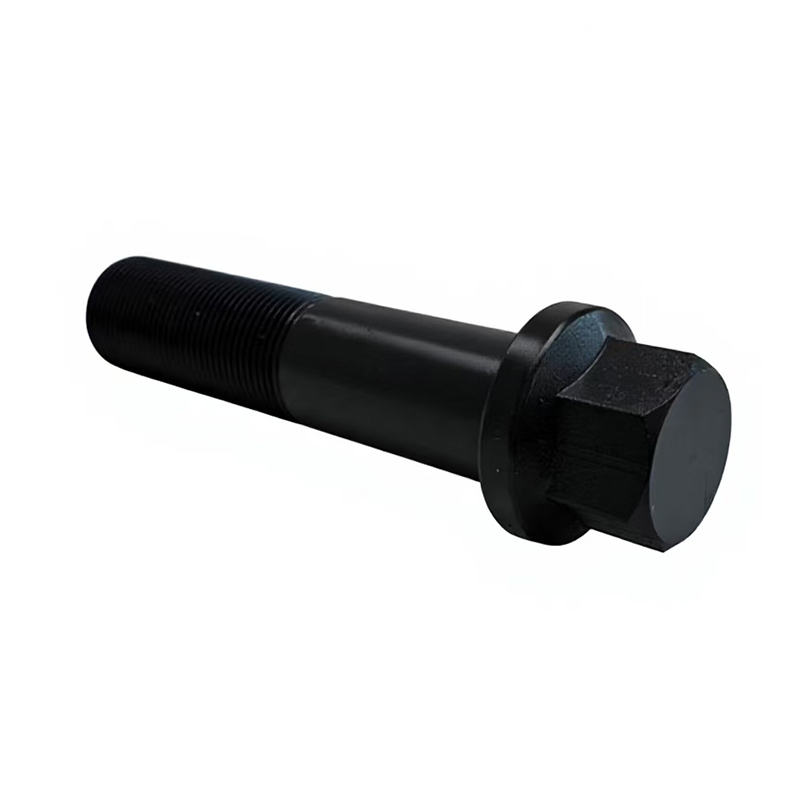

Neštandardné konfigurácie skrutiek hlavy valca: Keď bežné upevňovacie prvky nie sú možnosťou
Návrhy motorov OEM sa čoraz viac odchyľujú od konfigurácií skrutiek z katalógu, aby sa optimalizovala hmotnosť, priestor na balenie alebo čas montážneho cyklu. Skrutka, ktorá integruje vodiaci kolík na hrote pre automatickú montáž na montážnej linke, alebo hlavová skrutka s pásovou časťou so zníženým priemerom, ktorá je navrhnutá tak, aby fungovala ako riadený elastický prvok (rozťahovacia skrutka), nemôže byť získaná z police distribútora spojovacích prvkov – ide o precízne skonštruované komponenty, ktoré vyžadujú výrobného partnera s obrábacími aj metalurgickými schopnosťami.
Bežné neštandardné konfigurácie, s ktorými sa stretávame v moderných skrutkách hlavy motora, zahŕňajú:
- Zložené skrutky drieku s rôznymi priemermi pozdĺž dĺžky drieku pre špecifické ladenie tuhosti
- Skrutky s integrovanými olejovými kanálikmi alebo dutými stopkami pre integráciu mazacieho okruhu
- Kombinované hybridné konfigurácie so svorníkmi používané v dieselových motoroch elektrární s veľkým objemom
- Skrutky s presne brúsenými tesniacimi plochami pod prírubou pre tesniace konštrukcie kov na kov bez tesnenia
- Geometria príruby s funkciami proti rotácii pre robotickú montáž bez upínacieho nástroja
Shanghai Soverchannel Industrial Co., Ltd. vybudovala svoju neštandardnú kapacitu špeciálne na obsluhu tohto segmentu trhu. Ako výrobca, ktorý integruje výskum a vývoj, výrobu a predaj, sa spoločnosť zaoberá vývojom neštandardných skrutiek od počiatočnej kontroly výkresu cez overenie prototypu až po sériovú výrobu – s rovnakým systémom kvality aplikovaným na jedinečnú špecifikáciu zákazníka ako na akýkoľvek produkt štandardnej kvality.
Na ktorých kontrolných bodoch kontroly kvality skutočne záleží pri akceptovaní šarže skrutiek hlavy valcov
Kontrola skrutiek hlavy valcov v závode na montáž motorov je prísnejšia ako kontrola všeobecných spojovacích prvkov – a to z dobrého dôvodu. Jediná skrutka mimo tolerancie, ktorá prejde prichádzajúcou kontrolou a namontuje sa do hlavy, môže spôsobiť poruchu motora, ktorá sa odhalí až po tisíckach prevádzkových hodín, a to so značnými nákladmi na záruku. Nasledujúce kontrolné body kvality sú tie, ktoré odlišujú spoľahlivého dodávateľa skrutiek hlavy valcov od cenovo konkurencieschopného, ale riskantného:
| Kontrolný bod | Metóda | Prečo? It Matters |
| Overenie tvrdosti (Rockwell) | Vzorka na šaržu tepla | Potvrdzuje tepelné spracovanie dosiahnuté cieľové mechanické vlastnosti |
| Priemer stúpania závitu (meranie spustené/nechodiace) | 100% kontrola | Zabezpečuje správne uchytenie závitu a eliminuje riziko kríženia závitu |
| Kolmosť hlavovej príruby | CMM alebo optický komparátor | Zabraňuje excentrickému zaťaženiu, ktoré koncentruje únavové napätie |
| Skríning vodíkovej krehkosti | Skúška trvalého zaťaženia podľa ISO 15330 | Rozhodujúce pre galvanicky pokovované skrutky triedy 12,9; poruchový režim je oneskorená zlomenina |
| Hrúbka povrchovej vrstvy a koeficient trenia | Skúška hrúbky XRF krútiaceho momentu | Zaisťuje, že špecifikácia krútiaceho momentu poskytuje navrhnuté predpätie |
| Sledovateľnosť materiálu (tepelný certifikát) | Kontrola dokumentov pre každú dávku | Umožňuje analýzu porúch v prípade problémov v teréne a potvrdzuje chémiu zliatiny |
Shanghai Soverchannel Industrial Co., Ltd. udržiava plnú sledovateľnosť materiálu od surového tyčového materiálu až po hotové skrutky, pričom tepelné certifikáty sú archivované podľa výrobnej šarže. Pre zákazníkov v automobilovom priemysle, ktorí vyžadujú dokumentáciu kvality podľa IATF 16949, spoločnosť poskytuje kompletné balíky dokumentácie PPAP (Production Part Approval Process) vrátane správ o rozmeroch, certifikácií materiálov a referencií na plán kontroly.
