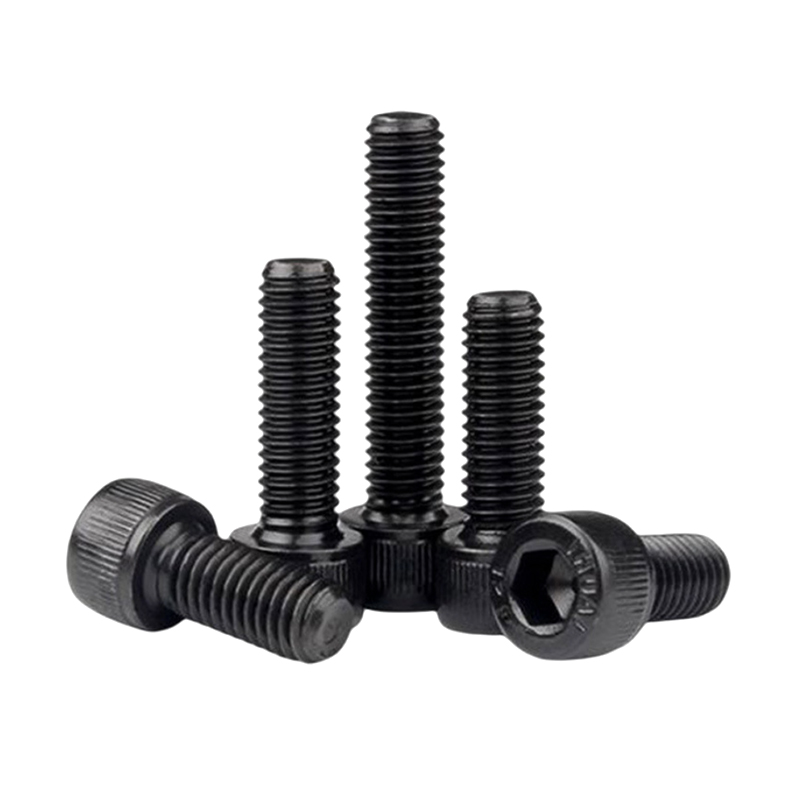

Ako geometria pätice určuje skutočnú kapacitu krútiaceho momentu šesťhranných skrutiek
Výhoda prenosu krútiaceho momentu skrutky s vnútorným šesťhranom cez štrbinové alebo krížové spojovacie prvky sú dobre známe, ale presný mechanizmus je často nepochopený. V šesťhrannej objímke kľúč kľúča zaberá súčasne so všetkými šiestimi hnacími plochami, čím sa aplikovaný krútiaci moment rozdeľuje po celom obvode kontaktu a nie je sústredený v jednom alebo dvoch bodoch. Výsledkom je dramaticky vyšší pomer krútiaceho momentu k prierezu: skrutku s vnútorným šesťhranom M8 je možné zvyčajne utiahnuť na svoju plnú pevnosť bez prekĺznutia pohonu, čo je s porovnateľnou hlavou s krížovou drážkou fyzicky nemožné.
Hĺbka zásuvky je kritickou, ale často prehliadanou premennou. ISO 4762 špecifikuje minimálnu hĺbku hrdla pre každý priemer, ale skrutky vyrobené na minime majú tendenciu vykazovať progresívne zaoblenie kľúča pri opakovaných cykloch s vysokým krútiacim momentom. V aplikáciách automobilového priemyslu a stavebných strojov je praktickým cieľom pre skrutky, ktoré budú opakovane uťahované, hĺbka objímky 1,0–1,1× menovitého priemeru závitu. O Shanghai Soverchannel Industrial Co., Ltd. , geometria objímky je dodržaná presnejšie než minimálne rozmerové tolerancie špeciálne na podporu aplikácií, kde je súčasťou servisného protokolu častá demontáž a opätovná montáž.
Dôležitý je aj uhol skosenia na vstupe do zásuvky. 45° nábehové skosenie vedie šesťhranný kľúč do záberu bez zahryznutia do stien objímky, čo predlžuje životnosť nástroja aj upevňovacieho prvku v prostredí automatizovanej montáže. Skrutky s ostrými, neskosenými vstupmi objímky sú náchylnejšie na odieranie na kontaktnom povrchu – najmä ak sú kľúč aj objímka z tvrdenej ocele – a to sa prejavuje postupným zväčšovaním objímky, ktorá nakoniec spôsobí vykĺbenie pod krútiacim momentom.

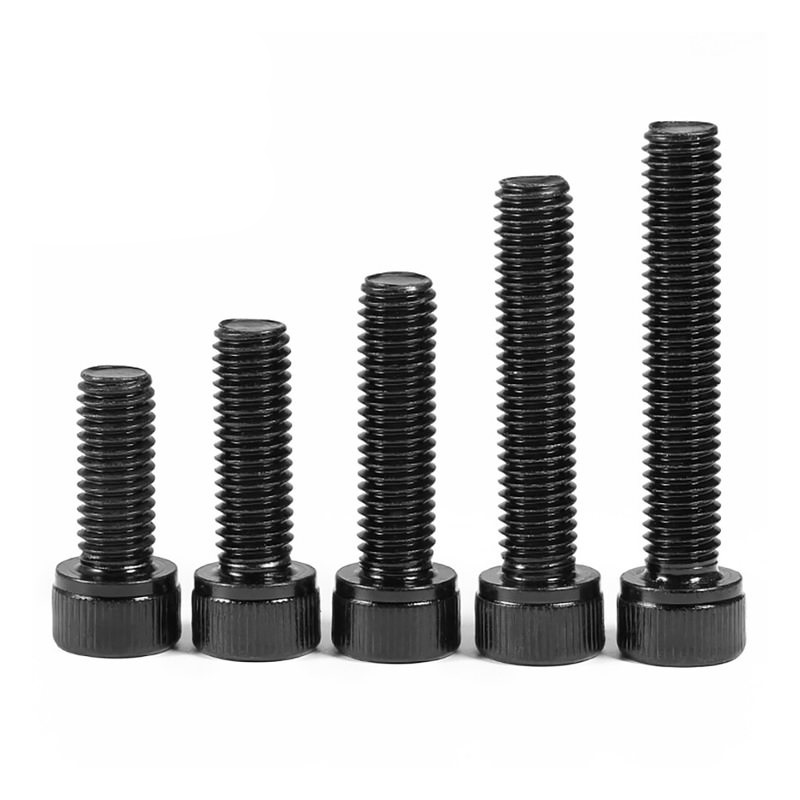

Šesťhranné skrutky triedy 12.9: Praktické limity a úskalia inštalácie
Stupeň 12.9 je najvyššia štandardná trieda vlastností pre metrické skrutky s vnútorným šesťhranom, s minimálnou pevnosťou v ťahu 1220 MPa a odolným zaťažením, ktoré umožňuje predpätie presahujúce predpätie dosiahnuteľné akýmkoľvek spojovacím prvkom nižšej kvality rovnakej veľkosti. V praxi však prevádzka skrutky 12,9 pri alebo blízko skúšobnej záťaže v prevádzke predstavuje riziká, ktoré inžinieri často podceňujú.
Najvážnejším problémom je vodíková krehkosť. Procesy elektrolytického pokovovania používané na nanášanie dekoratívnych alebo antikoróznych povlakov na vysokopevnostnú oceľ môžu do oceľovej mriežky zaviesť atómový vodík. Pri úrovniach tvrdosti 12,9 (39–44 HRC) je oceľ v rozsahu citlivosti, kde môže dôjsť k oneskorenému lomu spôsobenému vodíkom niekoľko hodín alebo dokonca dní po inštalácii – pri úrovniach napätia výrazne pod nominálnou pevnosťou v ťahu materiálu. To je dôvod, prečo ISO 4042 nariaďuje vypaľovanie (dehydrogenáciu) do štyroch hodín od pokovovania pre spojovacie prvky s tvrdosťou vyššou ako 34 HRC a prečo mnohé špecifikácie OEM zakazujú galvanické pokovovanie úplne na skrutkách triedy 12,9, ktoré si namiesto toho vyžadujú povlaky zinkových vločiek.
Dĺžka záberu závitu je rovnako kritická pri stupni 12,9. Čím vyššia je pevnosť v ťahu skrutky v porovnaní s materiálom závitového otvoru, tým väčší záber závitu je potrebný na zabránenie strhávania závitu pred zlomením skrutky. V hliníkových krytoch, ktoré sú bežné v automobilovom a leteckom priemysle, je minimálny záber pre 12,9 skrutiek zvyčajne 1,5-násobok menovitého priemeru a dizajnéri často špecifikujú 2,0-násobok ako bezpečnostnú rezervu. Použitie rovnakej skrutky 12,9 v hliníkovom odliatku, ktorý bol navrhnutý okolo upevňovacieho prvku 10,9 bez kontroly dĺžky záberu, je priamou cestou k odizolovaným závitom.

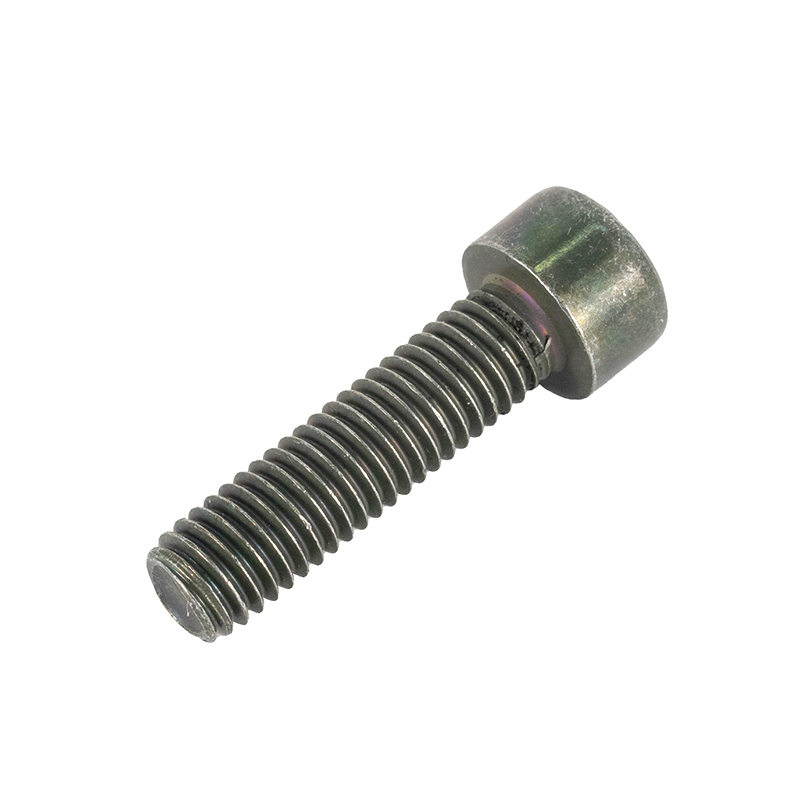

Výber materiálu okrem ocele: Kedy špecifikovať nerezové alebo zliatinové nástrčné skrutky
Skrutky s vnútorným šesťhranom z uhlíkovej ocele dominujú na trhu z hľadiska objemu, ale existujú dobre definované hranice použitia, kde sú iné materiály správnou inžinierskou voľbou a nie možnosťou upgradu. Pochopenie týchto hraníc zabraňuje nadmernej špecifikácii (platba za odolnosť proti korózii, ktorú si prostredie nevyžaduje) aj nedostatočnej špecifikácii (zlyhania poľa v dôsledku korózie alebo tepelnej degradácie).
| Materiál | Maximálna pevnosť v ťahu | Kľúčová vlastnosť | Odporúčaná aplikácia |
| Uhlíková oceľ (Gr. 12.9) | ≥1220 MPa | Najvyššie predpätie, nákladovo efektívne | Suché, interiérové automobilové a strojné zostavy |
| Nerezová oceľ A2-70 | ≥700 MPa | Všeobecná odolnosť proti korózii | Spracovanie potravín, vnútorné vlhké prostredie |
| Nerezová oceľ A4-80 | ≥800 MPa | Odolnosť voči chloridom (ložisko Mo) | Námorné, chemické spracovanie, pobrežná infraštruktúra |
| Legovaná oceľ (Ni-Cr-Mo) | 1300–1500 MPa | Vysoká odolnosť proti únave, zvýšená teplota | Motoršport, ťažký diesel, výroba energie |
| Titán triedy 5 (Ti-6Al-4V) | ≥895 MPa | Váha kritická, vynikajúca odolnosť proti korózii | Letectvo, vysokovýkonný automobilový priemysel, zdravotnícke zariadenia |
Shanghai Soverchannel Industrial Co., Ltd., ako dodávateľ spojovacích materiálov z uhlíkovej ocele a spojovacích materiálov z nehrdzavejúcej ocele, dodáva skrutky s vnútorným šesťhranom pre všetky tieto rodiny materiálov zo svojej výrobnej základne v Nantong Jinzhai Hardware Co., Ltd. Schopnosť spoločnosti vyrábať spojovacie prvky z legovanej ocele na mieru – vrátane nekatalógového zloženia zliatiny Ni-Cr-Mo – znamená, že zákazníci v sektoroch výroby motorov a chémie s vysokým dopytom môžu skôr akceptovať presnú výrobu okien s vysokým dopytom. stupňa.
Zápustná verzus gombíková hlava verzus viečková hlava: Výber správnej formy hlavy s nástrčkovou skrutkou pre vašu montáž
Hlava s valcovým uzáverom je predvolenou formou pre skrutky s vnútorným šesťhranom a zvládne veľkú väčšinu priemyselných aplikácií, ale výber tvaru hlavy má skutočné funkčné dôsledky – nielen estetické. Výber nesprávneho tvaru hlavy môže ohroziť účinnosť upnutia, spôsobiť problémy s interferenciou alebo spôsobiť, že demontáž bude skôr deštruktívna ako rutinná.
- Hlava uzáveru (ISO 4762): Štandardný formulár. Vysoká valcová hlava poskytuje najhlbšiu objímku a najvyšší krútiaci moment. Relatívne malá dosadacia plocha (vonkajší priemer približne 1,5× priemer závitu) sústreďuje upínacie zaťaženie, vďaka čomu je vhodná pre spoje oceľ na oceľ, ale potenciálne spôsobuje problémy s osadením do mäkkých materiálov, ako je hliník alebo plasty bez podložky.
- Hlava tlačidla (ISO 7380): Nízkoprofilová klenutá hlava výrazne zväčšuje dosadaciu plochu v porovnaní s hlavou uzáveru, čím sa znižuje povrchový tlak na mäkké spojované materiály. Hĺbka objímky je plytšia ako na hlave uzáveru s rovnakým priemerom, takže maximálny dosiahnuteľný krútiaci moment je nižší – zvyčajne 60–70 % ekvivalentnej hlavy uzáveru. Vhodné pre aplikácie, kde je upínacie zaťaženie mierne a je žiaduci hladký alebo takmer zarovnaný vzhľad.
- Zapustená hlava (ISO 10642): Uhol 90° (alebo 60° v niektorých normách DIN) úplne zapadá do zodpovedajúceho zahĺbenia, čím sa vytvára skutočne rovný vonkajší povrch. Kĺb sa spolieha na kužeľovú dosadaciu plochu pri vytváraní axiálnej upínacej sily, vďaka ktorej je presnosť geometrie zahĺbenia kritická – nezhodné uhly kužeľa spôsobujú koncentráciu zaťaženia na ráfiku alebo hrote, a nie ho rozdeľujú po celom kontaktnom povrchu kužeľa.
- Nízka hlava / tenká hlava: Používa sa tam, kde je axiálny priestor nad povrchom kĺbu výrazne obmedzený, ako napríklad vo vnútri ložiskových puzdier alebo posuvných mechanizmov. Znížená výška hlavy prirodzene znižuje hĺbku objímky a tým aj maximálny krútiaci moment; ide o spojovacie prvky s kompromisným dizajnom a nemali by byť nahradené aplikáciou hlavy uzáveru bez overenia, či znížená kapacita krútiaceho momentu stále spĺňa požiadavku na predpätie spoja.
Zaistenie závitu na šesťhranných skrutkách: chemické lepidlá, mechanické vložky a možnosti prevládajúceho krútiaceho momentu
Uvoľňovanie vibráciami je skutočným spôsobom zlyhania akéhokoľvek spojovacieho prvku v dynamickom prostredí a skrutky s vnútorným šesťhranom používané v automobilovom, strojárskom a priemyselnom prostredí nie sú výnimkou. Výber spôsobu uzamykania ovplyvňuje krútiaci moment montáže, postup demontáže, opätovnú použiteľnosť a náklady – takže špecifikácia stratégie uzamykania závitov vyžaduje pochopenie kompromisov každej možnosti, a nie predvolené nastavenie toho, čo sa už na montážnej linke používa.
Uzamykanie chemickým lepidlom (anaeróbny zámok závitov)
Aplikované na závity pred montážou, anaeróbne lepidlá vytvrdzujú v neprítomnosti kyslíka po vytvorení spoja. Nízkopevnostné triedy umožňujú demontáž pomocou štandardných nástrojov; stredné druhy vyžadujú teplo (zvyčajne 200–250 °C), aby sa spojenie prerušilo pri demontáži; vysokopevnostné triedy sú efektívne trvalé. Kľúčovým obmedzením je, že adhézne uzamykanie nie je kompatibilné s pasívnymi alebo fosfátom potiahnutými spojovacími prvkami v niektorých formuláciách – chémia náteru bráni vytvrdzovaniu. Vopred aplikovaný mikrozapuzdrený prostriedok na zaistenie závitov (suché pelety na závitoch) predchádza tomuto problému a je široko používaný v OEM automobilovej výrobe pre šesťhranné skrutky v kritických podzostavách.
Prevládajúce možnosti momentových matíc a nylonových vložiek
Pre aplikácie, kde sa skrutka zaskrutkuje do matice a nie do závitového otvoru, poskytujú poistné matice s nylonovou vložkou (ISO 7042) spoľahlivú odolnosť voči vibráciám prostredníctvom mechanického rušenia. Nylonový golier sa deformuje okolo závitu skrutky a vytvára prevládajúci krútiaci moment trenia, ktorý odoláva otáčaniu v smere uťahovania aj povoľovania. Obmedzením je teplota: nylonové vložky začínajú mäknúť nad približne 120 °C, takže nie sú vhodné pre aplikácie v blízkosti výfuku alebo vysokoteplotné hnacie ústrojenstvo.
Zúbkovaná príruba a klinové poistné podložky
Systémy klinových podložiek (dve podložky s protiľahlými vačkovými plochami a radiálnym zúbkovaním) sú najspoľahlivejšou metódou mechanického zaistenia pre skrutky s vnútorným šesťhranom v prostredí s vysokými vibráciami. Geometria vačky znamená, že upevňovací prvok sa musí pohybovať do kopca, aby sa uvoľnil, čím sa rotačný pohyb vyvolaný vibráciami prevedie na dodatočnú axiálnu upínaciu silu, než aby ju uvoľnil. Tieto systémy zvyšujú počet komponentov a náklady, ale sú preferovaným riešením pre bezpečnostné spojovacie prvky na stavebných strojoch a ťažkých dieselových hnacích jednotkách.
Štandardizácia upevňovacích prvkov so zapustenou hlavou: Prečo sa špecifikácie ISO, DIN a ASME líšia a kedy je to dôležité
Skrutky s vnútorným šesťhranom sa riadia viacerými prekrývajúcimi sa medzinárodnými normami a rozdiely medzi nimi sú dostatočne malé na to, aby spôsobili nebezpečný zmätok. Inžinier, ktorý špecifikuje "ISO 4762 M10 × 30 Grade 12.9" a dostane diel vyrobený podľa DIN 912, dostane funkčne ekvivalentný spojovací prvok vo väčšine rozmerov – DIN 912 bol do značnej miery harmonizovaný s ISO 4762. Rovnaký predpoklad však neplatí pre všetky skupiny noriem a nasledujúce rozdiely je potrebné pochopiť na medzinárodnej úrovni.
- ISO 4762 vs. ASME B18.3: Americké palcové skrutky s vnútorným šesťhranom používajú inú výšku hlavy a veľkosť objímky ako metrické ISO skrutky nominálneho ekvivalentného priemeru. Skrutka ¼-20 ASME B18.3 NIE JE zameniteľná so skrutkou M6 ISO 4762 – stúpanie závitu, rozmery hlavy a veľkosť objímky sa líšia. Zmiešané metrické/palcové nástroje sú bežným zdrojom poškodenia vysunutím zásuvky v prostredí opráv.
- Trieda tolerancie závitu: ISO 4762 špecifikuje triedu tolerancie závitu 6H/5g pre skrutky s vnútorným šesťhranom, zatiaľ čo niektoré národné normy povoľujú 6H/6g. Rozdiel je marginálny v aplikáciách s nízkym zaťažením, ale relevantný pri montáži do presne vystružovaných otvorov alebo pri použití závitových vložiek z hliníka.
- Značenie povrchovej úpravy: Označenie triedy vlastností ISO (10.9, 12.9) je povinné na skrutkách M5 a väčších. DIN 912 historicky používala rovnaký systém označovania, ale niektoré domáce spojovacie prvky od dodávateľov nižšej úrovne úplne vynechávajú značenie triedy – okamžitá červená vlajka kvality, ktorá naznačuje, že šarža neprešla tepelným spracovaním a mechanickým testovaním, ktoré si vyžaduje.
- Neštandardné konfigurácie: Keď ani ISO, ani ASME nepokrývajú požadovanú geometriu – ako je extra dlhá skrutka s nástrčným kľúčom so stopkou so zmenšeným priemerom na úsporu hmotnosti – diel je z definície neštandardný vlastný spojovací prvok. Spoločnosť Shanghai Soverchannel Industrial Co., Ltd. sa špecializuje práve na toto územie, pričom navrhuje a vyrába skrutky s vnútorným šesťhranom podľa výkresov definovaných zákazníkom, ktoré nespadajú do žiadnej publikovanej normy.
Skrytá inštalácia v presných zostavách: Tolerancie a pravidlá návrhu pre vrecká s valcovým zahĺbením
Jednou z kľúčových výhod skrutiek s vnútorným šesťhranom je možnosť ich inštalovať úplne zapustené do otvoru s valcovým zahĺbením, čím sa eliminuje akýkoľvek výčnelok nad spojovacím povrchom. To je rozhodujúce pri posuvných rozhraniach, estetických vonkajších paneloch a krytoch s obmedzeným priestorom. Geometria valcového zahĺbenia však musí byť navrhnutá správne – jeho nesprávne určenie vedie k jednému z troch výsledkov: dná skrutiek na dne zahĺbenia predtým, ako závity úplne zovrú spoj, hlava sedí hrdo na povrchu kvôli nedostatočnej hĺbke otvoru alebo je priemer otvoru príliš blízko priemeru hlavy a spôsobuje interferenciu počas inštalácie.
Štandardné rozmery valcového zahĺbenia pre skrutky s vnútorným šesťhranom ISO 4762 sa riadia špecifickými pokynmi:
- Priemer valcového zahĺbenia: nominálne je priemer hlavy skrutky 0,3–0,5 mm vôľa (napr. pre M8 s hlavou 13,0 mm je štandardný priemer otvoru 13,5 mm)
- Hĺbka zahĺbenia: výška hlavy 0,1 – 0,3 mm, aby sa zabezpečilo, že hlava bude sedieť zarovnaná bez toho, aby zasahovala do dna otvoru pri bežných výrobných toleranciách
- Vôľa cez otvor: otvor pre voľný priestor stopky by mal byť dimenzovaný na strednú montáž (zvyčajne menovitý priemer 0,3 mm pre M8 a menej, 0,5 mm pre M10–M16), aby sa umožnilo mierne vychýlenie medzi zodpovedajúcimi časťami
- Minimálna hrúbka steny okolo zahĺbenia: v hliníkových krytoch by stena medzi vonkajším okrajom zahĺbenia a akýmkoľvek susedným prvkom mala mať aspoň 1,5-násobok priemeru zahĺbenia, aby sa predišlo praskaniu napätím počas aplikácie krútiaceho momentu
Shanghai Soverchannel Industrial Co., Ltd. poskytuje rozmerové konzultácie ako súčasť svojej zákazníckej služby vývoja spojovacích prvkov – keď sa zákazníci na výrobných linkách spoločnosti Nantong Jinzhai Hardware Co., Ltd. stretnú s problémami s montážou súvisiacou s valcovým zahĺbením, tím inžinierov posúdi geometriu spojovacieho prvku aj dizajn otvoru zákazníka, aby identifikoval hlavnú príčinu. Tento integrovaný model výskumu a vývoja, výroby a predaja znamená, že podpora pri riešení problémov je k dispozícii na rovnakom kontaktnom mieste ako vzťah obstarávania.
