Dizajn s obojstrannou objímkou: Ako kľúč na kolesá s priamou rukoväťou pokrýva viacero tried vozidiel v jednom nástroji
Hlavná inžinierska logika a kľúč na kolesá s rovnou rukoväťou je jednoduché, ale ľahko sa podceňuje: umiestnením dvoch rôznych veľkostí nástrčných kľúčov na opačných koncoch jednej lišty tento nástroj eliminuje potrebu nosiť samostatné kľúče pre rôzne typy vozidiel. V opravovni, ktorá zabezpečuje servis sedanov, ľahkých nákladných vozidiel a dodávok v rámci jednej zmeny, to znamená, že technik siahne po jednom nástroji namiesto troch – malá zmena, ktorá sa spája so zmysluplnou úsporou času počas celého pracovného dňa.
Párovanie veľkosti zásuvky je v tomto dizajne najdôslednejším rozhodnutím o špecifikácii. Efektívne párovanie sa riadi princípom preklenutia dvoch susedných tried vozidiel – dostatočne veľké, aby sa predišlo nadbytočnosti, dostatočne blízko na to, aby zostali relevantné v rámci realistického mixu služieb. Najviac skladované kombinácie v profesionálnych opravárenských prostrediach sú:
| Párovanie zásuviek | Primárne pokrytie vozidla | Typický kontext aplikácie |
| 17 mm / 19 mm | Kompaktné až stredne veľké osobné autá | Mestské opravovne, obchodné zastúpenia |
| 19 mm / 21 mm | Stredne veľké sedany až stredne veľké SUV | Všeobecné automobilové dielne |
| 21 mm / 24 mm | Plnohodnotné SUV až ľahké nákladné vozidlá | Údržba vozového parku, predajne úžitkových vozidiel |
| 22 mm / 24 mm | Dodávky a ľahké úžitkové vozidlá | Logistické flotily, servis dodávkových vozidiel |
Opravovne, ktoré majú na sklade dva alebo tri páry kľúčov na kolesá s priamou rukoväťou v tomto sortimente, môžu pokryť prakticky každé osobné a ľahké úžitkové vozidlo, s ktorým sa pravdepodobne stretnú – pri nižších celkových nákladoch na náradie a s oveľa menším priestorom v skrinke ako ekvivalentná sada nástrčných kľúčov. Pre manažérov obstarávania dielní je toto mapovanie medzi triedami vozidla a párovaním praktickým východiskovým bodom pre plánovanie zásob.
Dĺžka rukoväte a výstupný krútiaci moment: Dimenzovanie kľúča na kolesá s priamou rukoväťou podľa úlohy
Na rozdiel od krížového kľúča, kde obe ramená prispievajú súčasne, kľúč na kolesá s rovnou rukoväťou generuje krútiaci moment prostredníctvom jednoramennej páky. Efektívny krútiaci moment je preto priamo úmerný dĺžke rukoväte – a správne nastavenie dĺžky rukoväte pre cieľovú triedu vozidiel je detail špecifikácie, ktorý oddeľuje nástroje, ktoré fungujú pohodlne, od nástrojov, ktoré vyžadujú nadmernú fyzickú námahu alebo riskujú nadmerné utiahnutie menších spojovacích prvkov.
Vzťah medzi dĺžkou rukoväte, použitou silou a výstupným krútiacim momentom sa riadi základnou mechanikou páky: krútiaci moment (Nm) = použitá sila (N) × efektívna dĺžka páky (m). Pre technika aplikujúceho ručnú silu 150 N – pohodlné trvalé úsilie pre väčšinu dospelých – tabuľka nižšie ukazuje krútiaci moment dosiahnuteľný pri rôznych dĺžkach rukoväte:
| Dĺžka rukoväte | Krútiaci moment pri 150 N aplikovaná sila | Vhodný rozsah špecifikácií očných matíc | Odporúčaná trieda vozidla |
| 300 mm | ~45 Nm | Až 80 Nm | Len kompaktné osobné autá |
| 450 mm | ~68 Nm | 80-120 Nm | Osobné autá a malé SUV |
| 550 mm | ~83 Nm | 100-150 Nm | Stredne veľké SUV a ľahké nákladné vozidlá |
| 650 mm | ~98 Nm | 130-180 Nm | Plnohodnotné SUV, dodávky, ľahké úžitkové vozidlá |
Pri dielenskom použití, kde je možné na koniec rukoväte pôsobiť silou telesnej hmotnosti (zatlačením nadol pomocou chodidla alebo predĺženia celého ramena), je dosiahnuteľný krútiaci moment podstatne vyšší – ale to tiež zvyšuje riziko nadmerného utiahnutia menších upevňovacích prvkov, ak sa rovnaký nástroj s dlhou rukoväťou používa na osobných automobiloch. Kvalitná opravovňa spája kratší kľúč na kolesá s rovnou rukoväťou pre prácu sedanu a hatchbacku s verziou s dlhšou rukoväťou pre servis ľahkých nákladných vozidiel a dodávok, namiesto použitia jednej dĺžky pre všetky typy vozidiel.
Bar Stock vs. Kovaná konštrukcia: štrukturálne rozdiely, ktoré sú dôležité pri každodennom obrate dielne
Kľúč na koleso s rovnou rukoväťou používaný v opravovni sa cykluje oveľa častejšie ako núdzový nástroj OEM uložený v rezervnom kolese. Každodenné používanie vo viacerých typoch vozidiel vystavuje nástroj kumulatívnemu únavovému zaťaženiu, vďaka ktorému je výrobná metóda – rezanie a obrábanie tyčového materiálu verzus zápustkové kovanie – významným faktorom životnosti, nielen marketingovým rozdielom na úrovni kvality.
Stavba barových zásob
Tyčové kľúče sú opracované priamo z kruhovej alebo šesťhrannej oceľovej tyče. Proces je jednoduchý a s nízkymi nákladmi na nástroje: odrežte na požadovanú dĺžku, na oboch koncoch obrobte objímkové otvory, naneste povrchovú úpravu. Štruktúra oceľového zrna prebieha rovnomerne pozdĺž osi tyče, ktorá je dobre orientovaná pre ťahové zaťaženie pozdĺž rukoväte, ale nie je optimalizovaná pre ohybové napätie, ktoré sa sústreďuje na prechode objímky a ramena - v bode, kde tyč s plným priemerom klesá do otvoru objímky. Táto prechodová zóna je miestom, kde majú tendenciu vznikať únavové trhliny v tyčových nástrojoch po dlhom náročnom používaní.
Kovaná konštrukcia
Zápustkovo kované kľúče sú lisované z oceľového polotovaru veľkou silou, čo spôsobuje, že štruktúra zŕn prúdi do konečného tvaru nástroja, a to aj cez prechod objímkového ramena. Výsledkom je hustejšia, súvislejšia mikroštruktúra v bode najvyššieho napätia. Kované nástroje tiež profitujú z mechanického kalenia zavedeného počas samotného procesu kovania, čo zvyšuje pevnosť povrchu ešte pred tepelným spracovaním. V prípade kľúča na kolesá s rovnou rukoväťou, ktorý sa používa v rušnej opravovni – povedzme, 30 – 50 výmen pneumatík za deň na rôznych typoch vozidiel – je predĺžená únavová životnosť kovanej konštrukcie hlavným dôvodom, prečo nástroje na profesionálnej úrovni ospravedlňujú ich cenovú prirážku oproti alternatívam tyčového materiálu.
Shanghai Soverchannel Industrial Co., Ltd., prostredníctvom spoločnosti Nantong Jinzhai Hardware Co., Ltd., vyrába tyčové aj kované konfigurácie v závislosti od požiadaviek zákazníka, pričom systém kontroly celého procesu sa aplikuje rovnako na obe. Pre aplikácie s obratom v dielni, kde je počet cyklov vysoký, je kovaná konštrukcia s dokumentovaným tepelným spracovaním štandardným odporúčaním technického tímu spoločnosti.
Hĺbka dierovania na kľúči na kolesá s rovnou rukoväťou: Prečo plytké objímky spôsobujú problémy v teréne
Hĺbka otvoru nástrčného kľúča patrí medzi najprehliadanejšie rozmerové špecifikácie kľúča na kolesá s priamou rukoväťou, no priamo určuje, či nástroj dokáže zasunúť celú výšku matice nástavca – a či dokáže uvoľniť čap kolesa, ktorý vyčnieva za maticu. Nedostatočná hĺbka vŕtania spôsobuje dva odlišné spôsoby zlyhania, ktoré sa rýchlo prejavia pri použití v dielni.
Prvým spôsobom zlyhania je neúplné zapojenie hex. Ak je otvor objímky plytší ako výška šesťhrannej matice, objímka sa dotýka iba hornej časti plôch matice. Pri veľkom uťahovacom momente – najmä na skorodovaných alebo príliš utiahnutých maticách – tento čiastočný záber sústreďuje silu na horné rohy matíc a dramaticky zvyšuje riziko zaoblenia rohov. Úplný šesťhranný záber, kde sa objímka dotýka plôch matice po celej ich výške, rozdeľuje silu rovnomerne a je jediným spoľahlivým režimom na odstránenie vysokého krútiaceho momentu.
Druhým spôsobom poruchy je rušenie kolíkov. Na mnohých vozidlách – najmä na ľahkých nákladných autách a dodávkach – čap kolesa presahuje 5–15 mm za nasadenú maticu. Otvor objímky, ktorý nie je dostatočne hlboký na to, aby sa do neho zmestil tento výčnelok, sa vysunie na čapu skôr, ako úplne dosadne na maticu. Výsledkom je nástroj, ktorý sa javí ako zapojený, ale v skutočnosti jazdí na konci svorníka a prenáša silu cez závity svorníka a nie cez šesťhrannú maticu. Minimálna odporúčaná hĺbka vŕtania podľa bežnej veľkosti matice:
- Zásuvky 17–19 mm (osobné vozidlo): Minimálna hĺbka vŕtania 22 mm, aby sa odstránil štandardný výstupok čapov M12 a M14 na európskych a ázijských platformách.
- 21–22 mm zásuvky (SUV/MPV): Minimálna hĺbka otvoru 26 mm; Čapy SUV sú zvyčajne dlhšie a vyčnievajú ďalej za sedlo matice.
- 24 mm zásuvky (ľahký nákladný automobil/dodávka): Minimálna hĺbka otvoru 30 mm; čapy úžitkových vozidiel často vyčnievajú 12–18 mm za maticu, najmä pri konfiguráciách kolies s riadeným nábojom.
Pri získavaní kľúča na kolesá s rovnou rukoväťou pre dielenské použitie na sedanoch a ľahkých nákladných vozidlách – základná aplikácia pre tento typ nástroja – je explicitné špecifikovanie minimálnej hĺbky otvoru na koniec objímky jediným najefektívnejším spôsobom, ako sa vyhnúť obom poruchám v teréne.
Výber povrchovej úpravy pre dielenské nástroje: Vyváženie trvanlivosti, ceny a vzhľadu
Kľúč na kolesá s rovnou rukoväťou v prostredí opravovne čelí iným požiadavkám na povrchovú úpravu ako núdzový nástroj OEM, ktorý je utesnený v priestore pre rezervné koleso. S dielenskými nástrojmi sa denne manipuluje, padajú na betónové podlahy, sú vystavené brzdovému prachu, rezným kvapalinám a čistiacim rozpúšťadlám a očakáva sa, že na stene profesionálneho náradia budú vyzerať reprezentatívne. Voľba povrchovej úpravy zahŕňa kompromisy medzi odolnosťou proti korózii, odolnosťou proti oderu, chemickou odolnosťou a vizuálnou príťažlivosťou, ktoré stojí za to explicitne posúdiť.

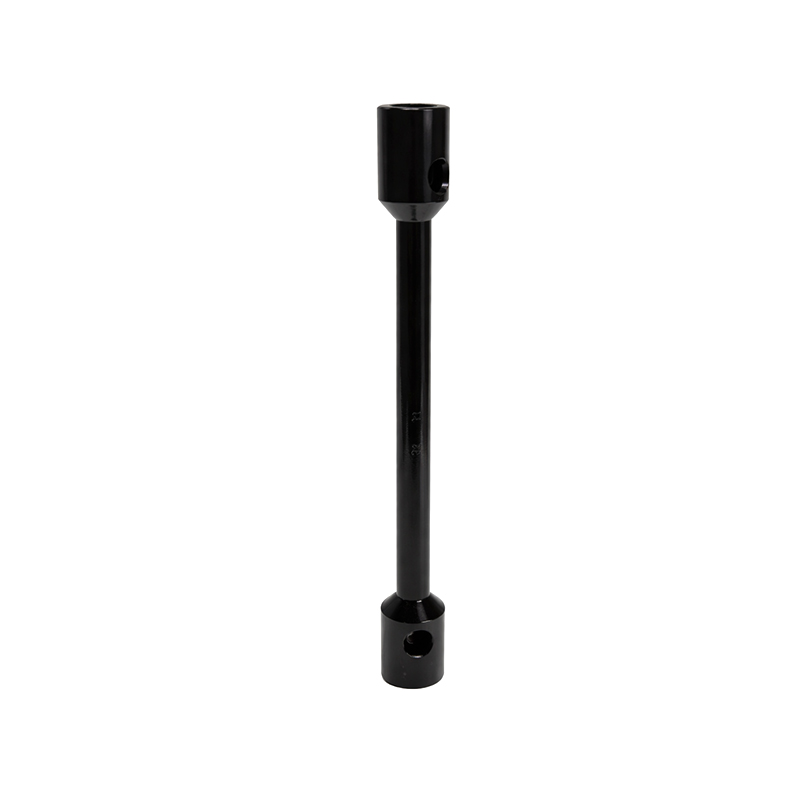

Černenie (oxidová úprava)
Černenie poskytuje čistý, profesionálny matný čierny vzhľad obľúbený na trhoch s profesionálnymi nástrojmi. Konverzný náter je veľmi tenký (1–3 µm) a poskytuje minimálnu samostatnú ochranu proti korózii – musí byť doplnený olejovou alebo voskovou úpravou, aby zostal účinný. V dielenskom prostredí, kde sa nástroje pravidelne utierajú čistiacimi prostriedkami na báze rozpúšťadiel, sa dodatočný olejový náter rýchlo odstráni a holá oceľ zostane zraniteľná. Čiernenie je najvhodnejšie pre vnútorné dielenské použitie v suchom podnebí, kde je nástroj pravidelne udržiavaný jemným nanesením oleja.

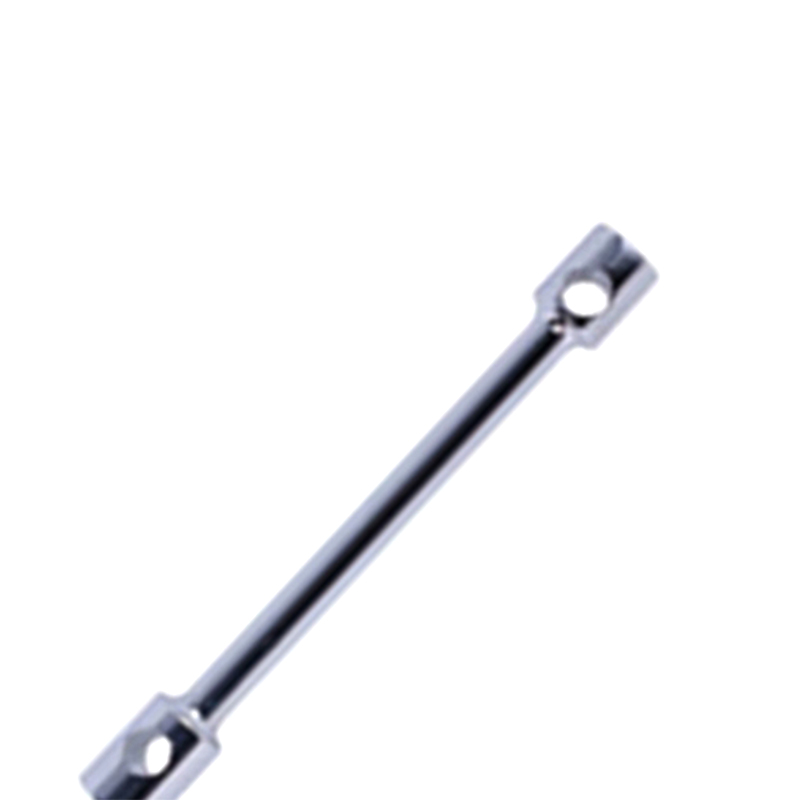

Zinkovanie (elektrogalvanizácia)
Zinkové pokovovanie poskytuje aktívnu ochranu proti korózii prostredníctvom obetného pôsobenia zinkovej vrstvy – aj keď je poškriabaný alebo odieraný, zinok naďalej chráni základnú oceľ tým, že prednostne koroduje. Štandardné zinkové pokovovanie s čírou alebo žltou chrómovou pasiváciou dosahuje 120–200 hodín odolnosti voči soľnému postreku podľa ISO 9227. Pre dielenské nástroje, ktoré pravidelne padnú a poškriabajú, je samoliečivá povaha ochrany z obetného zinku odolnejšou dlhodobou voľbou ako čisto bariérový náter, akým je napríklad černenie.
Elektroforetický povlak (E-coat)
E-coat poskytuje najvyššiu odolnosť proti korózii z troch bežných možností – 480 hodín ochrany pred soľným postrekom pri štandardnom testovaní – a tiež preniká do otvorov hrdla a vybraní, ktoré laky nanesené striekaním chýbajú. Polymérový film je chemicky odolný voči väčšine dielenských rozpúšťadiel a brzdových kvapalín, čo z neho robí preferovanú povrchovú úpravu pre nástroje používané v prostrediach, kde je časté vystavenie chemikáliám. Kompromisom sú náklady: E-coat vyžaduje zariadenie na elektrolytické nanášanie a riadenie procesu, ktoré zvyšuje jednotkovú cenu. Pre profesionálnu dielňu, ktorá investuje do nástrojov s dlhou životnosťou, je E-coat na kľúči na kolesá s rovnou rukoväťou oprávnenou aktualizáciou špecifikácie.
Logika zásob náradia v opravovni: Keď kľúč na kolesá s priamou rukoväťou prekoná súpravu zásuviek
Bežnou otázkou pri obstarávaní dielenského náradia je, či súprava s račňou a nástrčkovou súpravou robí špeciálne očkové kľúče nadbytočnými. Pre veľkoobjemové operácie výmeny pneumatík – základná aplikácia kľúča na kolesá s rovnou rukoväťou v opravovniach – má špeciálny kľúč niekoľko praktických výhod, ktoré súprava nástrčných kľúčov nedokáže efektívne replikovať.
Kľúčové výhody kľúča na kolesá s rovnou rukoväťou v prostredí opravy obratu:
- Žiadny západkový mechanizmus na údržbu: Račňový mechanizmus akumuluje zrno a vyžaduje pravidelné čistenie a mazanie, aby sa zachovala presnosť kliknutia. Rovný tyčový kľúč nemá žiadne pohyblivé časti pod otvormi objímky – nič, čo by sa dalo zachytiť, odizolovať alebo prekalibrovať. Vo vysokovýkonnej dielni sa to priamo premieta do nižších nákladov na údržbu na nástroj počas jeho životnosti.
- Plný krútiaci moment pri odtrhnutí: Ráčne sú smerové nosné zariadenia určené na dobeh, nie odtrhnutie. Aplikovaním úplného odtrhávacieho momentu na skorodovanú alebo príliš utiahnutú maticu cez račňu hrozí poškodenie západky alebo deformácia rukoväte. Pevný tyčový kľúč prenáša 100 % aplikovanej sily priamo na objímku bez mechanizmu v dráhe zaťaženia.
- Rýchlosť pri dobehu: Po odtrhnutí sa kľúč na koleso s rovnou rukoväťou môže otáčať otáčaním rukoväte medzi dlaňami – podstatne rýchlejšie ako račňa pri 5–8 otáčkach, ktoré sú zvyčajne potrebné na úplné odstránenie matice. V obchode, ktorý vykonáva 15 – 20 obehov pneumatík za deň, tento rozdiel rýchlosti prispieva k merateľným úsporám pracovného času.
- Nižšie náklady na jednotku pri rovnakej kvalite: Kvalitný kľúč na kolesá s rovnou rukoväťou stojí zlomok kalibrovaného momentového kľúča alebo prémiovej kombinácie račne a nástrčky. Skladovanie násobkov pre párovanie rôznych veľkostí je ekonomicky jednoduché – dôležité hľadisko, keď je potrebné vymeniť nástroje po opotrebovaní alebo strate v dielni.
- Špeciálne použitie znižuje krížovú kontamináciu: V obchode, kde sa rovnaká súprava zásuviek používa na prácu s motorom, podvozkom a servisom kolies, môžu zásuvky, ktoré sú v kontakte s olejovými komponentmi, prenášať znečistenie na čapy kolies a sedlá matíc kolies – menší, ale skutočný problém s čistotou brzdového rotora. Špeciálny kľúč na kolesá zostáva v priestore pre pneumatiky.
Praktický záver pre väčšinu nezávislých opravovní je, že kľúč na kolesá s rovnou rukoväťou a momentový kľúč sú doplnkové nástroje – prvý na rýchle odtrhnutie a dobeh, druhý na konečné potvrdenie krútiaceho momentu podľa špecifikácie. Používanie nárazovej pištole pre všetky tri funkcie je bežné, ale predstavuje samostatné riziko nadmerného utiahnutia bez kontroly kalibrácie, čomu sa väčšina profesionálnych obchodov radšej vyhýba.
Vlastné párovanie zásuviek a neštandardné konfigurácie: OEM a získavanie flotily nad rámec možností katalógu
Štandardné katalógové kľúče na kolesá s rovnou rukoväťou pokrývajú najbežnejšie párovanie veľkosti objímok pre všeobecné automobilové služby. Prevádzkovatelia vozových parkov, programy OEM vozidiel a špecializované opravárenské prevádzky sa však často stretávajú s požiadavkami, ktoré katalógové produkty neriešia – a pochopenie toho, kde je prispôsobenie realizovateľné a nákladovo efektívne, pomáha obstarávacím tímom vyhnúť sa prílišným kompromisom pri vhodnosti alebo neplateniu zbytočne za hotové možnosti, ktoré takmer, ale nie celkom spĺňajú ich špecifikácie.
Bežné neštandardné požiadavky na kľúč na kolesá s rovnou rukoväťou, ktoré vznikajú v praxi:
- Nezvyčajné párovanie zásuviek: Vozový park prevádzkujúci dovezené vozidlá s neštandardnými veľkosťami matíc (napr. 18 mm alebo 20 mm, nezvyčajné v katalógovom náradí) spolu s domácimi nákladnými vozidlami vyžaduje zákazkové vyvŕtanie zásuvky na inak štandardnej tyči. Toto je jednoduché prispôsobenie, ktoré nevyžaduje nové kovacie nástroje – iba iný CNC vyvrtávací program.
- Vlastné dĺžky rukoväte: OEM súpravy špecifické pre vozidlo niekedy vyžadujú dĺžku rukoväte diktovanú priestorom pre rezervné koleso, a nie optimalizáciou krútiaceho momentu. Odchýlka 5 mm od štandardnej katalógovej dĺžky môže vyžadovať zákazkovú výrobu, ale je možné ju vyrobiť v rámci normálnych procesných parametrov.
- Značkové alebo označené nástroje: Prevádzkovatelia vozového parku a asistenčné programy na cestách často vyžadujú vyrazené názvy spoločností, čísla dielov alebo farebne označené povrchové úpravy na identifikáciu nástrojov a správu zásob. Ide o úpravy povrchu a značenia, ktoré neovplyvňujú špecifikáciu konštrukcie.
- Neštandardné rukoväte s prierezom: Ergonomické oválne profily alebo profily D-profilov sú príležitostne špecifikované pre prémiové programy náradia, kde pohodlie uchopenia odlišuje produkt v konkurenčnom maloobchodnom prostredí. Tieto vyžadujú vlastné kovanie alebo extrúzne nástroje, ale sú uskutočniteľné pri dostatočnom objeme.
Shanghai Soverchannel Industrial Co., Ltd. špecificky vyniká v tomto type neštandardného a vlastného vývoja komponentov špeciálneho tvaru. Integrovaná štruktúra výskumu a vývoja, výroby a predaja spoločnosti – s výrobou vykonávanou v Nantong Jinzhai Hardware Co., Ltd. – znamená, že zákazkové projekty kľúčov na kolesá s rovnou rukoväťou prechádzajú od špecifikácie k výrobnej vzorke bez komunikačných medzier, ktoré vznikajú, keď sú dizajn a výroba oddelené v rôznych organizáciách. Pre zákazníkov OEM a tímy na obstarávanie vozového parku s nekatalógovými požiadavkami sa zavedený proces prispôsobenia spojovacích materiálov spoločnosti vzťahuje priamo na vývoj kľúčov na kolesá, pričom sa opiera o rovnakú prísnu kontrolu kvality a systém kontroly celého procesu, ktorý sa používa v celej výrobe spojovacích materiálov pre automobily.
