Ako integrovaná príruba mení rozloženie upínacej sily – a prečo na tom záleží viac, než si väčšina kupujúcich uvedomuje

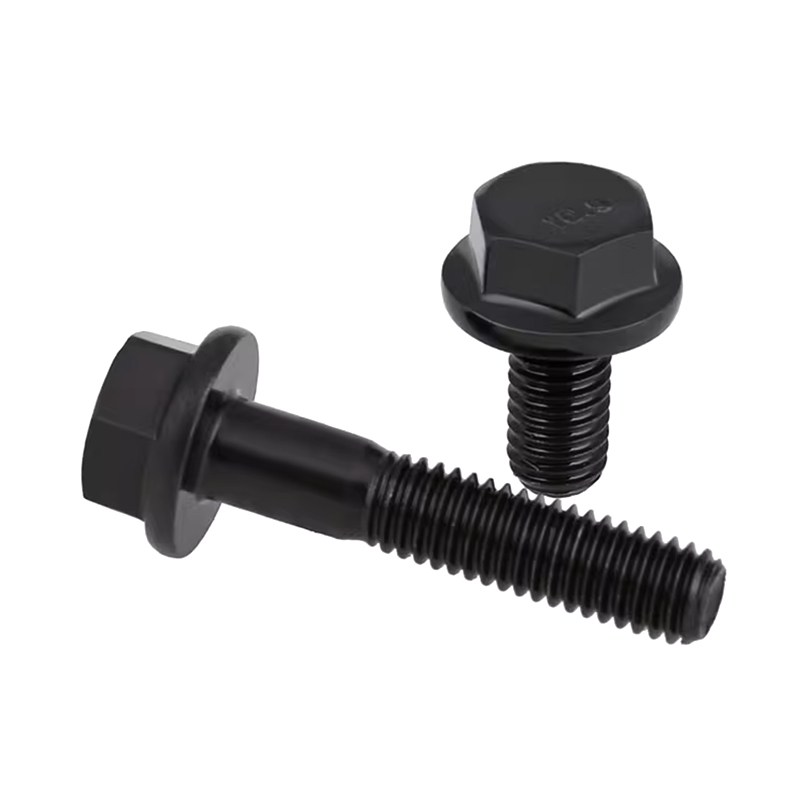

Mechanický rozdiel medzi štandardnou šesťhrannou skrutkou a a Šesťhranná prírubová skrutka nie je kozmetický. Keď je šesťhranná skrutka utiahnutá bez podložky, upínacia sila sa sústreďuje cez šesť kontaktných hrán hlavy - relatívne malá oblasť. Aj keď je pridaná plochá podložka, existuje ďalšie trecie rozhranie medzi hlavou skrutky a čelom podložky, ktoré prináša variabilitu pri konverzii krútiaceho momentu na predpätie. Integrovaná príruba na prírubovej skrutke túto premennú úplne eliminuje. Pretože je príruba opracovaná ako jeden kus s hlavou, neotáča sa vzhľadom na skrutku počas uťahovania, čo znamená, že aplikovaný krútiaci moment sa dôslednejšie a predvídateľnejšie premieta do skutočnej upínacej sily v spoji.

Plocha nosnej plochy prírubovej skrutky je podstatne väčšia ako jej ekvivalent šesťhrannej hlavy v rovnakom priemere. Napríklad na skrutke s prírubou M10 sa priemer príruby zvyčajne rozšíri na približne 21–24 mm v závislosti od normy v porovnaní s plochým rozpätím kľúča 17 mm štandardnej šesťhrannej hlavy M10. Táto širšia stopa znižuje lokálne namáhanie ložiska na spojovací materiál – významná výhoda pri upevňovaní do hliníkových krytov, kompozitných panelov alebo tenkých plechov, kde by úzka kontaktná plocha časom spôsobila poddajnosť alebo poškodenie povrchu. V prostrediach automatizovanej montáže, kde konzistentnosť krútiaceho momentu priamo ovplyvňuje kvalitu výroby, sa táto výhoda opakovateľnosti stáva skôr merateľnou výhodou riadenia procesu než len preferenciou návrhu.

Zúbkovaná vs. nezúbkovaná príruba: Výber správnej konfigurácie proti uvoľneniu

Šesťhranné prírubové skrutky sa vyrábajú v dvoch rôznych konfiguráciách príruby a výber medzi nimi má konkrétne dôsledky na spoľahlivosť spoja pri vibráciách. Hladká (nezúbkovaná) príruba rozdeľuje zaťaženie na širšiu oblasť a chráni spojovací povrch pred poškriabaním, vďaka čomu je štandardnou voľbou pre väčšinu priemyselných zostáv, lakovaných povrchov a aplikácií, kde sa predpokladá demontáž a opätovné použitie. Variant zúbkovanej (ozubenej) príruby pridáva na spodnej strane príruby radiálne mikrozuby, ktoré sa počas uťahovania zahryznú do povrchu spoja, čím sa vytvorí mechanický uzamykací účinok, ktorý odoláva rotačnému uvoľneniu bez akéhokoľvek ďalšieho hardvéru.

Praktická hodnota zúbkovaných prírub je najzreteľnejšia v strojoch s nepretržitou vibráciou – držiaky motora, konzoly kompresora, rámy dopravníkov, automobilové pomocné rámy – kde konvenčné pružinové podložky majú tendenciu sa časom sploštiť a stratiť svoj blokovací účinok. Skrutka s vrúbkovanou prírubou si zachováva svoju priľnavosť prostredníctvom mechanického blokovania zubov a nespolieha sa na spätnú pružinu podložky, ktorá sa pri cyklickom zaťažení zhoršuje. Kompromisom je poškodenie povrchu: zúbkované príruby nie sú vhodné na mäkkých materiáloch, ako sú kryty z hliníkovej zliatiny, plastové komponenty alebo potiahnuté povrchy, kde by zuby boli zapustené príliš hlboko a narušili by integritu povrchu.

Jedna kritická poznámka k inštalácii: pridanie samostatnej plochej podložky pod skrutku zúbkovanej príruby úplne ruší uzamykací mechanizmus. Podložka zabraňuje zubom v kontakte s povrchom spoja, odstraňuje mechanické blokovanie a zároveň zavádza rozhranie s premenlivým trením, ktoré mala konštrukcia príruby eliminovať. Toto je jedna z najbežnejších chýb pri inštalácii v teréne, ktoré sa vyskytujú pri montážnych operáciách s veľkým objemom.

Výber povrchovej úpravy pre šesťhranné prírubové skrutky v rôznych prevádzkových prostrediach

Povrchová úprava aplikovaná na skrutku so šesťhrannou prírubou ovplyvňuje nielen odolnosť proti korózii, ale aj správanie sa krútiaceho momentu pri predpätí, rozmerovú toleranciu na závitoch a kompatibilitu so spojovacím materiálom. Výber nesprávneho náteru pre prostredie – alebo aplikácia nesprávnej hrúbky náteru – môže spôsobiť poruchy spoja, ktoré nemajú nič spoločné s pevnosťou základného materiálu skrutky.

Galvanické pokovovanie zinkom (modro-biele alebo žlté pasivované)

Najbežnejšia komerčná povrchová úprava pre štandardné prírubové skrutky z uhlíkovej ocele podľa DIN 6921. Modro-biely zinok poskytuje miernu ochranu proti korózii (zvyčajne 72–120 hodín odolnosti proti soľnej hmle) a je cenovo výhodný pre vnútorné alebo chránené zostavy. Žltý pasivovaný zinok to mierne rozširuje a dodáva výrazný zlatý odtieň, ktorý sa často používa na vizuálnu identifikáciu. Oba povlaky pridávajú 5–8 µm na stranu k rozmerom závitu, takže tolerancie závitu pre pokovované skrutky sa posúvajú zo 6g (hladké) na 6h, aby sa prispôsobili nahromadeniu povlaku – rozmerový faktor, ktorý je dôležitý pri výbere zodpovedajúcich matíc.

Pokovovanie zliatinou zinku a niklu

Uprednostňuje sa v automobilovom priemysle na komponenty pod karosériou a pod kapotou, kde je bežné vystavenie cestnej soli, vlhkosti a zvýšeným teplotám. Povlaky zo zliatiny zinku a niklu zvyčajne dosahujú 500 – 1 000 hodín odolnosti voči soľnej hmle a udržiavajú výkon až do približne 200 °C – čo je výrazne nad rámec použiteľného rozsahu štandardného zinkovania. Tento náter je bežnou špecifikáciou v automobilových OEM dodávateľských reťazcoch pre skrutky konzoly motora, upevňovacie prvky výfukového systému a komponenty zavesenia.

Dacromet / Geomet (nátery so zinkovými vločkami)

Povlaky zinkových vločiek aplikované bez galvanického pokovovania, eliminujúce akékoľvek riziko vodíkového krehnutia – kritická výhoda pre vysokopevnostné skrutky triedy 10,9 a vyššie. Dacromet poskytuje 500 hodín odolnosti voči soľnému postreku s extrémne tenkou vrstvou náteru (typicky celkom 8–10 µm), vďaka čomu je vhodný pre aplikácie so závitmi s tesnou toleranciou, kde by elektrolytické nátery ohrozili vhodnosť. Je široko špecifikovaný pre prírubové skrutky používané v konštrukciách veží veterných turbín, hardvéru infraštruktúry a automobilových podvozkových aplikáciách, kde je nesporná odolnosť voči korózii a rozmerová presnosť.

Žiarové zinkovanie

Vyhradené pre vonkajšie konštrukčné a stavebné aplikácie, kde sa vyžaduje maximálna hrúbka zinku (45–85 µm) pre dlhodobú ochranu proti atmosférickej korózii. Silné nahromadenie povlaku vyžaduje zodpovedajúce matice, ktoré majú byť závitované nadmerne, aby sa prispôsobil pridaný materiál na závity skrutiek. Žiarovo pozinkované prírubové skrutky sú menej bežné v presných priemyselných zostavách kvôli drsnosti povlaku a zmenám hrúbky, ale zostávajú štandardnou špecifikáciou pre diaľničnú infraštruktúru, prenosové veže a vonkajšie oceľové konštrukcie.

Prečo je pri získavaní šesťhranných prírubových skrutiek pre priemyselné aplikácie dôležitá výrobná disciplína na automobilovej úrovni

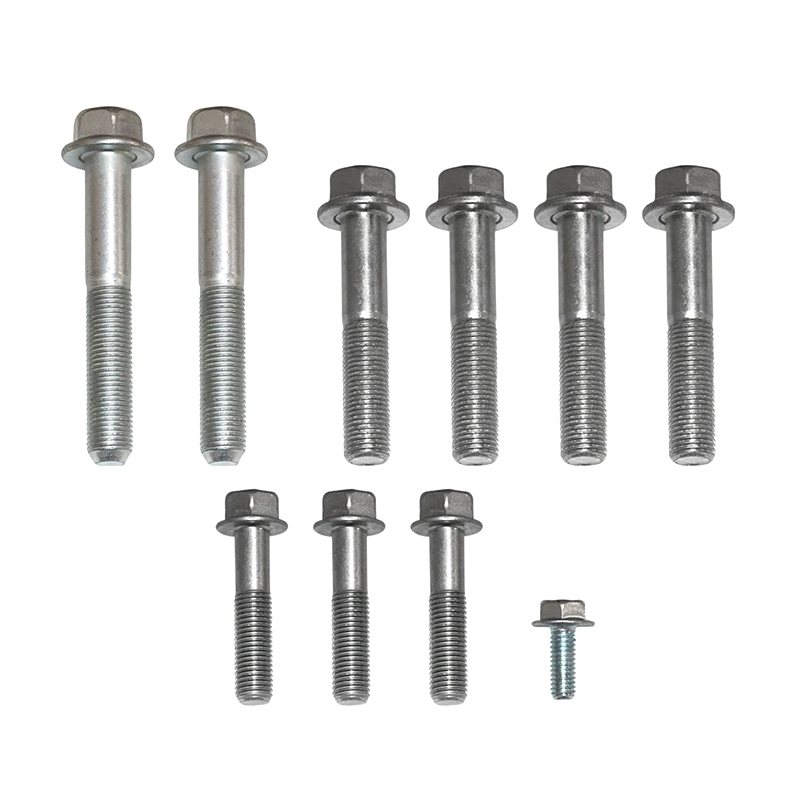

Šesťhranné prírubové skrutky patria medzi najbežnejšie spojovacie prvky používané v automobilovom priemysle, strojárstve a priemyselnej montáži – a táto všadeprítomnosť vytvára rozšírený mylný názor, že všetci dodávatelia vyrábajúci podľa rovnakej nominálnej normy (napríklad DIN 6921) dodávajú ekvivalentné produkty. V praxi sú kritickými rozdielmi kontrola výrobného procesu, konzistencia tepelného spracovania, riadenie rozmerovej tolerancie a robustnosť zavedeného kontrolného systému – nielen to, či skrutka nesie na hlave správnu značku.

Shanghai Soverchannel Industrial Co., Ltd. je výrobcom skrutiek so šesťhrannou prírubou OEM/ODM, ktorého výrobná základňa, Nantong Jinzhai Hardware Co., Ltd., bola postavená na rokoch hlbokej angažovanosti v dodávateľskom reťazci spojovacích materiálov pre automobilový priemysel. Požiadavky OEM pre automobilový priemysel sú štrukturálne náročnejšie ako väčšina priemyselných špecifikácií: každá séria musí obsahovať úplnú sledovateľnosť materiálu, protokoly o skúškach mechanických vlastností, záznamy o rozmerových kontrolách a certifikáciu povrchovej úpravy. Tolerancie odchýlok sú prísnejšie. Plány odberu vzoriek sa riadia skôr štatistickou metodikou riadenia procesu než jednoduchým vzorkovaním vyhovujúci/neúspešný. Validácia tepelného spracovania – vrátane testovania tvrdosti a metalografickej kontroly temperovanej mikroštruktúry – je štandardnou praxou, nie voliteľným doplnkom.

Táto komplexná infraštruktúra kvality sa priamo premieta do výhod spoľahlivosti pre priemyselných zákazníkov, ktorí nakupujú prírubové skrutky pre stroje, stavebné zariadenia a ťažké výrobné aplikácie. Keď sa skrutka vyrába pod kontrolou kvality na automobilovej úrovni, upínacia sila, ktorú dodáva po inštalácii, sa presne zhoduje so špecifikáciou tabuľky momentov – nie preto, že by skrutka bola náhodou správna, ale preto, že celý výrobný reťazec bol navrhnutý tak, aby boli odchýlky zistiteľné pred odoslaním. Shanghai Soverchannel Industrial Co., Ltd. uplatňuje rovnaký štandard na celý rad katalógových skrutiek s prírubami, ako aj na zákazkovú výrobu neštandardných spojovacích prvkov, čím poskytuje zákazníkom úroveň sledovateľnosti a konzistentnosti procesov, ktoré sa zvyčajne spájajú s dodávkami automobilového priemyslu Tier 1, a nie so všeobecným priemyselným hardvérom.

Úvahy o špecifikácii krútiaceho momentu Špecifické pre prírubové skrutkové spoje

Tabuľky krútiaceho momentu publikované pre štandardné metrické skrutky nemožno použiť priamo na šesťhranné prírubové skrutky bez nastavenia. Podmienky trenia pod prírubovou hlavou sa líšia od podmienok pod šesťhrannou hlavou so samostatnou podložkou a tieto rozdiely ovplyvňujú konverzný faktor krútiaceho momentu na predpätie (faktor K), ktorý sa používa na výpočet inštalačného krútiaceho momentu. Použitie nesprávnej hodnoty krútiaceho momentu má za následok buď nedostatočne upnuté spoje – náchylné na uvoľnenie – alebo príliš utiahnuté skrutky, ktoré prekračujú medzné zaťaženie a riskujú zlyhanie výťažku alebo únavové praskliny.

Nasledujúce faktory sú špecifické pre výpočet krútiaceho momentu skrutiek príruby a musia sa zohľadniť pri návrhu spoja:

• Koeficient trenia povrchu ložiska: Hladká príruba má definovaný koeficient trenia, ktorý sa líši od tvrdenej plochej podložky. Povrchová úprava ovplyvňuje túto hodnotu – prírubová skrutka potiahnutá Dacrometom má nižší koeficient trenia ako ekvivalent s hladkou alebo pozinkovanou povrchovou úpravou, čo znamená, že rovnaký krútiaci moment vytvára vyššie predpätie. Špecifikácie krútiaceho momentu výrobcu by mali vždy uvádzať predpokladaný stav povrchu.
• Sila záberu ozubenia: Skrutky s ozubenou prírubou vyžadujú dodatočný krútiaci moment na zapustenie zubov počas počiatočného uťahovania, nad rámec toho, čo si vyžaduje hladká príruba rovnakej veľkosti. Tento počiatočný uťahovací moment je potrebné odlíšiť od konečného upínacieho momentu pri overovaní predpätia spoja.
• Spolupôsobenie mazania so zúbkovaním: Mazanie skrutky s vrúbkovanou prírubou znižuje trenie závitu (potenciálne dobré pre predpätie), ale tiež znižuje zúbkovaný záber do spojovacieho povrchu, čím sa čiastočne ruší blokovacia funkcia. V spojoch kritických pre vibrácie s použitím skrutiek s ozubenou prírubou sa vo všeobecnosti uprednostňuje suchá inštalácia pred mazanou inštaláciou.
• Limity opätovného použitia: Skrutky s ozubenou prírubou by sa nemali opätovne použiť bez opätovnej kontroly skrutky a spojovacieho povrchu. Povrchové vrúbky z prvej inštalácie menia trenie a uzamykacie správanie na nasledujúcich zostavách, čím sa znižuje spoľahlivosť predikcie krútiaceho momentu k predpätiu.

Pre aplikácie OEM sú hodnoty krútiaceho momentu pre šesťhranné prírubové skrutky zvyčajne odvodené z testovania pred inštaláciou s použitím reprezentatívnych konfigurácií upevňovacích prvkov a spojov – nie zo všeobecných tabuliek krútiaceho momentu. Toto je štandardná prax v dodávateľskom reťazci pre automobilový priemysel a rovnako platí aj pri montáži presných priemyselných strojov. Ak máte pochybnosti, vyžiadajte si od výrobcu upevňovacieho prvku pokyny k špecifikácii krútiaceho momentu na základe skutočnej triedy skrutiek, náteru a kombinácie použitého materiálu.

Zákazková a neštandardná výroba šesťhranných prírubových skrutiek: Keď katalógové rozmery nestačia

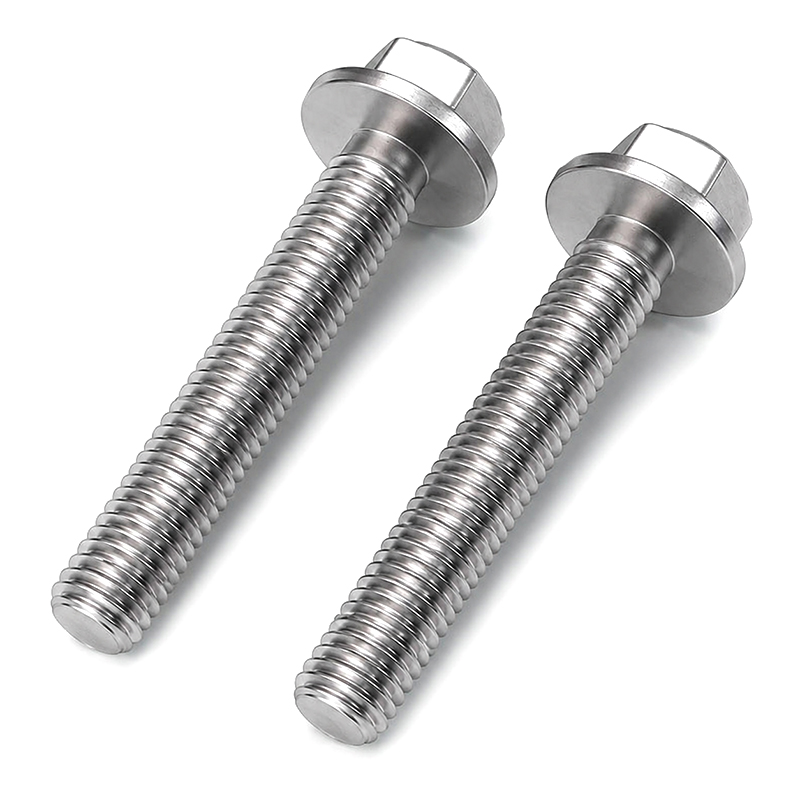

Štandardný katalóg Šesťhranné prírubové skrutky pokrývajú najbežnejšie kombinácie priemeru, dĺžky a geometrie príruby definované normou DIN 6921 a ekvivalentnými špecifikáciami. Ale značná časť požiadaviek na priemyselné a automobilové montáže spadá mimo tieto hranice – nadrozmerné priemery prírub na zakrytie nepravidelných alebo predĺžených otvorov, časti so zníženou stopkou na optimalizáciu hmotnosti v hliníkových konštrukciách, neštandardné stúpanie závitov na údržbu starších zariadení alebo geometria prírub upravená tak, aby sa zmestila do obmedzených zón prístupu k nástroju, kde štandardná obálka šesťhranného pohonu neuvoľňuje susedné komponenty.

Shanghai Soverchannel Industrial Co., Ltd. sa špecializuje presne na tieto scenáre. Ako výrobca integrujúci výskum a vývoj, výrobu a predaj a pôsobiaci prostredníctvom svojej továrne Nantong Jinzhai Hardware Co., Ltd., spoločnosť spracováva objednávky OEM/ODM šesťhranných skrutiek s neštandardnými rozmermi, upravenými profilmi prírub a vlastnými špecifikáciami materiálu alebo povlaku. Inžinierske schopnosti vyvinuté rokmi výroby spojovacích materiálov pre automobilový priemysel – kde sú neštandardné geometrie spojovacích prvkov skôr pravidlom ako výnimkou – sa priamo premietajú do spoľahlivého vykonávania programov skrutiek prírub na mieru. Zákazníci dostávajú prototypové vzorky s úplnými správami o rozmeroch a mechanických vlastnostiach, po ktorých nasledujú výrobné série s rovnakou prísnosťou kontroly aplikovanou na štandardné položky katalógu.

Úplný rozsah produktov v Shanghai Soverchannel Industrial Co., Ltd. presahuje rámec samotných prírubových skrutiek. Spoločnosť vyrába štandardné a neštandardné skrutky, matice, súčiastky na spracovanie ocele, súčiastky na zváranie a zložité upevňovacie súčiastky špeciálneho tvaru – vďaka čomu je dodávateľom z jedného zdroja pre zákazníkov, ktorí požadujú viacero typov spojovacích prvkov s konzistentným riadením kvality v rámci celého sortimentu produktov. Pre zákazníkov v oblasti automobilového priemyslu a priemyslu, ktorí zažili fragmentáciu a nekonzistentnosť kvality, ktorá vyplýva z riadenia viacerých maloobjemových dodávateľov spojovacích materiálov, je táto šírka možností v rámci jedného výrobného systému zmysluplným zjednodušením dodávateľského reťazca.
