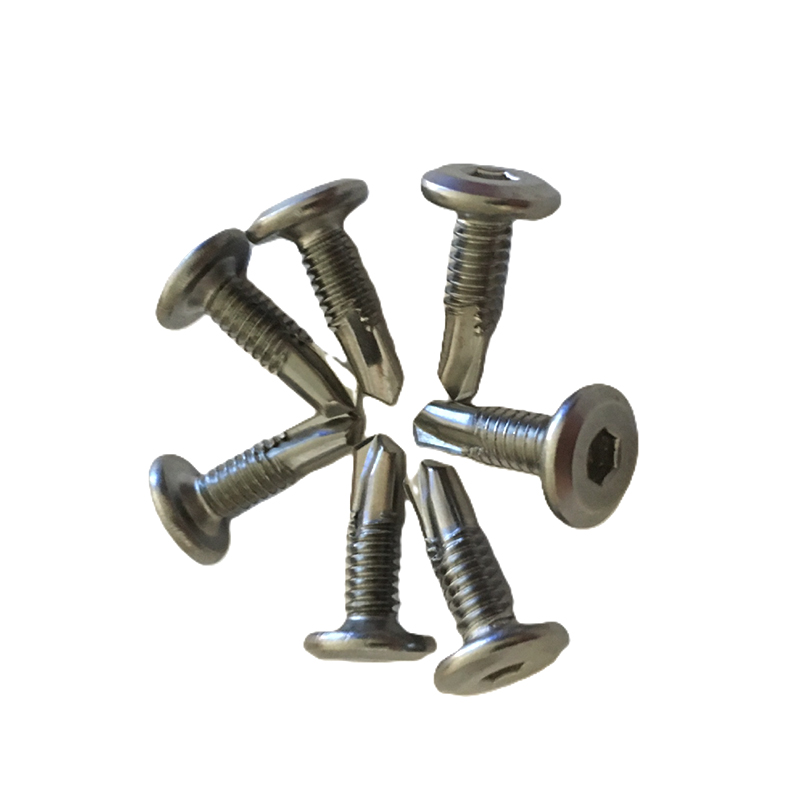

Prečo je inžinierstvo gradientov tvrdosti jadrom spoľahlivej samoreznej skrutky
Väčšina inžinierov hodnotí samorezné skrutky podľa bodovej geometrie alebo povlaku – ale faktor, ktorý najpriamejšie určuje, či skrutka prevŕta oceľ čisto bez lámania, je jej profil tvrdosti. Dobre skonštruovaná vrtná skrutka nemá rovnomernú tvrdosť od špičky po hlavu. Namiesto toho je postavený na zámernom sklone: povrch hrotu vrtáka dosahuje HRC 40–50, aby odolal abrazívnemu opotrebovaniu počas penetrácie, zatiaľ čo tvrdosť jadra sa udržiava na HRC 28–40, aby sa zachovala húževnatosť a zabránilo sa krehkému lomu pri torznom namáhaní pri vŕtaní. Táto dvojzónová tvrdosť sa dosahuje selektívnym cementovaním – zvyčajne karbonitridovaním alebo indukčným kalením aplikovaným na hrot vrtáka po valcovaní závitu – postup, ktorý zachováva ťažnosť koreňa závitu a zároveň maximalizuje výkon rezania hrotu.
Keď tento gradient chýba alebo je nekonzistentný – ako je to bežné pri lacných neoverených materiáloch – objavia sa dva spôsoby zlyhania: zrútenie hrotu v strede vŕtania, kde sa zmäkčený hrot deformuje pred dokončením penetrácie, a skĺznutie závitu po zábere, kde sa príliš krehká stopka zlomí pred dosiahnutím menovitého zaťaženia svorky. Obe poruchy sú počas inštalácie tiché, ale vytvárajú dlhodobé štrukturálne riziko v nosných aplikáciách, ako sú továrne na oceľové konštrukcie a zostavy fotovoltaických konzol. Jediným spoľahlivým zabezpečením je špecifikácia skrutiek s dokumentovanými protokolmi o skúškach tvrdosti, nielen s označením triedy.
Výber materiálu nad rámec odolnosti proti korózii: 1022A, 410 a 304/316 v porovnaní v praxi
Každý z troch hlavných materiálov pre samorezné skrutky zaberá osobitnú oblasť výkonu, ktorá ďaleko presahuje jednoduché hodnotenie korózie. Pochopenie ich mechanického správania v podmienkach inštalácie je rovnako dôležité ako pochopenie ich environmentálnej vhodnosti.
| Materiál | Rozsah pevnosti v ťahu | Vytvrditeľnosť | Odolnosť proti korózii | Typická aplikácia |
| Uhlíková oceľ 1022A | 800 – 1 000 MPa (stupeň 8,8) | Vynikajúci — dobre reaguje na vytvrdzovanie | Závisí od povrchovej úpravy | Oceľové konštrukcie, farebné oceľové dlaždice, vnútorné/polovonkajšie s náterom |
| 410 nehrdzavejúca oceľ | 700 – 900 MPa (kalené) | Dobrá — martenzitická, tepelne spracovateľná | Stredná — vhodná pre prostredia s nízkym až stredným obsahom chloridov | Zábradlia, upevnenie z hliníkovej zliatiny, všeobecné vonkajšie použitie |
| 304 nehrdzavejúca oceľ | 520–720 MPa (A2-70) | Limited — austenitické, nemožno tepelne spracovať | Vysoká — vhodná do vlhkého a mierne korozívneho prostredia | Fotovoltaické konzoly, obkladové panely, všeobecné vonkajšie konštrukcie |
| 316 nehrdzavejúca oceľ | 520 – 720 MPa (A2 – 70 ekv.) | Obmedzené – rovnako ako 304 | Veľmi vysoká — Prídavok Mo odoláva chloridovým jamkám | Pobrežné prostredie, chemická expozícia, štruktúry morskej kvality |
Porovnanie materiálov pre samorezné skrutky podľa mechanických a environmentálnych kritérií.
Pri obstarávaní často chýba jeden praktický dôsledok: pretože nehrdzavejúce 304 a 316 nemožno konvenčne tepelne spracovať na dosiahnutie tvrdosti hrotu vrtáka, výrobcovia vysokovýkonných samorezných skrutiek z nehrdzavejúcej ocele používajú bimetalovú konštrukciu – hrot vrtákov 410 alebo uhlíkovej ocele zvarený trením alebo mechanicky namontovaný na austenitickom nerezovom tele. To umožňuje hrotu dosiahnuť HRC 40–50 potrebnú na penetráciu oceľových podkladov, zatiaľ čo stopka si zachováva odolnosť proti korózii 304 alebo 316. Overenie, či je nerezová samorezná skrutka celistvá alebo bimetalová, je nevyhnutné pri špecifikácii pre konštrukčné aplikácie, pretože nosnosť a spôsob poruchy sa podstatne líšia. Shanghai Soverchannel Industrial Co., Ltd. dokumentuje toto rozlíšenie výslovne vo svojich špecifikáciách produktu, aby sa predišlo nesprávnemu použitiu na mieste.
Výber triedy vŕtacích hrotov pre viacvrstvové a vysokorozmerné oceľové zostavy
Trieda hrotu vŕtania – bežne označovaná ako DP1 až DP5 – definuje maximálnu kombinovanú hrúbku ocele, ktorou môže samorezná skrutka preniknúť bez predvŕtania. Nezhoda medzi triedou bodov a hrúbkou podkladu je hlavnou príčinou zlyhania inštalácie v oceľových konštrukciách a projektoch farebných oceľových dlaždíc, napriek tomu sa bežne prehliada v špecifikáciách obstarávania, ktoré sa zameriavajú iba na priemer a dĺžku.
- DP1 (do 0,8 mm ocele) — Štandard pre jednoplášťové farebné oceľové dlaždice a tenké opláštenie z hliníkovej zliatiny. Najkratšia dĺžka drážky vrtáka znamená rýchle zapojenie, ale akákoľvek zmena hrúbky substrátu mimo menovitého rozsahu spôsobí zaťaženie hrotu a zlomenie pred začiatkom záberu závitu.
- DP3 (do 4,5 mm ocele) — Najbežnejšie špecifikovaná trieda pre všeobecné spojenie väznice a krokvy z oceľových konštrukcií a pripevnenie fotovoltaických konzolových koľajníc. Predĺžená drážka umožňuje odvádzanie triesok cez hrubší materiál, čím zabraňuje zaseknutiu, ktoré spôsobuje zlomenie skrutky v oblasti prechodu vrtáku a závitu.
- DP5 (do 12 mm ocele) — Vyžaduje sa pre ťažké spoje z konštrukčnej ocele, hrubé stĺpiky zábradlia a viacvrstvové zostavy sendvičových panelov. Dlhšia geometria vrtáka vyžaduje vyššiu rýchlosť otáčania a konzistentný axiálny tlak – vo výrobných prostrediach sa uprednostňujú pneumatické nástroje pred akumulátorovými skrutkovačmi pre DP5, aby sa zachoval konzistentný moment prieniku.
Druhým rozmerom, ktorý sa v diskusii o triede bodov často vynecháva, je geometria drážky pre triesku. Širšie uhly drážok zlepšujú odvod triesok v tvárnych oceliach, ako je mäkká uhlíková oceľ, zatiaľ čo užšie drážky sú vhodnejšie pre tvrdšie nehrdzavejúce podklady, kde je objem triesok nižší, ale rezný odpor je vyšší. Pri projektoch kombinujúcich rozdielne vrstvy podkladu – napríklad hornú koľajnicu z hliníkovej zliatiny na pomocnom ráme z pozinkovanej ocele – musí byť hrot vŕtania optimalizovaný pre tvrdšiu vrstvu bez ohľadu na to, na ktorú vrstvu narazí skôr, pretože mäkší materiál neposkytuje žiadne údaje o reznom odpore pre výber nástroja.
Manažment krútiaceho momentu a kontrola kvality inštalácie pre veľkoobjemové projekty upevnenia
Vo veľkých projektoch, ako sú továrne na priemyselné oceľové konštrukcie alebo fotovoltaické inštalácie v technickom meradle, kde sú nainštalované desiatky tisíc samorezných skrutiek, konzistentnosť inštalačného momentu priamo určuje štrukturálnu integritu – no riadenie krútiaceho momentu sa zriedkavo rieši v projektových špecifikáciách nad rámec jednoduchej poznámky „nepreťahujte“. Tri režimy zlyhania súvisiace s krútiacim momentom zodpovedajú za väčšinu spätných volaní v teréne pri farebnej oceľovej škridlovej strešnej krytine a inštaláciách závesových stien:
- Pod krútiacim momentom — Zapojenie závitu nie je dostatočné na vyvinutie menovitej upínacej sily. Skrutka sa môže zdať zasadená, ale bude sa progresívne uvoľňovať pri tepelnom cyklovaní a zaťažení vetrom, najmä v strešných paneloch s dlhým rozpätím, kde rozdielna tepelná rozťažnosť vytvára cyklický šmyk v každom bode upevnenia.
- Nadmerný krútiaci moment (zlyhanie kompresie podložky) — EPDM lepené podložky používané v aplikáciách odolných voči poveternostným vplyvom majú obmedzený rozsah kompresie, typicky 0,3 – 0,8 mm užitočnej deformácie. Prekročenie tohto rozsahu vytlačí gumové tesnenie za okraj podložky, čím sa zničí funkcia odolnosti voči poveternostným vplyvom, pričom počas kontroly nedochádza k žiadnej vizuálnej indikácii na úrovni hlavy skrutky.
- Nadmerný krútiaci moment (vytiahnutie závitu) — Na tenkých plechových substrátoch, keď sa závity odlepia, skrutka sa voľne otáča bez vyvinutia zvieracej sily. Je to nezvratné a vyžaduje si to buď prevedenie na skrutku s väčším priemerom na novom mieste, alebo inštaláciu nosnej dosky – oba nákladné kroky sanácie na obsadenej konštrukcii.
Praktickým zmiernením je skôr špecifikácia skrutkovačov s obmedzením krútiaceho momentu alebo hĺbkového dorazu, než spoliehanie sa na úsudok operátora. Pre skrutky z uhlíkovej ocele 1022A triedy 4,8 v 1,5 mm substráte je okno krútiaceho momentu pri inštalácii približne 3–6 Nm – dostatočne úzke na to, aby nekalibrovaný nástroj bežne prekročil horný limit. Shanghai Soverchannel Industrial Co., Ltd., ako výrobca s rozsiahlymi skúsenosťami v oblasti kontroly kvality, ktoré sa roky budovali v dodávateľskom reťazci spojovacích materiálov pre automobilový priemysel, poskytuje ku každej produktovej sérii údajové listy so špecifikáciou krútiaceho momentu, čo umožňuje projektovým inžinierom nastaviť parametre nástroja pred mobilizáciou namiesto diagnostiky porúch po dokončení inštalácie panela. Pre viac podrobností o samorezných skrutkách kontaktujte Shanghai Soverchannel Industrial Co., Ltd.
