Znalosti odvetvia

ISO vs. ASME vs. DIN: Ako štandardné systémové rozdiely vo vonkajších šesťhranných skrutkách ovplyvňujú zameniteľnosť

Zdroje obstarávacích tímov Vonkajšie šesťhranné skrutky v medzinárodných dodávateľských reťazcoch sa často stretávajú s problémom, ktorý nie je zrejmý pri náhodnej kontrole: skrutky z rôznych štandardných systémov sa môžu zdať rozmerovo podobné, no v kritických rozmeroch môžu byť skutočne nekompatibilné. Skrutka vyrazená M16 podľa ISO 4014 a jedna vyrobená podľa ASME B18.2.3.1M budú akceptovať rovnakú maticu, ale výška hlavy, priemer čela ložiska a dĺžka hádzania závitu sa dostatočne líšia, aby ovplyvnili rozloženie zaťaženia svorky a záber kľúča – rozdiely, ktoré sú dôležité v konštrukčných a automobilových zostavách, ale sú neviditeľné bez porovnania dokumentov so špecifikáciami vedľa seba.

Praktický dôsledok väčšej dĺžky závitu ASME je významný pri aplikáciách s priechodnými skrutkami: skrutka ASME v spoji navrhnutom na zapojenie závitu ISO bude vyčnievať ďalej za maticu, čo je neškodné, ale skrutka ISO nahradená spojom navrhnutým podľa ASME s plytkým závitovým otvorom môže mať nedostatočný záber závitu pre menovité zaťaženie. V dodávateľských reťazcoch automobilových výrobcov OEM – kde spoločnosť Shanghai Soverchannel Industrial Co., Ltd. nazbierala značné výrobné skúsenosti – by popisky výkresov mali explicitne uvádzať riadiacu normu, a nie spoliehať sa len na nominálny priemer pri definovaní dielu.

Ako čítať vonkajšie označenia hlavy šesťhrannej skrutky a čo vlastne certifikujú

Označenia vyrazené alebo vyrazené na hlave externej šesťhrannej skrutky nie sú značkou – ide o certifikácie triedy mechanického výkonu a identity výrobcu, ktoré majú právny a technický význam v dodávateľských reťazcoch s kontrolovanou kvalitou. Nesprávne čítanie alebo ignorovanie týchto označení je jednou z hlavných príčin infiltrácie falšovaných spojovacích prvkov do konštrukčných zostáv, kde vizuálne identické skrutky s razidlami rôznych tried vlastností môžu mať pevnosť v ťahu odlišnú o 30 % alebo viac.

Systém označovania hlavy ISO 898-1 Dekódovaný

• Číslo triedy vlastnosti (napr. 8.8, 10.9, 12.9): Číslice pred desatinnou čiarkou vynásobené 100 udávajú minimálnu pevnosť v ťahu v MPa. Číslica za desatinnou čiarkou, vynásobená 10, udáva pomer medze klzu k pevnosti v ťahu v percentách. Skrutka 8,8 má preto minimálnu pevnosť v ťahu 800 MPa a 80% pomer klzu (minimálna medza klzu 640 MPa). Skrutka 10,9 má pevnosť v ťahu 1040 MPa a výťažnosť 940 MPa – nie je jednoducho „silnejšia ako 8,8“, ale má zásadne odlišné podmienky tepelného spracovania materiálu.
• Identifikačná značka výrobcu: Vyžaduje sa spolu s triedou vlastností podľa ISO 898-1. Zvyčajne ide o logo, kód alebo značku polohy hodín. Bez vysledovateľnej značky výrobcu nemožno tvrdenie o triede vlastnosti overiť na základe výrobných záznamov – medzera, ktorú colní a kvalitatívni audítori označujú za indikátor falzifikátov. Renomovaní dodávatelia vrátane Shanghai Soverchannel Industrial Co., Ltd. udržiavajú sledovateľnosť od označenia hlavy späť po šaržu tepelného spracovania a certifikát mlyna na materiál.
• Indikátor ľavého závitu: Štandardné šesťhranné skrutky majú pravý závit a nemajú označenie chirality. Skrutka s ľavým závitom je označená pečiatkou "LH" alebo drážkou na plochách. Nahradenie pravostrannej skrutky pri ľavostrannej aplikácii — bežné v rotačných strojoch, kde je smer závitu zámerný, aby sa zabránilo uvoľneniu — spôsobí, že sa upevňovač pri zaťažení samovoľne odskrutkuje.
• Označenie triedy nehrdzavejúcej ocele: Nerezové vonkajšie šesťhranné skrutky zodpovedajú ISO 3506-1 a nesú odlišný systém označovania: A2-70, A4-80 atď. Predpona písmena a čísla označuje skupinu ocele (A2 = 304, A4 = 316) a číslo označuje minimálnu pevnosť v ťahu v jednotkách 10 MPa. Skrutka A4-70 preto kombinuje odolnosť proti korózii zliatiny 316 s pevnosťou v ťahu 700 MPa. Miešanie týchto značiek so značkami triedy uhlíkovej ocele je bežným zdrojom chýb v špecifikácii v zostavách zo zmiešaných materiálov.

Geometria povrchu ložiska pod hlavou a jej vplyv na konzistenciu zaťaženia svorky

Upínacia sila, ktorú vyvinie skrutkový spoj, je určená tým, ako úplne sa uťahovací moment premení na predpätie skrutky – a prekvapivo veľký podiel tohto momentu, zvyčajne 40 – 50 %, sa spotrebuje trením pod čelom ložiska hlavy skrutky a nie v závite. Geometria a stav tejto nosnej plochy preto priamo riadi konzistenciu zaťaženia svorky v rámci série identických skrutiek utiahnutých na rovnaký krútiaci moment. Dve vonkajšie šesťhranné skrutky s identickou triedou a rozmermi, ale s rôznou rovinnosťou čela ložiska, povrchovou úpravou alebo geometriou čela podložky, môžu spôsobiť rozptyl zaťaženia svorky ±20 % alebo viac, keď sa krútiaci moment riadi na rovnakú hodnotu.

Varianty nosných plôch v štandardoch vonkajších šesťhranných skrutiek

Pre automobilovú zostavu kritickú pre krútiaci moment – hlavu valca, náboj kolesa a spoje komponentov riadenia – je silne preferovaný variant podložky, pretože obrobená kontaktná zóna poskytuje opakovateľný koeficient trenia, ktorý umožňuje, aby sa kalibrácia medzi krútiacim momentom a svorkou a záťažou udržala v rozmedzí ±10 % šarže. Shanghai Soverchannel Industrial Co., Ltd. vyrába štandardné konfigurácie vonkajších šesťhranných skrutiek aj konfigurácie podložiek prostredníctvom svojho výrobného závodu Nantong Jinzhai Hardware Co., Ltd., pričom rovinnosť čela ložísk a povrchová úprava sú merané a dokumentované pre zákazníkov, ktorých špecifikácie uťahovania vyžadujú overené koeficienty trenia.

Výber dĺžky zovretia vo vonkajších šesťhranných skrutkových spojoch: Prečo je to nesprávne nákladné

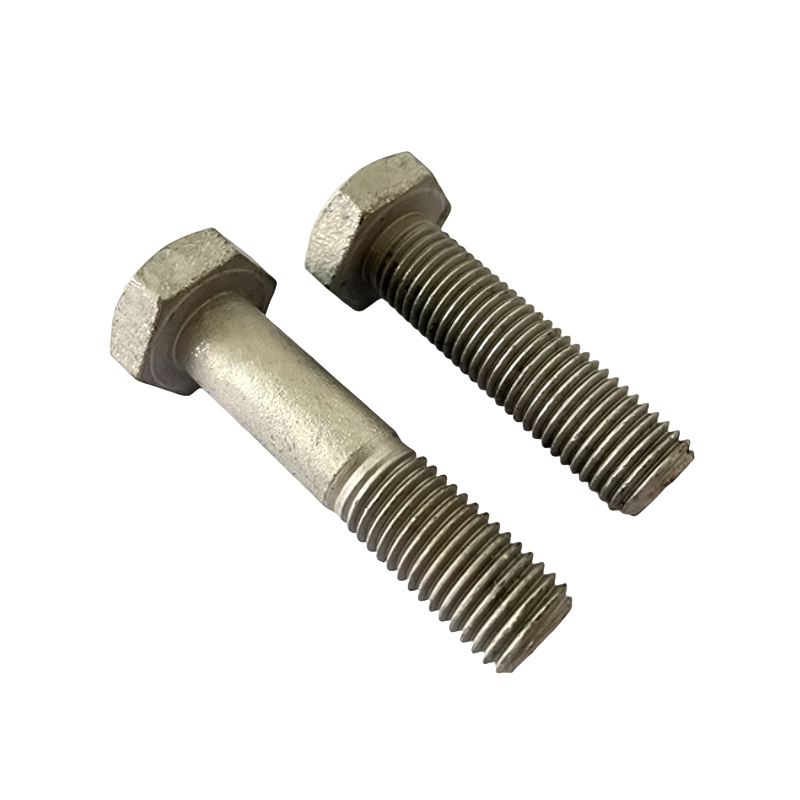

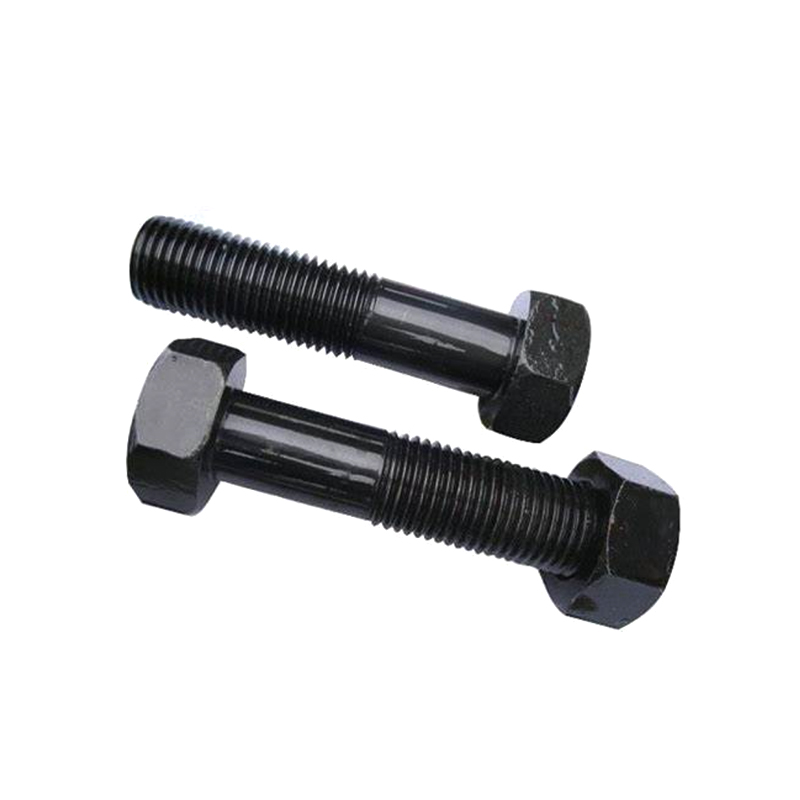

Dĺžka rukoväte – časť drieku bez závitu šesťhrannej skrutky s čiastočným závitom – je jedným z najčastejšie nesprávne špecifikovaných rozmerov v konštrukcii skrutkového spoja a chyby vo výbere dĺžky zovretia sú zodpovedné za neprimeraný podiel zlyhaní spojov v stavebných a strojných aplikáciách. Dĺžka zovretia sa musí rovnať alebo mierne presahovať celkovú hrúbku všetkých upnutých členov vrátane podložiek, takže závitová časť skrutky je úplne pod rozhraním spoja a driek nesie šmykové zaťaženie tam, kde pôsobí. Ak je dĺžka zovretia príliš krátka, niť prekročí kĺbové rozhranie a prenesie šmyk cez zónu koncentrácie napätia, ktorá nie je navrhnutá pre priečne zaťaženie.

• Príliš krátky úchop: Závity zapadajú do spojovacieho materiálu. Pri šmykovom zaťažení pôsobí koreň špirálového závitu ako koncentrátor napätia a iniciuje únavové praskanie pri zlomku zaťaženia, ktoré by vydržal prierez hladkého drieku. V konštrukčných oceľových spojoch navrhnutých podľa EN 1993-1-8 je to výslovne zakázané – norma vyžaduje, aby závit presahoval rovinu šmyku aspoň o 2 stúpania závitu na strane matice.
• Príliš dlhé uchopenie: Driek presahuje za spojovací materiál a do oblasti záberu závitu, pričom ponecháva nedostatočnú dĺžku závitu pre maticu. Minimálny záber závitu pre spoje oceľ na oceľ je jeden priemer skrutky; pokles pod túto hranicu použitím príliš dlhej rukoväte skracuje účinný záber a zvyšuje riziko vytrhnutia závitu matice pri preťažení ťahom.
• Zásobník hrúbky podložky: Bežnou chybou na mieste je špecifikácia dĺžky uchytenia oproti nominálnej hrúbke plechu a následné pridanie podložiek na mieste bez úpravy dĺžky skrutiek. Pridaním dvoch štandardných podložiek k spoju M20 sa pridá približne 6 mm celkovej hrúbky, čo môže posunúť záber závitu z vyhovujúceho na okrajový na skrutke zvolenej na presnú nominálnu hrúbku dosky.
• Skrutky s plným závitom v šmykových spojoch: ISO 4017 (šesťhranné skrutky s úplným závitom) by sa nemali používať v spojoch, kde skrutka pretína rovinu šmyku, presne z vyššie uvedeného dôvodu koncentrácie napätia. Sú vhodné len pre ťahové spoje, spoje so závitovým otvorom a aplikácie, kde je celá hrúbka spoja menšia ako štandardná dĺžka závitu pre danú kombináciu priemeru a dĺžky.

Určenie správnej dĺžky uchytenia vyžaduje sčítanie hrúbky každého prvku, cez ktorý skrutka prechádza – primárne dosky, tesniace dosky, podložky a tesnenia – a výber ďalšej štandardnej dĺžky skrutky nad touto sumou, ktorá stále poskytuje primeraný záber závitu v matici. Spoločnosť Shanghai Soverchannel Industrial Co., Ltd. dodáva externé šesťhranné skrutky v štandardných a vlastných dĺžkach s plne zdokumentovaným rozpisom dĺžky uchopenia a dĺžky závitu, čo umožňuje zákazníkom potvrdiť súlad s požiadavkami na dizajn spoja pred umiestnením namiesto objavovania chýb počas inštalácie.

Korózna výkonnosť vonkajších šesťhranných skrutiek v morskom a chemickom prostredí: nad rámec základnej nehrdzavejúcej ocele

Predpoklad, že vonkajšie šesťhranné skrutky z „nehrdzavejúcej ocele“ sú odolné voči korózii v agresívnom prostredí, je jednou z najtrvalejších a najnebezpečnejších mylných predstáv pri obstarávaní priemyselných spojovacích materiálov. Austenitické nehrdzavejúce triedy A2 (304) a A4 (316) poskytujú vynikajúcu všeobecnú odolnosť proti korózii, ale obe sú náchylné na špecifické korózne mechanizmy – jamková korózia, štrbinová korózia a korózne praskanie pod napätím – ktoré môžu spôsobiť rýchle a úplné zlyhanie v podmienkach, na ktoré tieto triedy neboli navrhnuté. Výber správneho materiálu vyžaduje zosúladenie známych prahov zlyhania zliatiny so skutočným chemickým prostredím, nie jednoducho špecifikovať "nehrdzavejúci".

Režimy zlyhania korózie podľa prostredia a zliatiny

Špecifickú pozornosť si zasluhuje praskanie koróziou pod napätím (SCC) pre vysokokvalitné nerezové vonkajšie šesťhranné skrutky v ťahom zaťažených spojoch nad 150 °C v prítomnosti chloridov. Na rozdiel od jamkovej korózie, ktorá je viditeľná a progresívna, je SCC mechanizmom oneskoreného lomu – skrutka sa môže javiť ako neporušená a udržať zaťaženie niekoľko týždňov alebo mesiacov, kým sa náhle zlomí pri namáhaní hlboko pod jej menovitou pevnosťou v ťahu. Kombinácia trvalého ťahového napätia (z predpätia), citlivej zliatiny (austenitická nehrdzavejúca oceľ nad A2-70 alebo A4-70 triedy vlastností) a chloridového prostredia vytvára podmienky pre iniciáciu SCC. V týchto aplikáciách poskytuje nehrdzavejúca oceľ Duplex 2205 – so svojou feriticko-austenitickou mikroštruktúrou – zhruba 10× lepšiu odolnosť voči SCC ako A4-80, pričom si zachováva adekvátny korózny výkon v chloridovom prostredí až do približne 250 ppm Cl⁻ pri prevádzkovej teplote.

Spôsoby uťahovania krútiaceho momentu pre vonkajšie šesťhranné skrutky: Kedy použiť ktorý prístup

Utiahnutie vonkajšej šesťhrannej skrutky na špecifickú hodnotu krútiaceho momentu je najbežnejšou metódou montáže, ale samotný krútiaci moment je slabým zástupcom predpätia. Štúdie dôsledne ukazujú, že rovnaký uťahovací moment vytvára predpätia skrutiek rozptýlené v rozsahu ± 25–30 % v dôsledku variability trenia na kontaktných povrchoch závitu a pod hlavou. Tento rozptyl je hlavnou príčinou mnohých zlyhaní kĺbov, ktoré sa na papieri javia ako správne zostavené. Pochopenie toho, ktorú metódu uťahovania použiť na základe kritickosti spoja a dostupných nástrojov, určuje, či spoj dosiahne svoju navrhnutú upínaciu silu vo výrobe, nielen pri inžinierskom výpočte.

Porovnanie metódy uťahovania pre vonkajšie šesťhranné skrutkové spoje

• Kontrola krútiaceho momentu (iba Nm): Najjednoduchší a najbežnejší spôsob. Rozptyl predpätia ±25–30 % v dôsledku variability trenia. Vhodné pre nekritické spoje, všeobecné strojné zariadenia a konštrukčné spoje, kde je spoj navrhnutý s dostatočnou bezpečnostnou rezervou na absorbovanie tohto rozptylu. Spoje podľa noriem ISO 4016 a DIN 601 v konštrukciách budov sú typicky uťahované touto metódou.
• Krútiaci moment a uhol (ovládanie krútiaceho momentu): Aplikuje priliehavý krútiaci moment, po ktorom nasleduje špecifikovaný uhol natočenia, pričom sa skrutka úmyselne natiahne do plastovej oblasti kontrolovaným spôsobom. Rozptyl predpätia sa zníži na ± 5–10 %, pretože uhlom riadené predĺženie je takmer nezávislé od trenia v plastovej zóne. Štandard pre skrutky hlavy valcov, ojnice a náboja kolesa. Vyžaduje torznú uhlovú pištoľ alebo kľúč s meraním uhla.
• Uťahovanie riadené výnosom: Servo riadený skrutkovač monitoruje gradient krútiaceho momentu v reálnom čase a zastaví sa, keď v krivke krútiaci moment-uhol zaznamená koleno, ktoré indikuje prekročenie medze klzu. Dosahuje rozptyl predpätia ±3–5 %. Používa sa vo vysoko presných hnacích jednotkách a automobilových zostavách kritických z hľadiska bezpečnosti. Skrutka sa nesmie znovu použiť – po uvoľnení je referenčná krivka neplatná pre opätovné utiahnutie.
• Priama indikácia napnutia (podložky DTI): Stlačiteľná podložka s výstupkami pod hlavou skrutky sa zrúti pri kalibrovanom zaťažení, čím poskytuje vizuálne potvrdenie, že bolo dosiahnuté minimálne predpätie bez ohľadu na trenie. Špecifikované v konštrukčných oceľových rámoch (AISC 360, BS EN 14399) pre vysokopevnostné spoje s trením. Vizuálne potvrdenie úplne odstraňuje konzistenciu krútiaceho momentu operátora ako premennú.
• Hydraulické napínanie: Aplikuje axiálne napätie priamo na driek skrutky pomocou hydraulického zdviháka a potom uzamkne maticu pri nulovom trení závitu. Dosahuje presnosť predpätia ± 2–5 % a je štandardnou metódou pre skrutky s veľkým priemerom (M36 a vyššie) v prírubách tlakových nádob, spojoch veží veterných turbín a kotevných zostavách mostných káblov, kde je prístup pomocou kľúča a aplikácia ľudského krútiaceho momentu nepraktická.

Shanghai Soverchannel Industrial Co., Ltd. dodáva externé šesťhranné skrutky so zdokumentovanými odporúčaniami parametrov uťahovania zodpovedajúcimi triede vlastností a aplikácii – vrátane hodnôt krútiaceho momentu, špecifikácií uhla pre zostavy s uhlom krútiaceho momentu a predpokladov koeficientu trenia – poskytuje tímom montážnych inžinierov údaje potrebné na správnu kalibráciu nástrojov namiesto spoliehania sa na všeobecné tabuľky krútiaceho momentu, ktoré sa nemusia zhodovať so skutočným stavom povrchu trenia.
