Kompletný sprievodca tyčami s úplným závitom: Špecifikácie, materiály a priemyselné aplikácie

Čo je tyč s úplným závitom?

A plne závitová tyč — tiež nazývaná celozávitová tyč, závitový kolík alebo tyč s nepretržitým závitom — je rovný kovový spojovací prvok so špirálovitým závitom prebiehajúcim po celej dĺžke, od jedného konca k druhému, bez akejkoľvek hladkej časti drieku. Tento neprerušovaný profil závitu ho odlišuje od štandardných skrutiek alebo čapov s čiastočným závitom, čo poskytuje inžinierom úplnú flexibilitu pri rezaní tyče na akúkoľvek požadovanú dĺžku pri zachovaní plného záberu závitu v každom bode.

Na rozdiel od konvenčných skrutiek, ktoré sa vyrábajú na pevné dĺžky s definovanou hlavou, sú tyče s plným závitom bez hlavy a sú navrhnuté tak, aby fungovali s maticami, spojkami alebo kotviacimi doskami aplikovanými v ľubovoľnej polohe pozdĺž tyče. Vďaka tomu sú nepostrádateľné všade tam, kde sa vyžaduje nastaviteľné upnutie, zavesenie alebo napnutie v rôznych rozpätiach.

Rozmerové špecifikácie a normy závitov

Plne závitové tyče sa vyrábajú v širokej škále priemerov a dĺžok, ktoré sa riadia medzinárodne uznávanými normami. Pochopenie správnej špecifikácie je rozhodujúce pre výpočty zaťaženia a kompatibilitu so zodpovedajúcim hardvérom.

Bežné rozsahy priemerov a dĺžok

Štandardné metrické veľkosti sa pohybujú od M6 do M64, zatiaľ čo imperiálne (UNC/UNF) veľkosti majú zvyčajne priemer od 1/4 palca do 2 palcov. Najbežnejšie sú dĺžky zásob 1 m, 2 m a 3 m, aj keď sú bežne dostupné dĺžky na mieru pre špecifické požiadavky projektu.

Triedy rozstupu závitov a tolerancie

Pre metrické tyče sú závity s hrubým stúpaním (napr. M12 × 1,75) predvolené pre všeobecné konštrukčné použitie, zatiaľ čo závity s jemným stúpaním (napr. M12 × 1,25) poskytujú lepšiu odolnosť voči uvoľneniu vibráciami v dynamickom prostredí. Triedy tolerancie 6g (vonkajšia) a 6H (vnútorná) predstavujú štandardné komerčné prispôsobenie. Pre presné alebo letecké aplikácie sú špecifikované užšie tolerancie 4h/4H, aby sa minimalizovala vôľa závitu a zabezpečil sa presný prenos zaťaženia.

Možnosti materiálu a výber triedy

Výber materiálu priamo určuje pevnosť v ťahu, odolnosť proti korózii a prevádzkovú teplotu tyče s plným závitom. Výber správnej triedy zabraňuje predčasnému zlyhaniu v prevádzke a zabezpečuje dlhodobú štrukturálnu integritu.

Uhlíková oceľ a legovaná oceľ

Nízkouhlíkové oceľové tyče (trieda 2 / DIN 4.6) ponúkajú minimálnu pevnosť v ťahu 400 MPa a vyhovujú ľahkým aplikáciám upevnenia v interiéri. Stredne uhlíkové triedy ako ASTM A307 a SAE Grade 5 (DIN 8.8) zvyšujú pevnosť v ťahu na približne 830 MPa , vďaka čomu sú vhodné pre spoje konštrukčnej ocele. Prúty z legovanej ocele s vysokou pevnosťou – trieda B7 (ASTM A193) alebo DIN 10.9 – dosahujú pevnosti v ťahu presahujúce 1 000 MPa a sú špecifikované pre tlakové nádoby, prírubové spoje a ťažké konštrukčné kotvenie, kde je prvoradá konzistencia dôkazného zaťaženia.

Nerezová oceľ

Austenitická nehrdzavejúca oceľ – predovšetkým A2 (304) a A4 (316) — je štandardnou voľbou pre korozívne prostredie. Tyče A4-70 poskytujú minimálnu pevnosť v ťahu 700 MPa spolu s vynikajúcou odolnosťou voči chloridom vyvolaným jamkám, čo z nich robí preferovanú možnosť pre námorné, pobrežné, potravinárske a chemické zariadenia. Duplexné triedy, ako je 2205, ponúkajú vyššiu pevnosť (~900 MPa) a vynikajúcu odolnosť proti korózii v porovnaní so štandardom 316.

Iné špeciálne materiály

• Mosadz (C36000): Používa sa v elektrických a vodovodných armatúrach pre dobrú vodivosť a odolnosť voči korózii vo vodných systémoch.
• Titán triedy 5 (Ti-6Al-4V): Extrémne vysoký pomer pevnosti k hmotnosti s vynikajúcou odolnosťou proti korózii, určený pre letectvo a medicínske implantáty.
• Sklolaminát / GFRP: Nevodivé a nemagnetické závitové tyče pre elektrické rozvádzače, zariadenia MRI a chemické nádrže, kde sú kovové spojovacie prvky zakázané.

Povrchové úpravy a ochranné nátery

Holé tyče s plným závitom z uhlíkovej ocele vyžadujú ochranu povrchu, aby sa zabránilo korózii v prevádzke. Správna voľba náteru závisí od vplyvu prostredia, prevádzkovej teploty a od toho, či bude tyč zapustená do betónu alebo vystavená chemikáliám.

• Galvanické pokovovanie zinkom (svetlý zinok): Poskytuje 5–8 µm zinku pre mierne vnútorné prostredie; vhodné pre nábytok, HVAC konzoly a regálové systémy.
• Žiarové zinkovanie (HDG): Ukladá 45–85 µm zinku, čím poskytuje robustnú ochranu pre vonkajšie, podzemné a betónové aplikácie. Vyhovuje ASTM A153 / ISO 1461.
• Mechanické zinkovanie: Alternatíva procesu za studena vytvárajúca rovnomerné povlaky na tyčiach s vysokou pevnosťou, kde je problémom vodíkové krehnutie z galvanického pokovovania (zvyčajne stupeň B7 a vyšší).
• Dacromet / geomet povlak: Zinkový povlak bez obsahu chrómu ponúka odolnosť proti soľnému postreku presahujúcu 1 000 hodín – uprednostňuje sa pri stavebných prácach v automobiloch a na mori.
• Povlak PTFE (teflón): Znižuje trenie závitu a zabraňuje zadretiu v zostavách z nehrdzavejúcej ocele na nehrdzavejúcu, čím uľahčuje aplikáciu konzistentného krútiaceho momentu.

Priemyselné aplikácie v kľúčových sektoroch

Všestrannosť plne závitových tyčí z nich robí jeden z najrozšírenejších spojovacích prvkov v priemyselnom a stavebnom inžinierstve. Ich schopnosť rezať na mieste a nastavovať pomocou štandardných matíc eliminuje potrebu skladovať desiatky samostatných dĺžok skrutiek.

Pozemné stavby a inžinierske stavby

V konštrukčných oceľových rámoch, kotevné skrutky vyrobené z plne závitových tyčí (zvyčajne ASTM F1554 Grade 36 alebo Grade 55) sú zaliate do betónových základov, aby sa zabezpečili základové dosky stĺpov, strojové základne a prefabrikované panely. Konfigurácia so všetkými závitmi umožňuje nastavenie dĺžky vyčnievajúceho konca po stuhnutí betónu rezaním alebo výberom polohy matice. Seizmické vystužovacie systémy pre zavesené stropy, potrubia a kanály sa vo veľkej miere spoliehajú na závesy so závitovými tyčami v kombinácii s nosníkovými svorkami a šesťhrannými spojovacími maticami, aby sa dosiahli výkyvné vystuženie v súlade s predpismi podľa požiadaviek NFPA 13 a IBC.

Strojársky a spracovateľský priemysel

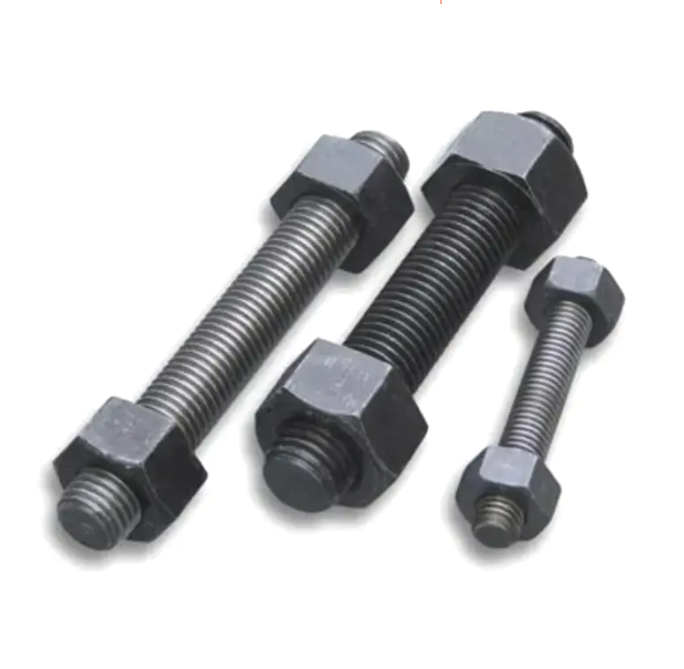

Vysokotlakové prírubové zostavy v ropných rafinériách a petrochemických závodoch používajú závrtné skrutky B7 – forma tyče s plným závitom – v spojení s ťažkými šesťhrannými maticami B2H, aby sa dosiahlo utesnenie prírubových spojov ASME B16.5 a B16.47. Prevádzkové teploty môžu dosiahnuť 450 °C, pričom obsah zliatiny chrómu a molybdénu v materiáli B7 si zachováva medzu klzu, ktorú by obyčajná uhlíková oceľ úplne stratila. V sektore výroby energie sa tyče M72 a M80 používajú na napínanie skrutiek skrine turbíny pomocou hydraulických napínačov, čím sa zabezpečuje rovnomerné stlačenie tesnenia po celom obvode čela príruby.

Inštalácia elektrických a mechanických systémov

Dodávatelia MEP (mechanické, elektrické a inštalatérske) vo veľkej miere používajú 3/8 palcové a 1/2 palcové závitové tyče na zavesenie rozvodných stojanov, káblových žľabov a potrubných vedení z konštrukčných prvkov. Tyč je narezaná na požadovanú dĺžku a vybavená svorkami na vedenie alebo pásikmi na potrubie, čo ponúka čisté, nastaviteľné a kódom vyhovujúce riešenie podpory. V miestnostiach rozvádzačov a transformátorov sa nekovové závitové tyče zo sklenených vlákien používajú na montáž prípojníc a izolátorov, kde sa vyžaduje elektrická izolácia medzi nosnou konštrukciou a živými komponentmi.

Nábytok, maloobchodné vybavenie a architektúra

Moderný architektonický a maloobchodný interiérový dizajn využíva vystavený nerezové závitové tyče ako zámerný dizajnový prvok v regálových systémoch, medziposchodových balustrádach, napínaní sklenených priečok a závesných stropných roštoch. Čistý lineárny profil leštenej nehrdzavejúcej tyče M12 alebo M16 A4 v kombinácii s kupolovými maticami a ozdobnými podložkami vytvára minimálnu estetiku, ktorá je štrukturálne funkčná a vizuálne rafinovaná.

Najlepšie postupy inštalácie a vedenie krútiaceho momentu

Správna inštalácia tyčí s plným závitom zaisťuje dosiahnutie a udržanie zamýšľanej upínacej sily. Niekoľko praktických bodov znižuje riziko nedostatočného napnutia, odizolovania nite alebo uvoľnenia kĺbov:

• Hĺbka záberu závitu: Pre oceľ do ocele sa vyžaduje minimálna dĺžka záberu 1× menovitý priemer; 1,5× sa odporúča pre oceľ do mäkších materiálov, ako je hliník alebo liatina.
• mazanie: Aplikujte mazivo na závity alebo zmes proti zadieraniu – obzvlášť dôležité pre zostavy z nehrdzavejúcej ocele, aby sa zabránilo zadretiu. Mazivo znižuje krútiaci moment potrebný na dosiahnutie cieľového predpätia až o 30 %.
• Špecifikácia krútiaceho momentu: Vždy uťahujte podľa triedy upevňovacieho prvku a hodnoty špecifickej pre veľkosť. Napríklad prút triedy 8.8 M16 vyžaduje približne 195 Nm suchý a 150 Nm mazaný na dosiahnutie 75% trvanlivého zaťaženia.
• Výber spojovacej matice: Pri spájaní dvoch častí tyče použite radšej spojovaciu maticu s plnou dĺžkou (dĺžka min. 3× priemer) než štandardnú šesťhrannú maticu, aby sa zabezpečila primeraná kontaktná plocha závitu pri zaťažení.
• Odolnosť proti vibráciám: V prostredí s dynamickou záťažou doplňte štandardné šesťhranné matice poistnými maticami s nylonovými vložkami (ISO 7042), maticami s ozubenou prírubou alebo lepidlom na zaistenie závitov, aby ste zabránili uvoľneniu.

Dodržiavanie týchto praktík dôsledne znižuje zlyhania spojov, zjednodušuje prístup k budúcej údržbe a zaisťuje, že zvolená trieda tyče so všetkými závitmi plní svoju menovitú kapacitu počas projektovanej životnosti konštrukcie alebo zariadenia.
