Matice a pružné podložky: Sprievodca výberom typov, materiálov a antivibrácií

Skrutka, ktorá sa pri vibráciách uvoľní, sa neoznámi. Jednoducho zlyhá – postupne, potom naraz. Pre inžinierov, ktorí špecifikujú upevňovacie zostavy v motoroch, rámoch vozidiel, krytoch ventilátorov a priemyselných strojoch, kombinácia matice a pružné podložky je jednou z nákladovo najefektívnejších a široko overených metód udržiavania zvieracej sily pri dynamickom zaťažení. Tento článok popisuje, ako kombinácia funguje, aké typy sa hodia na aké aplikácie, ako prispôsobiť materiály prostrediu a aké povrchové úpravy predlžujú životnosť v teréne.

Ako spolupracujú orechy a pružinové podložky

Samotná matica, naskrutkovaná na skrutku a dotiahnutá podľa špecifikácie, vytvára upínaciu silu, ktorá drží spoj pohromade. Problém je v tom, že vibrácie vyvolávajú mikropohyby medzi lícovanými závitmi. V priebehu času tieto malé bočné pohyby znížia predpätie a matica ustúpi - často bez akéhokoľvek viditeľného znaku, kým kĺb nezlyhá.

Medzi maticou a dosadacím povrchom je umiestnená pružinová podložka. Keď je matica utiahnutá, stlačí podložku. Keď sa vibrácie pokúsia uvoľniť maticu, uložená elastická energia podložky bráni spätnému otáčaniu zatlačením proti spodnej strane matice. Výsledkom je udržiavané predpätie, ktoré samotná matica nedokáže udržať v dynamických podmienkach.

Toto nie je nadbytočné párovanie. Matica poskytuje pevnosť zovretia a prenos zaťaženia; pružinová podložka poskytuje mechanizmus zadržiavania predpätia. Spoločne riešia obe požiadavky na spoľahlivé mechanické spojenie: počiatočná upínacia sila a trvalý výkon proti uvoľneniu . Pre obstarávacie tímy, ktoré získavajú kompletné zostavy spojovacích prvkov, pričom oba komponenty vyberajú od jedného dodávateľa, ktorý rozumie tejto interakcii – ako je kontrola kompletného sortiment produktov matíc a podložiek od špecializovaného výrobcu spojovacích materiálov — zjednodušuje špecifikáciu a zabezpečuje rozmerovú kompatibilitu.

Typy matíc používaných v zostavách náchylných na vibrácie

Nie všetky matice majú rovnakú odolnosť voči vibráciám a správna voľba závisí od veľkosti zaťaženia, frekvencie montáže a závažnosti vibračného prostredia.

• Šesťhranné matice (štandardné a ťažké šesťhranné): Najbežnejší typ používaný vo všeobecných priemyselných, stavebných a mechanických aplikáciách. Ťažké šesťhranné matice majú širšiu ložiskovú plochu a väčší záber závitu, vďaka čomu sú vhodnejšie pre vysoko zaťažené konštrukčné spoje. Sú štandardným párom pre pružinové podložky vo väčšine montážnych špecifikácií.

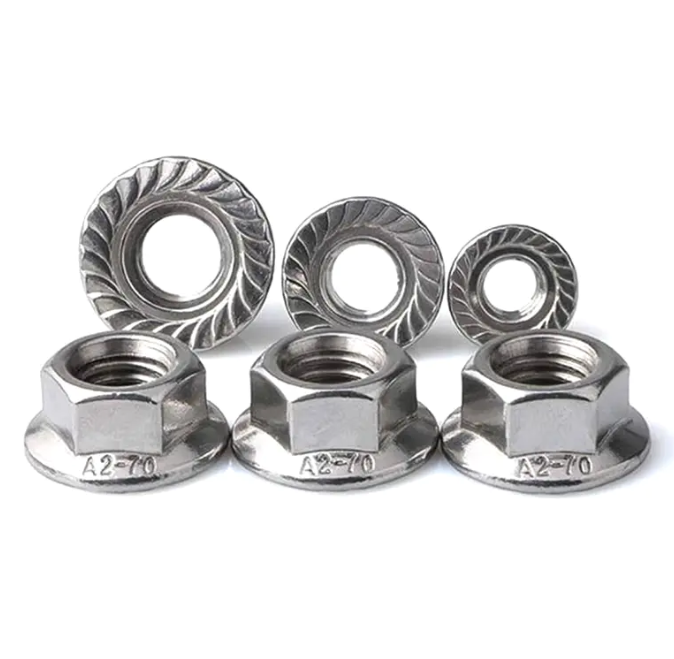

• Prírubové matice: Zahŕňa integrovanú širokú dosadaciu plochu, ktorá rozdeľuje upínacie zaťaženie na väčšiu plochu. Užitočné tam, kde je základný materiál mäkký alebo tam, kde je pri montáži ťažké presné umiestnenie pružinovej podložky.
• Nylonové poistné matice: Obsahujú nylonovú vložku, ktorá sa deformuje proti závitom skrutiek a vytvára uzamykanie na báze trenia. Vhodné pre ľahšie vibračné zaťaženie a zostavy, ktoré sa často nerozoberajú. Na rozdiel od pružinových podložiek sa uzamykací mechanizmus opakovaným používaním znehodnocuje.
• Krídlové matice: Navrhnuté na ručné uťahovanie v aplikáciách vyžadujúcich časté odstraňovanie. Zvyčajne sa nepoužíva s pružnými podložkami v scenároch s vysokými vibráciami, ale bežne sa používa v zostavách údržby s nízkym zaťažením.

Pre väčšinu aplikácií kritických voči vibráciám – motory, čerpadlá, pomocné rámy vozidiel, zariadenia HVAC – šesťhranná matica triedy 8 alebo triedy 10 spárované so štandardnou alebo odolnou pružinovou podložkou zostáva štandardným priemyslom. Matice triedy 4 sú vyhradené pre nenáročné aplikácie s nízkymi vibráciami, kde je primárnym faktorom cena.

Typy pružinových podložiek a kedy ich použiť

Pružinové podložky nie sú jeden produkt. Tri hlavné typy majú odlišné mechanické vlastnosti, vďaka ktorým sú vhodné pre rôzne podmienky zaťaženia.

• Štandardné (delené) pružné podložky: Najpoužívanejší typ. Skrutkovité rozdelenie v podložke vytvára dva ostré konce, ktoré sa zahryznú do matice a dosadacej plochy, čím sa spolu s elastickým predpätím pridá aj odpor trenia. Efektívne vo všeobecných strojoch, elektrických krytoch a automobilových aplikáciách bez pohonu. Dostupné vo veľkostiach M3 až M48 podľa GB/T 94.1 a ekvivalentných špecifikácií DIN 127.
• Pružinové podložky pre veľké zaťaženie: Hrubší prierez a vyššia tuhosť pruženia ako štandardné podložky. Používa sa tam, kde je predpätie skrutiek vysoké a vibračné prostredie je silné – kompresory, ťažké priemyselné stroje a konštrukčné oceľové spoje vystavené dynamickému zaťaženiu. Udržiavajú predpätie v podmienkach, kedy by sa štandardná podložka sploštila a stratila účinnosť.
• Vlnité (vlnové) pružinové podložky: Viacnásobné vlnenie rozložené po obvode podložky. Poskytujú plynulejšie a rovnomernejšie rozloženie zaťaženia ako delené podložky a sú preferované v presných prístrojoch, elektronike a ľahkých mechanických zostavách, kde sú stopy zahryznutia, ktoré zanechávajú delené podložky, na povrchu ložiska neprijateľné.

Uhlíková oceľ vs. nehrdzavejúca oceľ: Výber správneho materiálu

Výber materiálu pre matice a pružinové podložky sa riadi tromi faktormi: požiadavkami na pevnosť, vystavením životnému prostrediu a nákladmi.

Uhlíková oceľ je predvolená hodnota pre všeobecné priemyselné a stavebné aplikácie. Ponúka vysokú pevnosť v ťahu pri nízkych nákladoch a je k dispozícii v celom rozsahu tried (4, 8, 10). Jeho obmedzením je náchylnosť na koróziu — bez povrchovej úpravy spojovacie prvky z uhlíkovej ocele vo vlhkom alebo vonkajšom prostredí hrdzavejú. Pre vnútorné stroje, uzavreté kryty a suché prostredia je uhlíková oceľ s galvanizovanou alebo fosfátovanou povrchovou úpravou praktickou a ekonomickou voľbou.

Nerezová oceľ 304 je štandardná trieda odolná voči korózii, vhodná pre zariadenia na spracovanie potravín, architektonické aplikácie, pobrežné konštrukcie a všeobecné vlhké prostredie. Ponúka dobrú odolnosť proti korózii vo väčšine atmosférických podmienok a je nemagnetická, čo je dôležité pri určitých elektrických aplikáciách. Kompromisom je nižšia tvrdosť v porovnaní s tepelne upravenou uhlíkovou oceľou – pružinové podložky z nehrdzavejúcej ocele sú všeobecne dimenzované na ľahšie až stredné zaťaženie.

Nerezová oceľ 316 pridáva do zliatiny molybdén, čím výrazne zlepšuje odolnosť proti korózii spôsobenej chloridmi (slaná voda, chemická expozícia). Je určený pre námorný hardvér, pobrežné zariadenia, závody na chemické spracovanie a pobrežnú infraštruktúru, kde by 304 nakoniec zlyhala. Nákladová prémia nad 304 je zhruba 20 – 30 %, plne odôvodnená životným prostredím.

Častou chybou je špecifikácia matíc z nehrdzavejúcej ocele s pružnými podložkami z uhlíkovej ocele alebo naopak, bez ohľadu na galvanickú kompatibilitu. Vo vlhkom prostredí budú rôzne kovy v kontakte urýchliť koróziu menej ušľachtilého materiálu. Spojte materiály v celej zostave upevňovacieho prvku.

Povrchové úpravy: Prispôsobenie povrchovej úpravy prostrediu

V prípade spojovacích prvkov z uhlíkovej ocele nie je povrchová úprava voliteľná – určuje životnosť. Všetky tri najbežnejšie ošetrenia vyhovujú inej úrovni expozície.

• Zinkovanie (galvanické alebo žiarové): Štandardná úprava pre vnútorné a ľahké vonkajšie použitie. Galvanicky pokovovaný zinok poskytuje miernu ochranu pri nízkych nákladoch a je vhodný pre väčšinu všeobecných priemyselných a stavebných aplikácií v neagresívnom prostredí. Žiarové zinkovanie ponúka hrubší povlak s lepšou vonkajšou odolnosťou, ale môže ovplyvniť toleranciu závitu na menších spojovacích prvkoch.
• Dacromet povlak: Zinkovo-hliníkový vločkový povlak na vodnej báze aplikovaný pri nízkej teplote. Prevyšuje galvanicky pokovovaný zinok v odolnosti voči soľnej hmle o faktor päť až desať, čo z neho robí špecifikovanú úpravu pre komponenty automobilového spodku, mostový hardvér a vonkajšie konštrukčné upevňovacie prvky. Dacromet je tiež bez rizika vodíkového skrehnutia, čo je dôležité pre skrutky a matice s vysokou pevnosťou (stupeň 10).
• Černenie (čierny oxid): Konverzný náter, ktorý sám o sebe poskytuje minimálnu ochranu proti korózii, ale znižuje odrazivosť a zvyčajne sa používa v kombinácii s olejom alebo voskom. Bežné v optických zariadeniach, presných strojoch a aplikáciách, kde sa vyžaduje vzhľad a mierna odolnosť proti hrdzi. Bez dodatočného ochranného náteru nie je vhodný do vonkajšieho alebo vlhkého prostredia.

Pre vonkajšie aplikácie a prostredia s vysokou vlhkosťou, chemikáliami alebo slaným vzduchom je hierarchia výberu jasná: nehrdzavejúca oceľ ako prvá voľba, uhlíková oceľ potiahnutá Dacrometom ako cenovo výhodná alternatíva a štandardné pozinkovanie len tam, kde je vystavenie skutočne ľahké. Určenie nesprávneho ošetrenia je jednou z najčastejších príčin predčasného zlyhania upevňovacích prvkov pri inštaláciách v teréne.

Aplikačné scenáre: Kde táto kombinácia funguje najlepšie

Pár matice, pružiny a podložky pokrýva široký rozsah priemyselných odvetví, ale jeho hodnota je najvýraznejšia v troch kategóriách použitia.

Motory a rotačné stroje: Elektromotory, čerpadlá a ventilátory generujú trvalé vibrácie pri rovnakých frekvenciách. Upevňovacie prvky upevňujúce držiaky motora, svorkovnice a ložiskové puzdrá sú pod stálym cyklickým zaťažením. Štandardné pružinové podložky so šesťhrannými maticami triedy 8 sú špecifikáciou montáže vo väčšine smerníc výrobcov motorov práve preto, že táto kombinácia má desaťročia overený výkon v týchto podmienkach.

Vozidlá a dopravné zariadenia: Spoje podvozku, montážne body zavesenia, držiaky výfuku a upevnenia panelov karosérie fungujú v prostredí s vysokými vibráciami s teplotnými cyklami a otrasmi spôsobenými vozovkou. Automobiloví výrobcovia OEM a dodávatelia úrovne 1 vo veľkej miere špecifikujú pružné podložky v skrutkových spojoch bez uťahovacieho momentu. Pre manažérov obstarávania, ktorí získavajú spojovacie prvky pre montáž vozidiel alebo aplikácie na trhu s náhradnými dielmi, je zabezpečenie rozmerov pružných podložiek prispôsobených triede matíc a veľkosti skrutiek rovnako dôležité ako výber materiálu.

Priemyselná stavebná a konštrukčná oceľ: Skrutkové oceľové spoje v priemyselných budovách, plošinách a podperách zariadení ťažia z vysokovýkonných pružinových podložiek, keď je konštrukcia vystavená prevádzkovým vibráciám od susedných strojov, zaťaženiu vetrom alebo seizmickej aktivite. V týchto aplikáciách vysokopevnostné konštrukčné skrutky spárované so správne špecifikovanými maticami a podložkami tvoria kompletnú spojovaciu zostavu, ktorú navrhujú statici.

Zdroj a špecifikácia: Čo skontrolovať pred objednaním

Matice a pružinové podložky sú katalógové položky, ale katalógové položky sa v skutočnej kvalite značne líšia. Pri špecifikácii obstarávania výroby alebo údržby si pred zadaním hromadných objednávok overte nasledovné.

Najprv potvrďte certifikát materiálu. Matice z uhlíkovej ocele triedy 8 a matice z nehrdzavejúcej ocele 304 vyzerajú na poličke identicky; certifikát potvrdzuje skutočné materiálové zloženie a mechanické vlastnosti. Renomovaní výrobcovia štandardne dodávajú protokoly o skúške materiálu. Po druhé, skontrolujte rozmerovú zhodu s príslušnou normou – DIN 934 pre šesťhranné matice, DIN 127 pre delené pružné podložky alebo ekvivalentnú špecifikáciu ISO/ANSI pre vašu aplikáciu. Po tretie, v prípade dielov s povrchovou úpravou si vyžiadajte výsledky testu soľným postrekom. Upevňovací prvok potiahnutý Dacrometom, ktorý si nárokuje 480 hodín odolnosti voči soľnej hmle, by mal mať skúšobné údaje, ktoré to dokazujú.

Pre aplikácie OEM vyžadujúce vlastné rozmery, špecifické kombinácie tried alebo patentované povrchové úpravy v spolupráci s výrobcom, ktorý ponúka Služby prispôsobenia spojovacích prvkov OEM a ODM zabezpečuje, že špecifikácia montáže môže byť splnená bez kompromisov. Štandardné katalógové produkty pokrývajú väčšinu aplikácií; okrajové prípady sú, keď sa pri výbere dodávateľa stáva rozhodujúcim faktorom vlastná schopnosť.
