Ako geometria prírubových zubov vytvára silu proti uvoľneniu bez sekundárnych komponentov

Mechanizmus proti uvoľneniu a Šesťhranná prírubová matica Protišmykové matice konštrukcia sa zásadne líši od metód s prevládajúcim krútiacim momentom, ako sú nylonové vložky alebo deformované závitové poistné matice. Namiesto zvyšovania odolnosti voči otáčaniu v rámci rozhrania závitu pôsobí zúbkovaná príruba na ložiskovej ploche – kontaktnej ploche medzi maticou a substrátom – premenou axiálneho upínacieho zaťaženia na mechanické blokovanie, ktoré bráni rotácii priamo na spojovacej ploche. Tento rozdiel je dôležitý, pretože uvoľňovanie čela ložiska (rotácia poháňaná priečnou vibráciou vyvolanou preklzávaním medzi čelom matice a substrátom) je dominantným mechanizmom uvoľňovania v zostavách s vysokými vibráciami, nie uvoľňovanie rozhrania závitu, čo je sekundárny efekt.

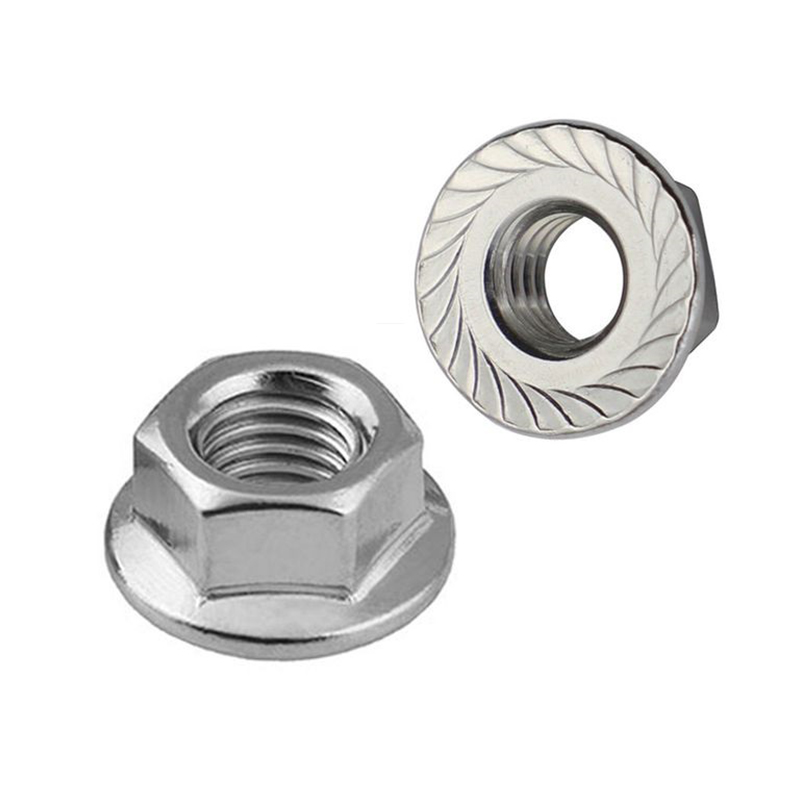

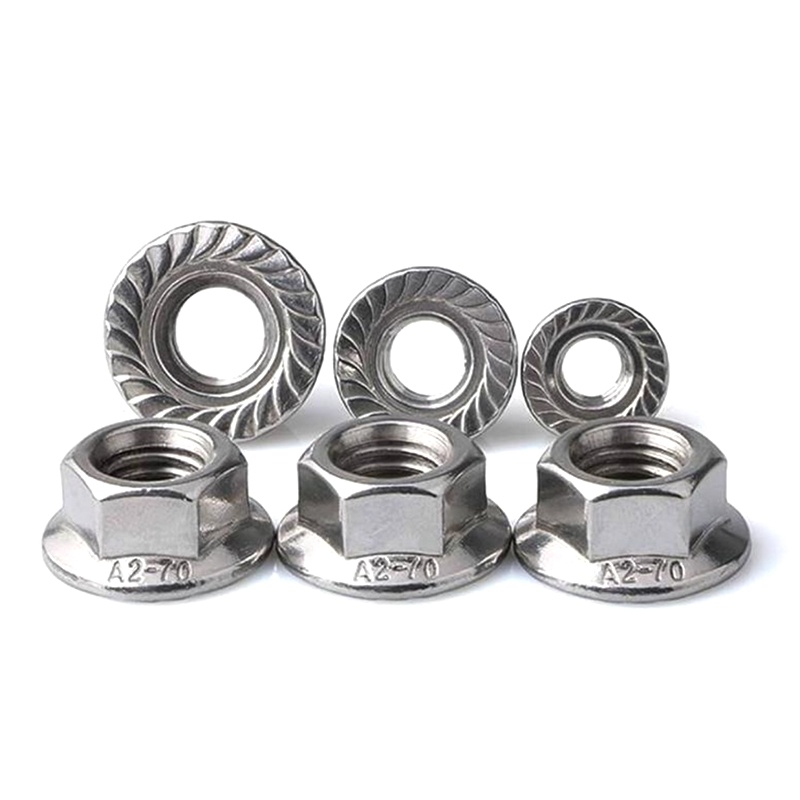

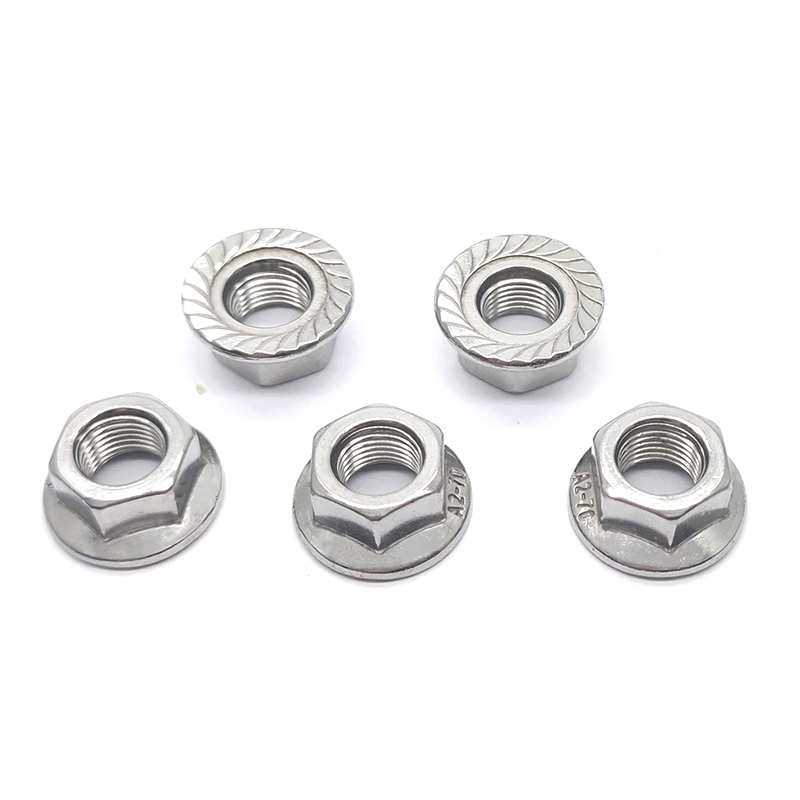

Zúbkovanie na čele príruby je navrhnuté so špecifickým asymetrickým profilom zubov: predná hrana (v smere uťahovania) má plytký uhol sklonu približne 15–20°, zatiaľ čo zadná hrana (v smere uvoľňovania) je takmer radiálna s uhlom čela 75–90°. Táto asymetria je kľúčom k protišmykovej funkcii. Počas uťahovania umožňuje plytká rampa zubu prechádzať po povrchu substrátu bez vytvárania nadmerného montážneho momentu. Počas akéhokoľvek spätného otáčania vyvolaného vibráciami takmer radiálna zadná plocha zaberá s drsnosťami substrátu takmer kolmo na pohyb, čím vytvára blokovací odpor, ktorý sa zvyšuje úmerne so zaťažením svorky pritláčaním príruby k substrátu. V praxi to znamená, že čím vyššie je predpätie skrutky, tým účinnejšie je záber proti uvoľneniu – opačné správanie ako pri metódach založených na trení, ktoré sa zhoršuje, keď sa predpätie stratí zapustením alebo uvoľnením.

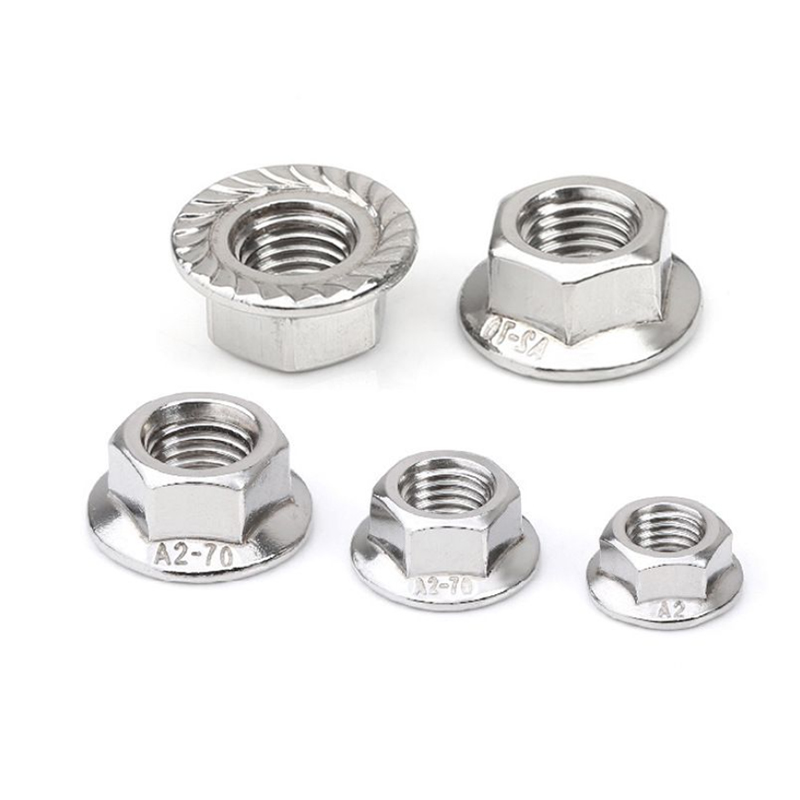

Hĺbka zubov a počet zubov na jednotku obvodu sú dve premenné, ktoré určujú moment uzamykania čela ložiska pre dané zaťaženie svorky. Zúbkované prírubové matice DIN 6923 používajú hĺbku zubov približne 0,2–0,4 mm v závislosti od menovitého priemeru a počet zubov je zvyčajne 30–60 zubov po obvode príruby. Táto geometria vytvára súčiniteľ krútiaceho momentu uzamykania – pomer odporu uťahovacieho momentu k aplikovanému zaťaženiu svorky – približne 0,08–0,15, čo je dostatočné na zabránenie uvoľnenia pri podmienkach Junkerovho vibračného testu (DIN 65151), ktoré spôsobia úplné uvoľnenie štandardných šesťhranných matíc do 30 sekúnd od spustenia vibrácií.

Stupeň pevnosti 8,8 vs. 10,9 v Aplikáciách s prírubovými maticami: Nosnosť, tvrdosť a interakcia substrátu

Voľba medzi triedou 8.8 a triedou 10.9 pre protišmykové matice so šesťhrannou prírubou v zostavách s vysokými vibráciami zahŕňa úvahy nad rámec jednoduchej nosnosti. Pretože zúbkovaná príruba sa spolieha na prenikanie zubov do povrchu substrátu, aby vytvorila svoj uzamykací mechanizmus, vzťah tvrdosti medzi prírubou matice a protiľahlým povrchom je rovnako dôležitý ako hodnoty ťahového a skúšobného zaťaženia použité pri výpočtoch návrhu spoja. Prírubová matica, ktorá je príliš mäkká vzhľadom na substrát, bude mať zuby skôr deformované substrátom, než aby ním prenikli – čím vznikne hladká, plochá kontaktná plocha bez mechanického spojenia. Matica, ktorá je príliš tvrdá v porovnaní s mäkkým substrátom, sa skôr pretrhne, než s ňou zapadne, čím sa generujú kovové úlomky a vytvárajú sa koncentrácie napätia, ktoré iniciujú únavové trhliny v materiáli substrátu okolo otvoru upevňovača.

Prírubové matice triedy 10.9 v aplikáciách v automobiloch a stavebných strojoch nesú dodatočnú procesnú požiadavku, ktorá sa pri obstarávaní často prehliada: keď sú galvanicky pokovované, musia podstúpiť vypaľovanie na uvoľnenie vodíkového skrehnutia pri teplote 190 – 210 °C minimálne 4 hodiny do 4 hodín po pokovovaní, ako je špecifikované v ISO 4042. Pri HRC 32 – 39 je absorpcia vodíkom na galvanicky odolnú uhlíkovú oceľ. ktoré môžu spôsobiť oneskorený krehký lom pri trvalom zaťažení v ťahu — niekedy hodiny alebo dni po inštalácii. Pre aplikácie s vysokými vibráciami, kde je únavová životnosť rozhodujúcim kritériom zlyhania, špecifikácia Dacromet alebo mechanického zinkovania pre prírubové matice triedy 10.9 toto riziko úplne eliminuje, pretože ani jeden proces nezahŕňa vystavenie kyselinám ani tvorbu elektrolytického vodíka.

Stav povrchu podkladu a jeho vplyv na záber zúbkovanej príruby v prevádzke

Dlhodobá účinnosť protisklzových matíc so zúbkovanými prírubami proti uvoľneniu je citlivejšia na stav povrchu substrátu, ako uznáva väčšina inštalačných špecifikácií. Hĺbka záberu zúbkovania – zvyčajne 0,2–0,4 mm – znamená, že povrchové nátery, okuje, vrstvy farieb a korózne produkty medzi prírubou a substrátom môžu zásadne zmeniť uzamykací mechanizmus. Keď zuby príruby zapadnú skôr cez stlačiteľnú alebo drobivú medzivrstvu než priamo do základného kovu, počiatočná inštalácia sa javí ako správna, ale geometria uzamykania je podporovaná povlakom a nie substrátom. Ako povlak tečie alebo degraduje vplyvom vibrácií a tepelných cyklov, záber zubov sa postupne stráca bez akejkoľvek viditeľnej zmeny na hlave matice.

• Vrstvy farby a základného náteru — Organické povlaky s celkovou hrúbkou nad približne 80 – 100 µm (bežný rozsah pre základné nátery na konštrukčnú oceľ plus vrchný náter) neumožnia, aby sa zúbkované zuby dostali na základný kov počas inštalácie pri štandardných hodnotách krútiaceho momentu. Pre lakované spoje oceľových konštrukcií s použitím protišmykových matíc so šesťhrannou prírubou by mala byť zóna upevňovacieho prvku počas lakovania zamaskovaná, alebo by sa mala pred inštaláciou vykonať operácia na mieste, aby sa obnažil holý kov v oblasti kontaktu podložky. Toto je štandardná prax pri montáži automobilovej karosérie v bielej farbe, kde sú lakované panely upevnené zúbkovanými prírubovými maticami, ale často sa vynecháva pri aplikáciách oceľových konštrukcií inštalovaných na mieste, kde je príprava povrchu menej kontrolovaná.
• Žiarovo pozinkované povrchy — Vrstva zliatiny zinku a železa zo žiarového zinkovania (zvyčajne 45–85 µm, tvrdosť približne HV 150–250) je výrazne mäkšia ako oceľ s ozubenou prírubou. Prenikanie zubov do pozinkovaného podkladu je hlbšie a úplnejšie ako do holej konštrukčnej ocele, čo je výhodné pre počiatočný záber. Nižšia odolnosť zinkovej vrstvy však znamená, že opakované zaťaženie vibráciami môže spôsobiť postupné rozširovanie odtlačkov zubov v zinku prostredníctvom mikroplastickej deformácie, čím sa postupne znižuje mechanické blokovanie. Pri pozinkovaných oceľových konštrukciách, ktoré sú vystavené dlhodobému dynamickému zaťaženiu, sa v rámci plánu údržby odporúča pravidelné overovanie krútiaceho momentu v 12-mesačných intervaloch.
• Substráty z hliníkovej zliatiny — Telesá motorov a odliatky stavebných strojov z hliníkovej zliatiny (zvyčajne 6061-T6 alebo A380 tlakovo liate) majú tvrdosť substrátu HRB 60–75 — na spodnej hranici účinného rozsahu záberu prírubovej matice triedy 8.8. V prípade hliníkových substrátov zníženie rozstupu zubov (zvýšenie počtu zubov) a použitie väčšieho priemeru príruby rozloží zaťaženie záberu na viac zubov a zabráni lokalizovanému podvoleniu substrátu, ktoré by umožnilo matici úplne zapadnúť a časom stratiť svoju funkciu proti uvoľneniu. Niektoré aplikácie navyše špecifikujú vložkovú dosku z tvrdenej ocele alebo upevňovaciu podložku medzi zúbkovanú prírubu a hliníkový povrch, aby sa zabezpečilo kompatibilné rozhranie tvrdosti bez obetovania uzamykacieho mechanizmu.

Shanghai Soverchannel Industrial Co., Ltd., ako výrobca s bohatými skúsenosťami s dodávaním presných spojovacích prvkov pre automobilový priemysel – kde sa používajú zúbkované prírubové matice v prostredí s vysokými cyklovými vibráciami a kontrola stavu povrchu je neoddeliteľnou súčasťou výrobného procesu – poskytuje aplikačné technické poradenstvo o kompatibilite substrátu ako súčasť svojej zákazníckej podpory, čím zabezpečuje, že špecifikovaná šesťhranná prírubová protišmyková matica bude fungovať tak, ako bola navrhnutá.

Limity opätovného použitia a kontrolné kritériá pre matice s ozubenou prírubou vo vysoko spoľahlivých aplikáciách

Zúbkované prírubové matice sú viac obmedzené na opätovné použitie ako štandardné šesťhranné matice, avšak pri údržbe a opravách v stavebných strojoch a pri servise motorov sa s nimi často zaobchádza ako s voľne opakovane použiteľnými komponentmi. Pochopenie mechaniky opotrebovania zubov a kontrolných kritérií, ktoré definujú hranicu opätovného použitia, je nevyhnutné na udržanie spoľahlivosti spoja v aplikáciách, kde má zlyhanie uvoľnenia významné bezpečnostné alebo prevádzkové dôsledky.

Každý inštalačný cyklus plasticky deformuje hroty zubov pri ich zapustení do substrátu a spôsobuje mikroabráziu na bokoch zubov počas otáčania uťahovania. Po prvej inštalácii je geometria zubov čiastočne zmenená: takmer radiálne zadné plochy, ktoré poskytujú odolnosť proti uvoľneniu, sú mierne zaoblené procesom vkladania a odtlačky substrátu z prvej inštalácie zostávajú ako plytké vybrania. Pri opätovnej inštalácii na rovnakom mieste zuby znovu zapadnú do existujúcich odtlačkov s menšou plastickou deformáciou, čo má za následok zníženú efektívnu hĺbku záberu zubov a nižší koeficient blokovacieho momentu v porovnaní s prvou inštaláciou. Výskum v oblasti zúbkovaných prírubových matíc DIN 6923 v automobilových aplikáciách ukazuje, že koeficient blokovacieho momentu sa medzi prvou a druhou inštaláciou zníži o približne 15–25 % a o ďalších 10–15 % v každom nasledujúcom cykle.

• Kritériá vizuálnej kontroly pre opätovné použitie — Špičky zubov by nemali vykazovať žiadne viditeľné zaoblenie alebo sploštenie pri pohľade pod 10-násobným zväčšením. Čelo ložiska príruby by nemalo mať radiálne ryhy širšie ako 0,1 mm, ktoré naznačujú nadmerný sklz počas predchádzajúcej inštalácie. Akýkoľvek dôkaz deformácie príruby – viditeľné skreslenie geometrie plochej na plochú alebo nekolmosť čela príruby k osi závitu – je dôvodom na zamietnutie bez ohľadu na počet servisných cyklov.
• Maximálny počet cyklov opätovného použitia podľa kritickosti aplikácie — Pre automobilové spoje kritické z hľadiska bezpečnosti (odpruženie, riadenie, brzdové systémy) sú prírubové matice DIN 6923 zvyčajne špecifikované ako komponenty na jedno použitie a musia sa vymeniť pri každej demontáži. Pre bežné aplikácie na montáž stavebných strojov a motorov sú dva inštalačné cykly praktickým limitom, kým sa výkon uzamykania zníži pod hranicu pre prevádzku náchylnú na vibrácie. Spoje oceľovej konštrukcie, ktoré sú utiahnuté iba raz a nikdy sa úmyselne neuvoľňujú, nepodliehajú limitom cyklu opätovného použitia, ale mali by sa kontrolovať na degradáciu zubov spôsobenú koróziou počas plánovaných intervalov údržby.
• Úvahy o opätovnom použití substrátu — Dokonca aj keď je nainštalovaná nová prírubová matica, povrchy substrátu s predtým označenými zubami poskytujú zubom novej matice menší odpor ako pôvodný materiál. V kritických aplikáciách vyžadujúcich zaručený uzamykací výkon pri opätovnej montáži by sa mal povrch substrátu v zóne upevňovača obnoviť opracovaním alebo brúsením, aby sa odkryla nová nosná plocha, alebo by sa mala vložiť tvrdená podložka, aby sa vytvoril nový spojovací povrch bez úpravy konštrukčného prvku.

S celoprocesným kontrolným systémom vyvinutým počas rokov výroby presných spojovacích prvkov pre automobilový sektor vyrába Shanghai Soverchannel Industrial Co., Ltd. protišmykové matice so šesťhrannou prírubou podľa rozmerových a mechanických požiadaviek DIN 6923 s overením zdokumentovanej geometrie zubov, čo zákazníkom v automobiloch, stavebných strojoch, motoroch a aplikáciách oceľových konštrukcií poskytuje kvalitnú vysledovateľnosť, ktorá je potrebná na zaistenie prvej životnosti inštalácie.
