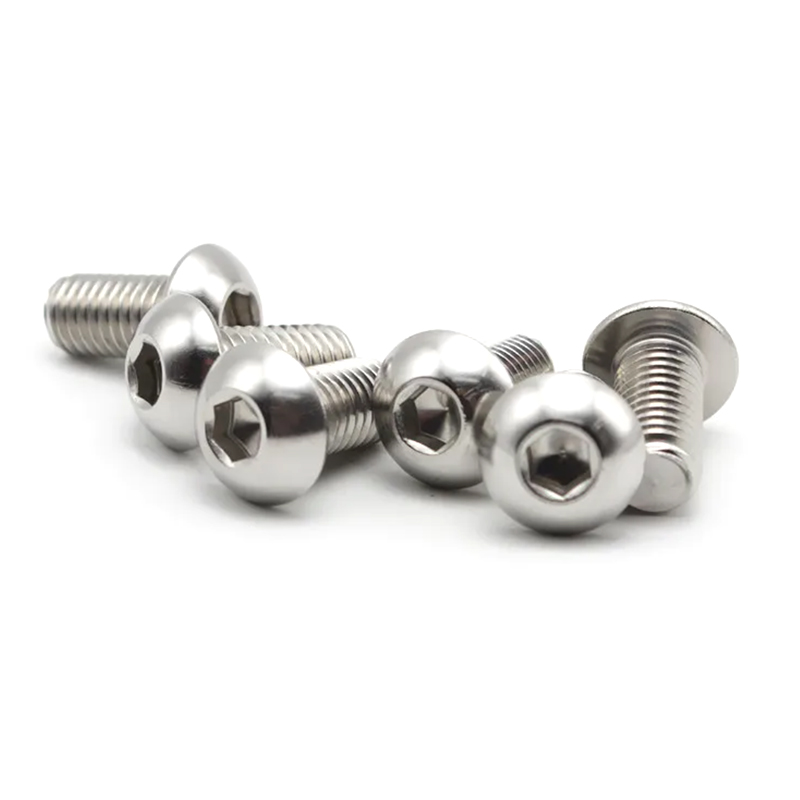

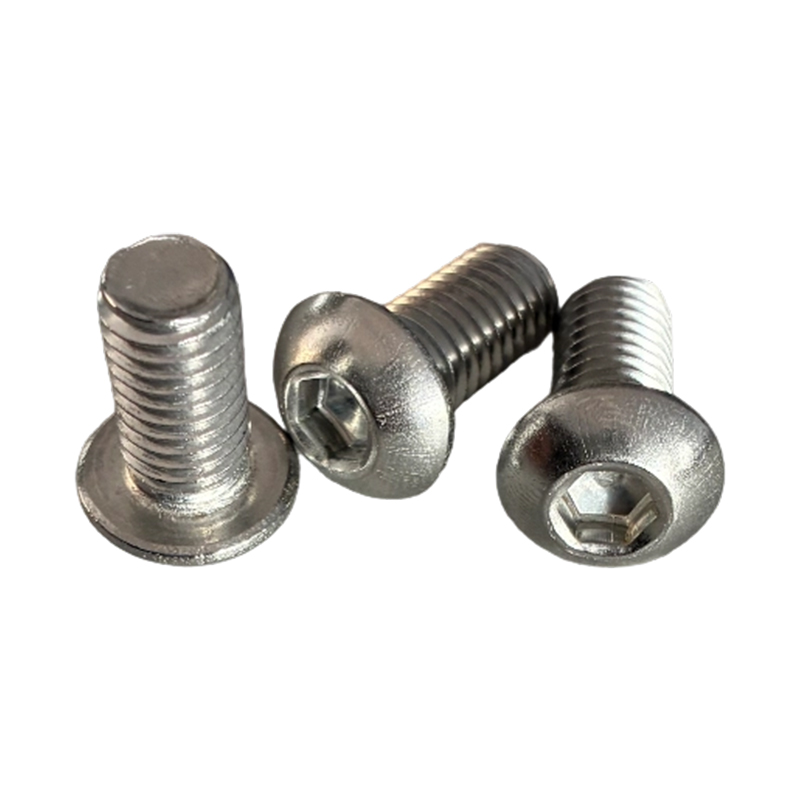

Prečo profil klenutej hlavy gombíkových skrutiek ovplyvňuje viac ako len vzhľad

Nízkoprofilová klenutá hlava, ktorá definuje gombíkové skrutky je navrhnutá geometria, nie výber štýlu. Polomer kopule určuje, ako súvisí plocha nosnej plochy s celkovým priemerom hlavy, čo má priame funkčné dôsledky v materiáloch, ktoré sa najčastejšie upevňujú týmto typom skrutiek. V prípade domácich spotrebičov, krytov digitálnych produktov a krytov nástrojov – kde je spájaný materiál často hliníkový plech, ABS alebo tenká oceľ – širší medzikružie ložiska hlavy gombíka rozdeľuje upínacie zaťaženie na výrazne väčšiu plochu ako štandardná hlava uzáveru s rovnakým priemerom závitu. Tým sa znižuje riziko povrchového značenia, zapustenia do mäkkých podkladov a viditeľnej deformácie okolo otvoru upevňovača, čo je pri hotových spotrebných výrobkoch dôležité z konštrukčného aj estetického hľadiska.

Geometria kopule tiež prispieva k odolnosti proti zaseknutiu. V nábytku, fitness zariadení a detských hračkách nesmú mať vonkajšie upevňovacie hlavy ostré hrany, ktoré by mohli zachytiť látku, kožu alebo priľahlé komponenty počas používania alebo montáže. Súvislý konvexný profil hlavy gombíka eliminuje ostrú hranu ráfika na hlave uzáveru a zapustených upevňovacích prvkoch, čo je jeden z dôvodov, prečo sa gombíkové skrutky ISO 7380 stali predvolenou voľbou upevňovača pre exponované povrchy v spotrebnom tovare. V zostavách sedadiel pre železničnú dopravu spĺňa rovnaká vlastnosť požiadavky na bezpečnosť cestujúcich, ktoré výslovne zakazujú ostré výstupky na vnútorné povrchy.

O Shanghai Soverchannel Industrial Co., Ltd. , rozmery polomeru kopule a výšky hlavy pre gombíkové skrutky sú dodržané v prísnejších toleranciách ako minimálna špecifikácia ISO 7380, najmä pre zákazníkov v sektore domácich spotrebičov a digitálnych produktov, kde je vizuálna jednotnosť naprieč vzorom upevňovacieho prvku súčasťou špecifikácie priemyselného dizajnu. Výrobný proces v Nantong Jinzhai Hardware Co., Ltd. využíva presné lisovnice na tvárnenie za studena dodržiavané podľa prísnych rozmerových harmonogramov, čím sa zaisťuje konzistencia profilu hlavy v rámci veľkoobjemových výrobných šarží.

Limity krútiaceho momentu na gombíkových skrutkách: Pochopenie kompromisu hĺbky pohonu a ako v rámci neho pracovať

Najdôležitejším technickým obmedzením gombíkových skrutiek je obmedzenie, ktoré dizajnéri produktov často zistia príliš neskoro: malá výška hlavy, vďaka ktorej sú vizuálne čisté a priestorovo efektívne, tiež obmedzuje hĺbku objímky, ktorá zase obmedzuje maximálny krútiaci moment pohonu predtým, ako dôjde k vysunutiu. Skrutka s gombíkovou hlavou M6 ISO 7380 má výšku hlavy približne 2,0 mm a hĺbku objímky približne 1,9 mm – v porovnaní s výškou hlavy 6,0 mm a hĺbkou objímky 4,0 mm pre ekvivalentnú hlavicu ISO 4762. To znamená, že maximálny spoľahlivý montážny moment hlavy gombíka je zvyčajne 60 – 70 % ekvivalentu hlavy uzáveru a pokus o utiahnutie gombíkovej skrutky nad hranicu jej pohonu nenávratne poškodí objímku, pretože plytké steny objímky sa vplyvom zaťaženia kľúča deformujú.

V praxi je toto obmedzenie funkčné, keď je s ním od začiatku zarovnaný dizajn spoja. Automatizačné zariadenia a lekárske prístroje, ktoré správne špecifikujú gombíkové skrutky, to robia tak, že zaistia, aby požadované zaťaženie svorky spadalo do skutočnej kapacity krútiaceho momentu skrutky – nie tým, že sa bude považovať za náhradnú hlavicu uzáveru a použije rovnakú hodnotu krútiaceho momentu. Nasledujúce referenčné body sú užitočné pre konštruktérov pracujúcich so štandardnými gombíkovými skrutkami z uhlíkovej ocele triedy 10.9:

Pre scenáre presnej montáže, kde sa vyžaduje vzhľad aj maximálna integrita spoja, je správnou technickou odpoveďou skôr zväčšenie priemeru závitu ako prekročenie limitu krútiaceho momentu pohonu. Prechod z gombíkových skrutiek M5 na M6 pridáva k priemeru hlavy iba 1,5 mm a zároveň takmer zdvojnásobuje dostupný krútiaci moment pohonu – kompromis, ktorý má takmer vždy väčší zmysel, ako snažiť sa vytlačiť extra predpätie z poddimenzovaného spojovacieho prvku.

Výber povrchovej úpravy a povrchovej úpravy pre gombíkové skrutky v aplikáciách pre spotrebiteľov

V prípade gombíkových skrutiek inštalovaných na viditeľných povrchoch domácich spotrebičov, digitálnych produktov a nábytku je povrchová úprava súčasťou vizuálneho dizajnu produktu – nielen opatrením na ochranu proti korózii. Tým sa posúvajú kritériá výberu náteru z čisto funkčných (hodiny soľného postreku, koeficient trenia) na kombináciu funkčných a estetických požiadaviek, ktoré musia byť špecifikované spoločne. Povrchová úprava, ktorá vyzerá správne na vzorke skrutky, ale mení sa v úrovni lesku alebo farby v rámci výrobnej série, vytvára viditeľnú nekonzistentnosť v zostavenom produkte, ktorú si spotrebitelia okamžite všimnú.

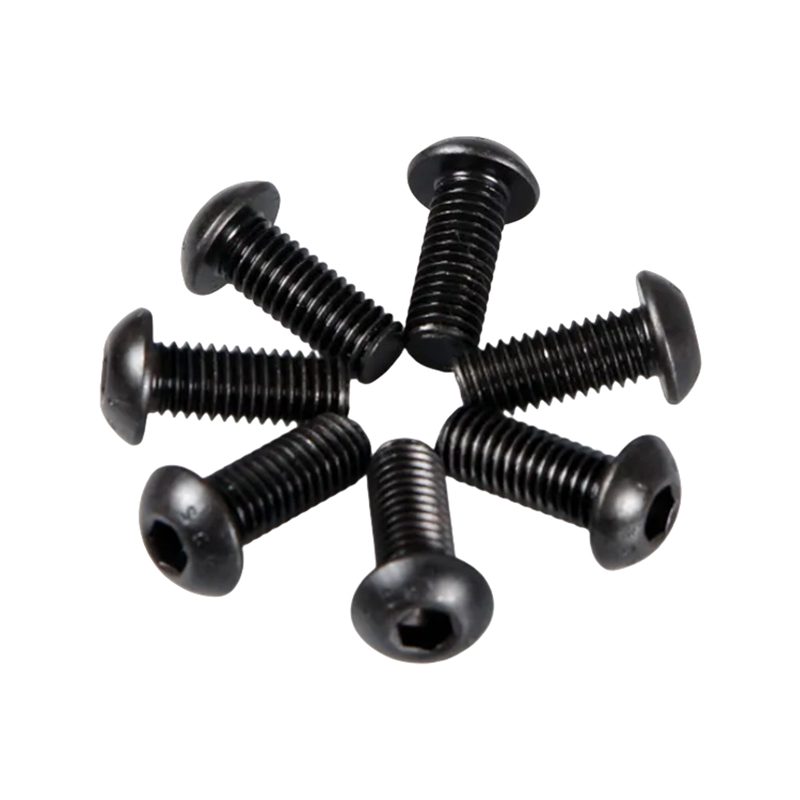

• Čierny oxid s olejovým tesnením: Vytvára matný čierny vzhľad s minimálnymi zmenami odrazivosti naprieč množstvom. Rozmerový vplyv je zanedbateľný (nanometrová stupnica). Bežné na fitness zariadeniach, elektronike pre montáž do racku a krytoch nástrojov, kde je zámerom dizajnu tlmená, priemyselná estetika. Odolnosť proti korózii je stredná – dostatočná pre vnútorné prostredie, ale nie pre vonkajšie alebo vlhké prostredie.
• Galvanické pokovovanie zinkom (číry alebo modrý pasivát): Cenovo najvýhodnejšia možnosť dekoratívnej ochrany proti korózii na gombíkových skrutkách z uhlíkovej ocele. Číry pasivát vytvára strieborno-lesklý povrch; blue passivate predstavuje jemný modro-strieborný odtieň, ktorý sa prejavuje ako prémiový povrch na bielych alebo svetlých paneloch domácich spotrebičov. Odolnosť proti soľnému postreku 72–120 hodín spĺňa väčšinu požiadaviek na vnútorné spotrebné výrobky. Hrúbka pokovovania 5–8 µm má minimálny vplyv na lícovanie závitu, ale mala by byť zohľadnená pri výpočtoch tolerancie pre presné zostavy.
• Poniklovanie: Poskytuje žiarivý, teplý strieborný povrch s vyššou odolnosťou proti korózii ako zinok (120–200 hodín soľný sprej s hrúbkou 8–12 µm). Uprednostňuje sa pre detské hračky a digitálne príslušenstvo produktov, kde je leštený kovový vzhľad súčasťou vnímanej kvality produktu. Poniklovanie tiež poskytuje tvrdý povrch odolný voči oderu, ktorý odoláva poškriabaniu pri opakovanej montáži a demontáži – dôležité pre produkty, ktoré používatelia otvárajú kvôli výmene batérie alebo zmene konfigurácie.
• Pasivovaná nehrdzavejúca oceľ: Pre interiéry železničnej dopravy, lekárske prístroje a automatizačné zariadenia pracujúce vo vlhkom alebo čistiteľnom prostredí pasivované nerezové gombíkové skrutky úplne eliminujú riziko korózie bez pridania akejkoľvek vrstvy. Prirodzený nerezový povrch dosahuje brúsený alebo leštený vzhľad v závislosti od konečnej operácie obrábania a povrchová úprava je inherentne trvalá a nie závislá od priľnavosti náteru. Shanghai Soverchannel Industrial Co., Ltd. dodáva nerezové gombíkové skrutky v triedach 304 a 316 ako súčasť svojej produktovej rady spojovacích materiálov z nehrdzavejúcej ocele.

Tlačidlové skrutky v zostavách s obmedzeným priestorom: Plánovanie vôle pre automatizované a medicínske zariadenia

Nízkoprofilová výška hlavy gombíkových skrutiek je často dôvodom, prečo sú špecifikované na prvom mieste v automatizačných zariadeniach a lekárskych prístrojoch – jednoducho nie je dostatočná axiálna vôľa nad povrchom kĺbu na umiestnenie štandardnej hlavice. Ale navrhovanie vôle gombíkovej skrutky vyžaduje viac ako len kontrolu toho, či výška hlavy nezaoberá susedný komponent. Prístupový uhol šesťhranného kľúča, vôľa vodiča a požiadavky na zapojenie náradia, to všetko je potrebné overiť v kontexte trojrozmernej zostavy pred dokončením návrhu.

Minimálny uhol prístupu kľúča pre gombíkovú skrutku vo vrecku alebo výklenku je obmedzený dráhou vloženia šesťhranného kľúča. Štandardný šesťhranný kľúč v tvare L vyžaduje jasný nájazdový uhol približne 15–20° od kolmice k povrchu kĺbu, aby objímka čisto zapadla. V obmedzených zostavách, kde sa k upevňovaciemu prvku dostane iba šesťhranný kľúč s guľovým koncom, maximálny spoľahlivý krútiaci moment klesne približne o 30 % v porovnaní s priamym kľúčom s plným záberom – faktor, ktorý sa musí zahrnúť do špecifikácie krútiaceho momentu, ak sa predpokladá inštalácia guľového konca. V prípade zostáv zdravotníckych pomôcok, kde je regulačná požiadavka vysledovateľnosť krútiaceho momentu, musí postup inštalácie výslovne špecifikovať typ kľúča a overiť, či geometria zostavy umožňuje zdokumentované zapojenie nástroja.

Hrúbka panelu v pomere k dĺžke skrutky je druhým aspektom vôle, ktorý sa často prehliada. Dĺžka uchopenia gombíkovej skrutky (vzdialenosť od spodnej strany hlavy po začiatok závitu) musí zodpovedať celkovej hrúbke upnutého materiálu. Ak je uchopenie príliš krátke, závitová časť zaberá skôr do upnutého materiálu než do závitového otvoru pod ním, čím sa znižuje efektívne zapojenie závitu. Ak je rukoväť príliš dlhá, stopka bez závitu vyčnieva do otvoru so závitom, čo bráni plnej hĺbke záberu závitu. V scenároch presnej montáže digitálnych produktov a nástrojov je správnym postupom pri obstarávaní špecifikovanie presnej dĺžky uchopenia – a nie jednoducho nominálnej dĺžky skrutky.

Hlava prírubového tlačidla verzus štandardná hlava tlačidla: Keď väčšia nosná plocha odôvodňuje širšiu stopu

Variant hlavy gombíka s prírubou – kde plochá prstencová príruba vyčnieva smerom von zo základne kupoly – rieši špecifické obmedzenie štandardnej hlavy gombíka v aplikáciách s mäkkým substrátom. V štandardnej geometrii ISO 7380 je nosnou plochou relatívne úzky prstencový krúžok na základni kupoly, kde sa kupolový profil stretáva s plochým spodným povrchom. V nábytkových zostavách, rámoch detských hračiek a paneloch fitness zariadení, kde je spájaný materiál vyrobený z dreva, plastového kompozitu alebo tenkovrstvého hliníka, táto plocha nosnej plochy nemusí byť dostatočná na to, aby zabránila vytiahnutiu hlavy cez voľný otvor pri zaťažení – najmä v prípade skrutiek s väčším priemerom v tenkých materiáloch.

Variant s prírubou (ISO 7380-2) pridáva plochú prírubu ložiska s vonkajším priemerom zvyčajne o 30–40 % väčším ako je štandardný priemer hlavy, čím sa proporcionálne zväčšuje plocha ložiska bez pridania výšky hlavy. Kopulovitý profil nad prírubou zostáva nízky, takže výhoda vôle je zachovaná, zatiaľ čo nosnosť v ťahu sa výrazne zvyšuje. Pre skrutky s gombíkom s prírubou M6 sa nosná plocha zväčší z približne 70 mm² (štandard) na približne 120 mm² (s prírubou) – 70 % zlepšenie rozloženia zaťaženia bez v podstate žiadneho zvýšenia inštalovanej výšky.

Kompromisom je pôdorys: väčší priemer príruby si vyžaduje väčší bočný priestor okolo otvoru upevňovača, ktorý je potrebné overiť oproti susedným prvkom v rozložení komponentov. V elektronických krytoch s vysokou hustotou a kompaktných krytoch zdravotníckych pomôcok táto bočná vôľa často nie je k dispozícii, vďaka čomu je štandardná hlava gombíka správnou voľbou napriek jej nižšej kapacite. Shanghai Soverchannel Industrial Co., Ltd. vyrába gombíkové skrutky s geometriou ISO 7380-1 a ISO 7380-2 ako štandardné položky katalógu s neštandardnými priemermi prírub a výškami kupoly, ktoré sú k dispozícii ako vlastné spojovacie prvky z legovanej ocele pre zákazníkov, ktorých aplikácie spadajú medzi dva štandardné profily.

Výber triedy vlastností pre gombíkové skrutky pre spotrebiteľské a priemyselné aplikácie

Skrutky s gombíkom sú komerčne dostupné v triedach pevnosti 8.8 a 10.9 pre uhlíkovú oceľ a A2-70 alebo A4-70 pre nehrdzavejúcu oceľ. Výber triedy interaguje s limitom krútiaceho momentu pohonu spôsobom, ktorý nie je vždy intuitívny: špecifikácia vyššej triedy vlastností automaticky nezlepší výkon spoja, ak sa limit krútiaceho momentu skrutky dosiahne pred použitím skúšobného zaťaženia materiálu vyššej triedy. V prípade gombíkových skrutiek s malým priemerom (M4 a nižšie) obmedzenie hĺbky objímky obmedzuje dosiahnuteľné predpätie výrazne pod rozdiel medzi 8,8 a 10,9 skúšobného zaťaženia – čo znamená, že upgrade triedy vlastností neprináša žiadnu funkčnú výhodu a zároveň zvyšuje náklady. Upgrade sa stáva zmysluplným pri M6 a vyššie, kde geometria objímky môže prenášať dostatok krútiaceho momentu na rozlíšenie upínacieho výkonu týchto dvoch tried.

Pre aplikácie zariadení na železničnú dopravu a automatizáciu, kde je zaťaženie vibráciami konštrukčné hľadisko, sú gombíkové skrutky triedy vlastností 10.9 štandardnou špecifikáciou bez ohľadu na priemer, pretože vyššie odolné zaťaženie generuje vyššie predpätie spoja, ktoré zlepšuje odolnosť proti uvoľneniu spôsobenému vibráciami – aj keď je absolútny rozdiel predpätia medzi 8,8 a 10,9 pri malých priemeroch mierny. Logika je taká, že hraničné náklady na špecifikáciu 10,9 sú malé, zatiaľ čo náklady na zlyhanie spojovacieho prvku v inštalovanom tranzitnom alebo automatizačnom systéme sú veľmi vysoké.

Ako dodávateľ spojovacích materiálov z uhlíkovej ocele s hlbokými odbornými znalosťami v sektore spojovacích materiálov pre automobilový priemysel poskytuje spoločnosť Shanghai Soverchannel Industrial Co., Ltd. certifikačnú dokumentáciu triedy vlastností pre každú výrobnú sériu gombíkových skrutiek – overenie tvrdosti, výsledky skúšok v ťahu a certifikáty tepelnej odolnosti materiálu – čo umožňuje zákazníkom v regulovaných odvetviach, ako sú zdravotnícke zariadenia a železničná doprava, zachovať úplnú sledovateľnosť záznamov o kvalite ich dodávateľského reťazca. Tento celoprocesný kontrolný systém, vyvinutý a zdokonalený v Nantong Jinzhai Hardware Co., Ltd., umožňuje spoločnosti obsluhovať výrobcov veľkoobjemového spotrebného tovaru aj zákazníkov s menším objemom presnej montáže z rovnakej výrobnej infraštruktúry.

Vlastné konfigurácie skrutiek s gombíkom: Neštandardné rozmery a špeciálne funkcie pre presnú montáž

Štandardné katalógové gombíkové skrutky pokrývajú väčšinu priemyselných a spotrebiteľských aplikácií, ale scenáre presnej montáže v digitálnych produktoch, lekárskych prístrojoch a špičkových automatizačných zariadeniach si pravidelne vyžadujú konfigurácie, ktoré nespadajú do rozmerových tabuliek ISO 7380. Najčastejšími neštandardnými požiadavkami nie sú dramatické odchýlky od štandardnej formy – sú to špecifické rozmerové úpravy, ktoré štandardný katalóg nedokáže pojať, ale ktoré majú významné funkčné dôsledky, ak nie sú správne splnené.

• Varianty so zníženou výškou hlavy: Pre zostavy, kde dokonca aj štandardná hlava tlačidla vyčnieva nad prvok obklopujúceho panela, vlastný profil so zníženou výškou kopule – zvyčajne o 15–25 % nižší ako nominálna norma ISO 7380 – dosahuje skutočnú zapustenú alebo zapustenú inštaláciu, pričom si zachováva výhodu širokého nosného povrchu formátu hlavy tlačidla.
• Neštandardné dĺžky rukoväte: Kryty spotrebného tovaru často používajú nahromadenie materiálu, ktoré nezodpovedá štandardným prírastkom dĺžky skrutiek. Vlastná dĺžka uchopenia zaisťuje, že stopka bez závitu presahuje presne zovretú hrúbku, čím sa maximalizuje hĺbka záberu závitu v časti so závitom nižšie bez toho, aby stopka klesla nadol pred dosiahnutím plnej upínacej sily.
• Konštrukcia integrovaných podložiek: Trvalo pripevnený prvok podložky pod prírubou hlavy gombíka – zatlačený na miesto počas výroby – eliminuje montážny krok umiestňovania samostatnej podložky, znižuje počet dielov a zabraňuje strate podložky v prostrediach montáže malých komponentov, ako sú továrne na výrobu detských hračiek a výrobné linky na nástroje.
• Vopred aplikované záplaty na zaistenie závitov: Mikroenkapsulované anaeróbne lepidlo aplikované na závit počas výroby poskytuje odolnosť voči vibráciám bez toho, aby operátori museli aplikovať tekutý prostriedok na zaistenie závitov v mieste montáže – čo je kritické pre automatizačné zariadenia a montážne linky zdravotníckych pomôcok, kde sú kontrolované požiadavky na konzistenciu a čistotu procesu.
• Vlastné označenie hlavy alebo značka: Pre spotrebnú elektroniku a prémiové domáce spotrebiče, kde je hlava spojovacieho prvku viditeľným dizajnovým prvkom, sú k dispozícii laserom leptané alebo vyrazené identifikačné značky, symboly triedy alebo identifikátory značky na povrchu kupoly ako súčasť vlastnej objednávky od spoločnosti Shanghai Soverchannel Industrial Co., Ltd.

Ako výrobca integrujúci výskum a vývoj, výrobu a predaj sa spoločnosť Shanghai Soverchannel Industrial Co., Ltd. zaoberá vývojom vlastných gombíkových skrutiek od výkresovej kontroly cez výrobu prototypu až po hromadnú dodávku – poskytuje inžinierske konzultácie o geometrii hlavy, triede materiálu, povrchovej úprave a špecifikácii závitov ako integrovaný balík, namiesto toho, aby zákazníci očakávali, že tieto kompromisy vyriešia nezávisle pred zadaním objednávky.
