Prečo vám číslo triedy Bolt vlastne hovorí vzorec sily

Dvojciferná trieda vlastností vytlačená na každej hlave skrutiek s vysokou pevnosťou nie je ľubovoľná – kóduje dve mechanické vlastnosti v jednom označení. Vezmite si ako príklad stupeň 10.9: prvé číslo, 10, označuje minimálnu pevnosť v ťahu 1 000 MPa, zatiaľ čo číslica za desatinnou čiarkou, 9, predstavuje pomer klzu k ťahu 0,9, čo dáva minimálnu medzu klzu 900 MPa. Stupeň 8.8 má rovnakú logiku - 800 MPa v ťahu, 640 MPa výťažok. Tento systém, štandardizovaný podľa ISO 898-1 a zosúladený s čínskou normou GB/T 3098.1, znamená, že inžinieri môžu čítať parametre nosnosti priamo z označenia hlavy bez toho, aby museli odkazovať na samostatný technický list.

Pre spoje oceľových konštrukcií sú dve triedy špecifikované v GB/T 1228 a GB/T 3632 8,8 a 10,9. Stupeň 10.9 poskytuje približne o 30 % väčšiu pevnosť v ťahu ako 8.8 pri 25 – 40 % cenovej prémii – kompromis, ktorý dáva zmysel pri výškových rámoch, strechách s dlhým rozpätím a ťažkých priemyselných platformách, kde zníženie počtu skrutiek tiež znižuje počet vyvŕtaných otvorov a zachováva prierez člena. Stupeň 8.8, na druhej strane, zostáva predvoleným pre všeobecnú konštrukčnú výrobu: nákladovo efektívny, široko dostupný vo všetkých štandardných veľkostiach od M12 do M36 a postačujúci pre väčšinu spojení nosník-stĺp pri miernom zaťažení.

Jedno dôležité upresnenie: vyššia známka nemusí vždy znamenať lepšie. So zvyšujúcou sa pevnosťou klesá húževnatosť a stúpa citlivosť na vodíkové skrehnutie. Výber triedy 10,9, kde je 8,8 adekvátna, zvyšuje náklady a zvyšuje riziko korózie pod napätím v korozívnom prostredí. Správnym prístupom je zosúladiť triedu vlastností s vypočítaným zaťažením spoja a bezpečnostným faktorom v konštrukčnom návrhu – neprevyšovať pre istotu.

Veľké šesťhranné vs. torzné šmyky: Výber správneho typu pripojenia pre váš projekt

Vysokopevnostné skrutky oceľovej konštrukcie prichádzajú v dvoch základných konfiguráciách pre štrukturálne použitie podľa čínskych národných noriem a výber medzi nimi ovplyvňuje rýchlosť inštalácie, náklady a výsledky kontroly kvality viac, než si väčšina inžinierov spočiatku uvedomuje.

Veľké šesťhranné skrutky s vysokou pevnosťou (GB/T 1228)

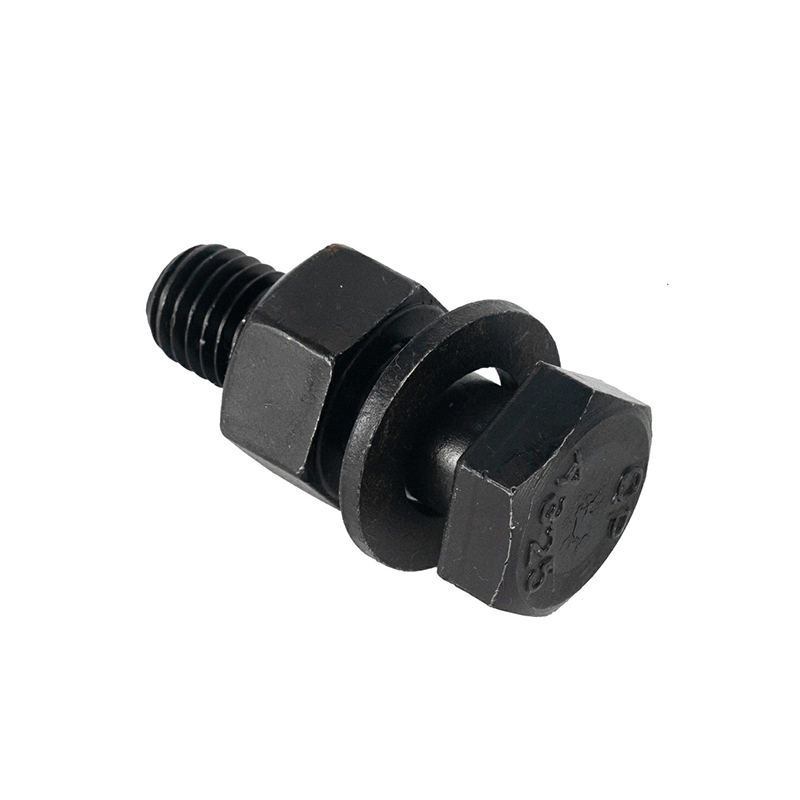

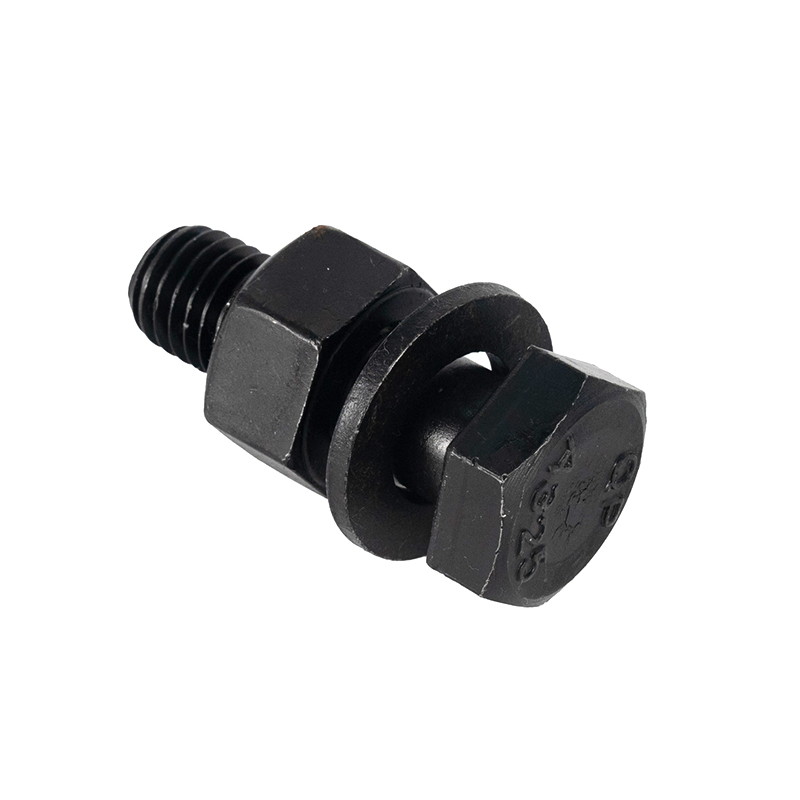

Veľké šesťhranné skrutky sú tradičnejšieho typu a používajú sa spolu s prispôsobenými maticami a tvrdenými podložkami. Predpätie sa dosiahne použitím kalibrovaného krútiaceho momentu pomocou momentového kľúča. To dáva inštalatérovi presné ovládanie, vďaka čomu sú vhodné pre spojenia, ktoré znášajú dynamické zaťaženie – žeriavové nosníky, mostovky a konštrukcie vystavené vibráciám alebo cyklickému namáhaniu. Metóda kontroly krútiaceho momentu si vyžaduje prísne dodržiavanie špecifikácií: nedostatočné utiahnutie ponecháva nedostatočné predpätie, pri nadmernom utiahnutí hrozí prasknutie skrutky alebo odizolovanie závitu. Pri veľkých projektoch sa musí kalibrácia momentového kľúča denne overovať.

Vysokopevnostné skrutky v torznom strihu (GB/T 3632)

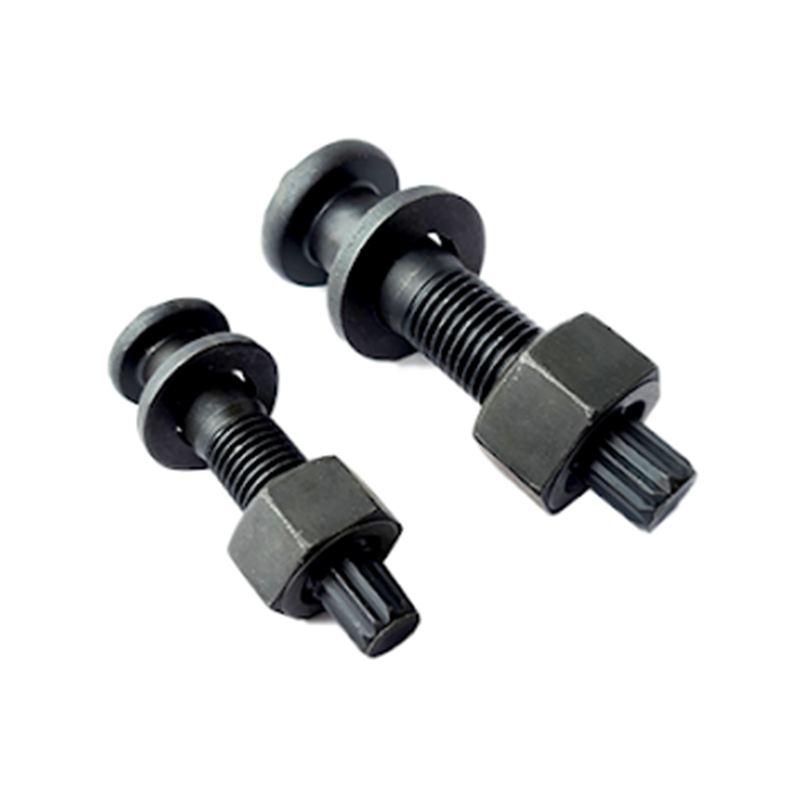

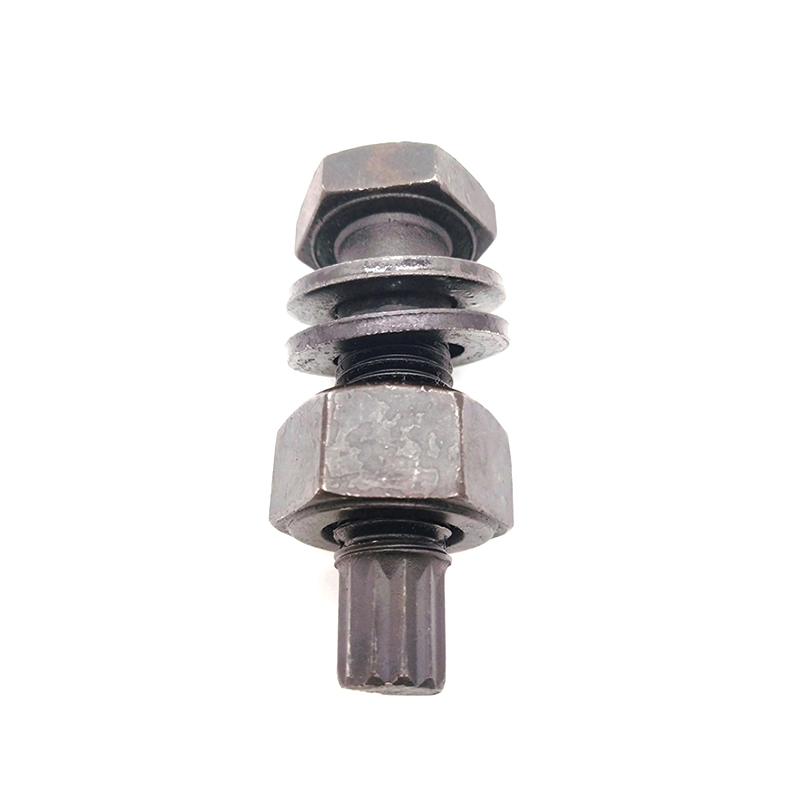

Torzné šmykové skrutky majú na konci drieku hrot. Počas inštalácie sa pomocou špeciálneho elektrického kľúča súčasne uchytí matica aj koncovka. Ako postupuje uťahovanie, koncovka sa odstrihne vo vopred vytvorenej krkolomnej drážke presne vtedy, keď skrutka dosiahne svoje špecifikované predpätie – čím sa eliminuje potreba merania krútiaceho momentu. Odstrihnutý hrot je vizuálnym potvrdením, že inštalácia je úplná a správna. Tento samoindikačný mechanizmus výrazne urýchľuje kontrolu torzných strižných skrutiek v teréne a znižuje závislosť na zručnosti operátora. Uprednostňujú sa vo výškových budovách a oceľových konštrukciách s veľkým rozpätím, kde účinnosť inštalácie priamo ovplyvňuje harmonogram výstavby.

Praktický kompromis je jednoduchý: torzné šmykové skrutky stoja viac za kus a vyžadujú si vlastné elektrické kľúče. Ak kľúč na mieste zlyhá, práca sa zastaví. Veľké šesťhranné skrutky sú univerzálnejšie kompatibilné so štandardnými nástrojmi a sú lepšou voľbou, keď je dostupnosť nástroja neistá alebo keď si návrh spojenia vyžaduje opätovné utiahnutie počas fázovej konštrukcie.

Čo kalenie a popúšťanie v skutočnosti robí so skrutkami ocele – a prečo je to dôležité v konštrukčných spojoch

Fráza „kalené a temperované“ sa objavuje prakticky v každej špecifikácii skrutiek s vysokou pevnosťou, vrátane GB/T 1228, GB/T 3632 a ich medzinárodných ekvivalentov. Pochopenie toho, čo tento cyklus tepelného spracovania skutočne dosahuje – namiesto toho, aby sa to považovalo za všeobecné tvrdenie o kvalite – pomáha inžinierom obstarávania posúdiť schopnosti dodávateľa a vyhnúť sa zlyhaniam v kritických spojeniach.

Kalenie zahŕňa zahriatie skrutky na teplotu vyššiu ako 880 – 960 °C (v závislosti od zloženia zliatiny), kým sa legujúce prvky ako chróm, molybdén a titán úplne nerozpustia v oceľovej matrici. Svorník sa potom rýchlo ochladí v kvapalnom médiu, čím sa mikroštruktúra uzavrie do tvrdej, ale krehkej martenzitovej fázy. V tomto štádiu má skrutka maximálnu tvrdosť, ale pri namáhaní je nebezpečne náchylná na prasknutie. Okamžite nasleduje temperovanie: skrutka sa znovu zahreje na 420–600 °C, aby sa uvoľnili vnútorné napätia a premenil krehký martenzit na jemnú temperovanú sorbitovú štruktúru. Tým sa obnoví húževnatosť pri zachovaní zvýšenej pevnosti dosiahnutej počas kalenia.

Teplota popúšťania je kľúčovou premennou, ktorá určuje konečnú rovnováhu medzi pevnosťou a húževnatosťou. V prípade skrutiek slúžiacich v prostredí s nízkou teplotou – napríklad vonkajšie oceľové konštrukcie v severných klimatických podmienkach – musí popúšťanie pri metalografickej kontrole vytvoriť mikroštruktúru s hodnotením 1 – 3,5, čím sa zabezpečí primeraná odolnosť proti nárazu pri teplotách pod nulou. Pre skrutky triedy 8.8 s priemerom závitu presahujúcim M20 sa podľa čínskych noriem vyžadujú materiály z legovanej ocele a protokoly o vákuovom kalení, aby sa zaručila primeraná kaliteľnosť cez celý prierez skrutky.

V Shanghai Soverchannel Industrial Co., Ltd. a jej výrobnom závode Nantong Jinzhai Hardware Co., Ltd. je proces kalenia a temperovania integrovaný do celoprocesného kontrolného systému postaveného na dlhoročných skúsenostiach v automobilovom priemysle spojovacích materiálov – v sektore, kde sú požiadavky na výkon skrutiek pravdepodobne prísnejšie ako väčšina konštrukčných aplikácií. Rovnaká metalurgická disciplína aplikovaná na spojovacie prvky pre automobilový priemysel sa vzťahuje na všetky nami vyrábané vysokopevnostné skrutky s oceľovou konštrukciou, od M12 po M36 na úrovni výkonu 8,8 aj 10,9.

Ako výber priemeru skrutky ovplyvňuje účinnosť spoja v spojoch oceľových konštrukcií

Určenie správneho priemeru skrutky nie je len o prispôsobení veľkosti otvoru v spojovacej doske – priamo ovplyvňuje šmykovú kapacitu spoja, čistú plochu prierezu pripojeného prvku a počet skrutiek potrebných na prenos projektovaného zaťaženia. V praxi si projekty od ľahkých priemyselných oceľových rámov po strešné nosníky s dlhým rozpätím vyžadujú výber rôznych priemerov dokonca aj v rámci radu M12–M36.

• M16 a M20 sú ťahúňmi ľahších oceľových konštrukcií – prípojky sekundárnych nosníkov, väznice, výstuhy a základové dosky stĺpov v nízkopodlažných priemyselných budovách. M20 je často minimálny priemer špecifikovaný štrukturálnymi predpismi pre primárne spojenia kvôli jeho rovnováhe medzi kapacitou a nákladmi na vŕtanie.
• M22 a M24 pokrývajú stredný rozsah: momentové spojenia hlavného nosníka so stĺpom vo viacposchodových rámoch, ťažké koncové dosky žeriavových nosníkov a prenosové konštrukcie. Skok z M20 na M22 pridáva približne 20 % šmykovej kapacity na skrutku, čo môže významne znížiť počet skrutiek v preplnených spojovacích zónach.
• M27 a M30 sa používajú v scenároch vysokého zaťaženia – ťažké priemyselné plošiny, mostné približovacie konštrukcie a priestorové rámy s veľkým rozpätím. Pri týchto priemeroch sa požiadavky na krútiaci moment na predpínanie podstatne zvyšujú a výber nástroja sa stáva dôležitejším logistickým hľadiskom na mieste.
• M36 predstavuje hornú hranicu štandardného rozsahu a je zvyčajne vyhradený pre aplikácie kotevných skrutiek, veľmi ťažké spoje stĺpov alebo spojenia, kde obmedzenia prístupu obmedzujú počet skrutiek, ktoré sa fyzicky zmestia do geometrie spoja.

Jedným z často prehliadaných faktorov je vzťah medzi priemerom skrutky a hrúbkou prvku. Zväčšenie priemeru skrutky na získanie šmykovej kapacity môže spôsobiť problémy so strihom pri pretláčaní v tenších styčníkových doskách alebo koncových doskách, čo si vyžaduje buď zvýšenie hrúbky dosky, alebo návrat k menšiemu priemeru s vyšším počtom skrutiek. Konštruktéri a inžinieri pripojení zvyčajne optimalizujú tento kompromis pomocou iteratívnych výpočtov namiesto toho, aby sa štandardne používal najväčší dostupný priemer.

Metódy predpínania pre vysokopevnostné konštrukčné skrutky: kontrola krútiaceho momentu, indikátory otáčania matice a priameho napnutia

Dosiahnutie správneho predpätia skrutky je to, čo odlišuje spojenie typu s vysokou pevnosťou trenia od jednoduchého spojenia s ložiskom. Predpätie vytvára upínaciu silu medzi spojenými oceľovými povrchmi, ktorá vytvára trenie – a je to práve toto trenie, nie šmyk skrutky, čo prenáša zaťaženie v kritickom spoji. Podľa GB/T 1228 sa uznávajú tri spôsoby inštalácie, z ktorých každá má odlišné dôsledky na kontrolu kvality.

Metóda riadenia krútiaceho momentu

Najpoužívanejší prístup pre veľké šesťhranné skrutky. Kalibrovaný momentový kľúč aplikuje vopred vypočítanú hodnotu uťahovacieho momentu odvodenú z denného testovania reprezentatívnych zostáv skrutiek pomocou skutočných inštalačných nástrojov. Vzťah medzi krútiacim momentom a predpätím je ovplyvnený trením závitu, trením čela matice a povrchovým mazaním – preto musí byť hodnota krútiaceho momentu overená pomocou presnej šarže upevňovacieho prvku a konfigurácie nástroja naplánovanej na daný deň, nie prevzatá zo všeobecnej tabuľky.

Metóda sústruženia orechov

Všetky skrutky v spoji sú najskôr utiahnuté do pevného stavu – odpor, ktorý pociťuje osoba pomocou štandardného kľúča alebo niekoľkých úderov rázového kľúča. Z tesnej utiahnutej polohy sa potom matica otočí o určený uhol (zvyčajne o 1/3 až 2/3 celej otáčky v závislosti od dĺžky skrutky a dĺžky uchopenia). Táto metóda sa v niektorých aplikáciách považuje za spoľahlivejšiu ako riadenie krútiaceho momentu, pretože je menej citlivá na variabilitu trenia. Vyžaduje si to však jasné označenie počiatočnej tesnej polohy, aby bolo meranie uhla presné.

Samoindikačná metóda torzného šmyku (GB/T 3632)

Ako je uvedené pri porovnaní typov skrutiek vyššie, zlomenie hrotu na vopred vytvorenej šmykovej drážke poskytuje mechanickú záruku predpätia bez potreby merania krútiaceho momentu alebo sledovania uhla natočenia. Kontrola po inštalácii je jednoduchá: každá skrutka s neporušenou koncovkou nebola riadne dotiahnutá. Po inštalácii by sa malo vykonať overovacie testovanie pomocou nedeštruktívneho hodnotenia alebo kontroly kalibrácie napätia skrutiek na kritických spojoch, najmä v seizmických zónach alebo konštrukciách vystavených dynamickému zaťaženiu.

OEM a neštandardná výroba vysokopevnostných skrutiek: Keď štandardné veľkosti nedostačujú

Nie každé spojenie oceľovej konštrukcie je možné vyriešiť štandardnou skrutkou M20 alebo M24 z katalógu. Projekty modernizácie, na mieru vyrobený spojovací hardvér, patentované konštrukčné systémy a špecializované priemyselné zariadenia si často vyžadujú spojovacie prvky, ktoré nespadajú do rozmerového rozsahu GB/T 1228 alebo GB/T 3632. Tu sa OEM a neštandardná výrobná schopnosť stávajú skutočným rozlišovacím znakom a nie marketingovým tvrdením.

Shanghai Soverchannel Industrial Co., Ltd. je OEM/ODM výrobca vysokopevnostných skrutiek pre oceľové konštrukcie a továreň pôsobiaca prostredníctvom svojej výrobnej základne, Nantong Jinzhai Hardware Co., Ltd. Zázemie spoločnosti v oblasti spojovacích materiálov pre automobilový priemysel je tu obzvlášť dôležité: automobilový priemysel bežne vyžaduje zložité neštandardné geometrie spojovacích prvkov – hlavy prírub, tvary závitov s nulovou toleranciou, mechanické vlastnosti s tesnými odchýlkami, vlastné rozmery. Táto inžinierska a výrobná disciplína sa prenáša priamo na prispôsobenie konštrukčných spojovacích prvkov.

Vysokopevnostné skrutky oceľovej konštrukcie Vlastné možnosti spoločnosti Shanghai Soverchannel Industrial Co., Ltd. zahŕňajú:

• Neštandardné dĺžky stopky a dĺžky rukoväte mimo štandardného rozsahu, pre hrubé spojovacie balíky alebo aplikácie s predĺženým dosahom
• Vlastné stúpanie závitu alebo konfigurácia čiastočného závitu pre špecifické požiadavky na geometriu spoja

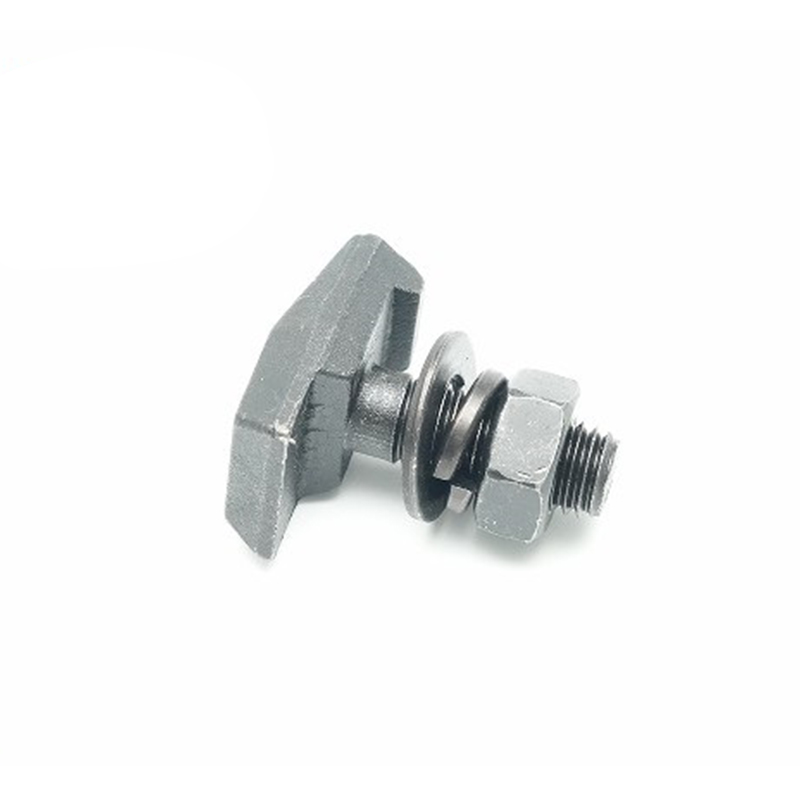

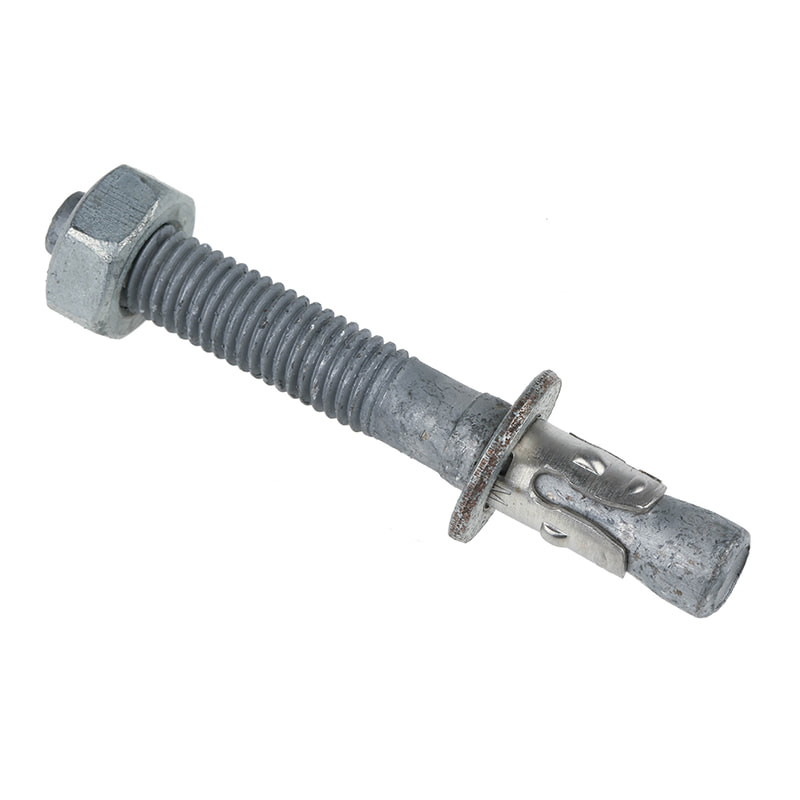

• Upevňovacie komponenty špeciálneho tvaru – T-skrutky, zostavy kotevných tyčí, zváracie kolíky a zložité tvarované diely – vyrábané podľa výkresov zákazníka
• Kompletná certifikácia mechanických vlastností pre neštandardné položky vrátane overenia tvrdosti, skúšok ťahom a správ o metalografickej kontrole

Kľúčovou technickou požiadavkou pre každú neštandardnú skrutku s vysokou pevnosťou je, že špecifikácia materiálu a protokol tepelného spracovania musia byť dodržané bez ohľadu na zmeny geometrie. Neštandardná dĺžka stopky nemení potrebu správneho kalenia a popúšťania pomocou legovanej ocele zvolenej pre požadovanú úroveň výkonu. Spoľahliví výrobcovia OEM považujú neštandardné skrutky za konštrukčné komponenty, nie za variácie hardvéru.
