Plne závitové tyče: Priemyselné aplikácie, triedy a sprievodca výberom

Prejdite sa po akomkoľvek veľkom stavenisku, priemyselnom závode alebo elektroinštalácii a nájdete cez ňu závitové tyče, ktoré držia stropné mriežky na mieste, ukotvujú základne zariadení, podporujú káblové žľaby a spájajú konštrukčnú oceľ. Medzi rôznymi dostupnými typmi celozávitové tyče vynikajú ako najuniverzálnejšie : kontinuálne závitové od jedného konca k druhému, môžu byť na mieste narezané na akúkoľvek požadovanú dĺžku, umiestnené v akomkoľvek bode ich dĺžky a upravené po inštalácii. Pre inžinierov a obstarávacie tímy, ktoré získavajú spojovacie prvky vo viacerých aplikáciách, je táto flexibilita významnou prevádzkovou výhodou. Táto príručka popisuje, čo sú tyče s plným závitom, kde sa používajú, ako vybrať správnu triedu a na čo si dať pozor pri inštalácii.

Čím sa tyče s plným závitom líšia od ostatných spojovacích prvkov

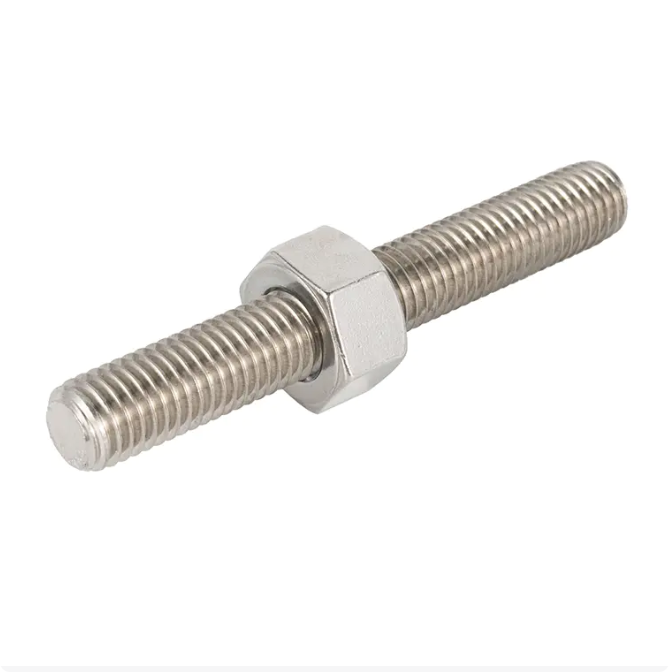

Charakteristickým znakom tyče s plným závitom je nepretržité závitovanie po celej jej dĺžke – žiadna hladká stopka, žiadna stredná časť bez závitu. Tento jediný dizajnový prvok vytvára možnosti, ktorým sa čiastočne závitové spojovacie prvky nemôžu rovnať.

Porovnajte hlavné typy vedľa seba:

Pretože tyč s plným závitom nemá hlavu a nie je závislá na pevnej dĺžke, je jedinečne vhodná pre aplikácie s dlhým rozpätím – stropné závesy, podpery horných potrubí, konštrukčné spojovacie tyče – kde sa bod pripojenia mení a rezanie na mieste je štandardnou praxou. Matica môže byť umiestnená kdekoľvek pozdĺž tyče a dve tyče môžu byť spojené koncami pomocou spojovacej matice, čím sa rozširuje dosah bez špeciálnej výroby.

Preskúmajte naše sortiment plne závitových tyčí pre štandardné a vlastné rozmery uhlíkovej ocele, legovanej ocele a nehrdzavejúcej ocele.

Kľúčové priemyselné aplikácie tyčí s plným závitom

Len málo spojovacích prvkov sa objavuje v toľkých odlišných odvetviach ako tyč s plným závitom. Jeho kombinácia nastaviteľnosti, pevnosti v ťahu a dostupnosti materiálov odolných voči korózii z neho robí predvolenú voľbu pre upevňovacie úlohy s dlhým dosahom v nasledujúcich sektoroch.

Konštrukcia — Oceľová konštrukcia, stropné nosníky a vopred zabudované upevnenie

V konštrukčnej konštrukcii sa tyče s plným závitom používajú na spojenie komponentov oceľového rámu dohromady, pripojenie kotevných systémov zapustených do betónu k nadštandardným konštrukciám a zavesenie systémov stropných mriežok na stropné dosky. Ich schopnosť rezať na presné dĺžky na mieste eliminuje potrebu na mieru vyrobených spojovacích prvkov pre každý spojovací bod. Vopred zabudované tyče zaliate do betónu počas liatia vytvárajú kotviace body pre následné konštrukčné spojenia - technika široko používaná v základoch stĺpov, základoch zariadení a nosných systémoch závesových stien. Pre konštrukčné oceľové spoje, oceľové konštrukcie vysokopevnostné skrutky dopĺňajú závitové tyče tam, kde je potrebná vyššia upínacia sila v kompaktných vzoroch skrutiek.

Strojové zariadenia — Montáž zariadenia a pripojenia rámu

Pri výrobe strojov a montáži priemyselných zariadení slúžia tyče s plným závitom ako spojovacie skrutky rámu, polohovacie prvky prípravku a nastaviteľné vodiace skrutky, kde sa posuvná matica musí pohybovať po dĺžke tyče. Nepretržitý závit umožňuje nastavenie polohy pripojených komponentov po montáži – schopnosť, ktorú skrutky s pevnou dĺžkou nemôžu poskytnúť. To z nich robí štandardné komponenty v rámoch strojov, testovacích prípravkoch a modulárnych montážnych systémoch, kde je jemné doladenie rozmerov súčasťou procesu inštalácie.

Energetika — káblové žľaby, podpery káblov a upevnenie transformátora

Elektrické inštalácie vo veľkej miere závisia od závitových tyčí na zavesenie káblových žľabov na štrukturálne stropy a steny, na podopretie káblových vedení a na upevnenie transformátora a rozvádzača na montážne rámy. Tyče sú zvyčajne spárované s kanálovými maticami a pružinovými maticami na premiestnenie bez použitia náradia pozdĺž systémov kanálov vzpier – štandardná metóda zavesenia v komerčných a priemyselných elektrotechnických prácach. Rýchlosť inštalácie a flexibilita polohy robia z plne závitových tyčí preferovaný upevňovací prvok pre tieto systémy.

Petrochemické a potrubné inžinierstvo — Diaľkové spojenia a upevnenie odolné voči korózii

V petrochemických závodoch a infraštruktúre potrubí sa závitové tyče používajú na podopretie potrubí na dlhých horizontálnych trasách, na upevnenie ventilov a prístrojového vybavenia k stojanom na potrubia a na upevnenie nádrží a tlakových nádob na konštrukčné podpery. Náročné prostredia rafinérií a chemických spracovateľských závodov – vysoké teploty, vystavenie chemikáliám, zvýšená vlhkosť – si vyžadujú skôr materiály špecifikované ako štandardná uhlíková oceľ. Tu sa stávajú nevyhnutné druhy legovanej ocele a varianty nehrdzavejúcej ocele, ako je uvedené v časti o materiáloch nižšie.

Dekoračné inžinierstvo - vnútorné zavesenie, osvetlenie a úprava závesovej steny

Pri architektonických a interiérových prácach poskytujú plne závitové tyče nastaviteľný závesný systém pre závesné svietidlá, dekoratívne stropné prvky a nastavenie konzoly na závesy. Schopnosť umiestniť maticu kdekoľvek pozdĺž dĺžky tyče a zaistiť ju na mieste umožňuje dodávateľom jemne doladiť výšku inštalácie po upevnení tyče - praktická výhoda pri práci s nerovnými konštrukčnými stropmi alebo šikmými povrchmi.

Materiálové triedy a výkonnostné požiadavky

Výber správnej triedy materiálu je najdôslednejším rozhodnutím o špecifikácii pre tyče s plným závitom. Každá z týchto troch hlavných kategórií sa týka odlišného súboru pracovných podmienok.

Štandardná uhlíková oceľ — Všeobecné aplikácie

Nízko- a stredne uhlíkové oceľové závitové tyče (bežne spĺňajúce ASTM A307 Grade A alebo ekvivalentné normy DIN/ISO) sú predvolenou voľbou pre vnútorné konštrukčné aplikácie, suché prostredia a nekritické zostavy. Ponúkajú najlepšiu hodnotu na jednotku pevnosti v ťahu a dajú sa jednoducho rezať, závitovať a galvanizovať pre miernu ochranu proti korózii. Pre štandardné konštrukcie, rámovanie strojov a vnútorné elektrické práce v chránených prostrediach je uhlíková oceľ zvyčajne vhodnou špecifikáciou.

Vysokopevnostná legovaná oceľ – služby pre vysoké zaťaženie a vysoké teploty

Ak štandardná uhlíková oceľ nepostačuje – vysokotlakové potrubné systémy, zariadenia na výrobu energie, zostavy tlakových nádob a konštrukčné spoje vyžadujúce zvýšenú pevnosť v ťahu – špecifikujú sa druhy legovanej ocele. Najpoužívanejšia je ASTM A193 Grade B7, chróm-molybdénová legovaná oceľ, ktorá je kalená a popúšťaná na dosiahnutie minimálnej medze klzu 105 ksi a pevnosti v ťahu 125 ksi. Je dimenzovaný na prevádzkové teploty až do 427 °C (800 °F), čo z neho robí štandardnú špecifikáciu pre ropu a plyn, výrobu energie a ťažké priemyselné upevňovanie. náš Závitové tyče ASTM A193 B7 pre použitie pri vysokých teplotách sú vyrábané podľa úplnej špecifikácie so správami o skúške materiálu dostupnými pre každú šaržu.

Pre nízkoteplotné a kryogénne aplikácie – bežné v zariadeniach LNG a infraštruktúre chladiarní – ASTM A320 Grade L7 poskytuje požadovanú rázovú húževnatosť pri teplotách pod nulou, ktorú štandardná legovaná oceľ B7 nedokáže poskytnúť. Pozrite si naše Závitové tyče ASTM A320 L7 pre prevádzku pri nízkych teplotách pre špecifikácie a dostupné veľkosti.

Nerezová oceľ — Prostredie odolné voči korózii a vysokej čistote

V prostrediach, kde uhlíková oceľ neprijateľne rýchlo koroduje – pobrežné stavby, chemické spracovanie, potravinárske a farmaceutické zariadenia, vonkajšie architektonické práce – sú špecifikované závitové tyče z nehrdzavejúcej ocele. Trieda 304 pokrýva väčšinu vnútorných a všeobecných vonkajších aplikácií. Trieda 316, ktorá obsahuje molybdén pre zvýšenú odolnosť voči chloridom a chemickej expozícii, sa vyžaduje v námornom, petrochemickom a kyslom prostredí. Kompromisom sú náklady: nehrdzavejúce tyče majú oproti uhlíkovej oceli významnú cenu, a preto je dôležité správne posúdenie životného prostredia pred špecifikáciou.

Ako vybrať správnu tyč s plným závitom pre váš projekt

Štyri špecifikované rozmery určujú, či tyč s plným závitom bude fungovať správne v danej aplikácii.

1. Priemer a stúpanie závitu

Priemer a stúpanie závitu sa musia zhodovať s maticami a závitovými otvormi v zostave. Metrické tyče sa riadia normami ISO (M6 až M64 sú najbežnejšie v priemyselných prácach); Prúty palcovej série zodpovedajú UNC alebo UNF podľa ASME B1.1. Miešanie metrického a palcového hardvéru je bežnou chybou inštalácie, ktorá spôsobuje odizolovanie závitov – pred objednaním si overte štandard závitu všetkých protiľahlých komponentov.

2. Dĺžka a rezanie na mieste

Tyče s plným závitom sa zvyčajne dodávajú v štandardných dĺžkach 1 meter alebo 3 metre (alebo ekvivalentné imperiálne dĺžky) a na mieste sa narežú na požadovanú veľkosť pomocou píly, uhlovej brúsky alebo rezačky tyčí. Po rezaní by mal byť odrezaný koniec zbavený otrepov a v prípade potreby by mal byť znovu prerezaný pomocou matrice na obnovenie závitu, aby sa zabezpečilo čisté spojenie matice. Objednávanie tyčí v blízkosti požadovanej dĺžky znižuje plytvanie materiálom a čas rezania.

3. Povrchová úprava

Pre tyče z uhlíkovej ocele vo vonkajšom alebo mierne korozívnom prostredí poskytuje základnú ochranu zinkovanie (elektrogalvanizované). Žiarové zinkovanie ponúka ťažší náter a výrazne dlhšiu životnosť v exteriéri. Pre silné korózne prostredia je špecifikácia nehrdzavejúcej ocele spoľahlivejšia ako spoliehanie sa na povrchové povlaky na uhlíkovej oceli. náš ťažké šesťhranné matice pre zostavy závitových tyčí sú k dispozícii v zodpovedajúcich povrchových úpravách, aby sa zabezpečila galvanická kompatibilita naprieč zostavou spojovacieho prvku.

4. Kompatibilita párovacieho hardvéru

Plne závitová tyč funguje ako súčasť systému. Matice, podložky a spojky s ním spárované musia zodpovedať štandardu závitu, triede a povrchovej úprave. Pre tyč z vysokopevnostnej zliatiny (B7) sú štandardnou dvojicou ťažké šesťhranné matice ASTM A194 Grade 2H. Pre nerezové tyče použite nerezové matice rovnakej kvality, aby ste zabránili galvanickej korózii na rozhraní. Neprispôsobenie triedy matíc k triede tyče – najmä použitie matíc so štandardnou pevnosťou na tyčiach s vysokou pevnosťou – prenáša napätie na slabší komponent a ohrozuje menovitý výkon zostavy.

Tipy na inštaláciu a bežné chyby, ktorým sa treba vyhnúť

Plne závitové tyče sa inštalujú jednoducho, ale za väčšinu zlyhaní v teréne stojí niekoľko opakujúcich sa chýb.

Rezanie bez odhrotovania. Odrezaný koniec s ostrapom alebo stlačeným závitom nezachytí maticu čisto. Konce rezu vždy odhrotujte pilníkom alebo brúskou, a ak bol rez vedený čepeľou, ktorá deformovala profil závitu, závit znova preveďte matricou. Natlačenie matice na poškodený závit spôsobuje zadretie a sťažuje alebo znemožňuje následnú demontáž.

Nedostatočné utiahnutie v závesných aplikáciách. Závitové tyče v hornom závese – stropné rošty, káblové žľaby, osvetlenie – sa spoliehajú na správny uťahovací moment matice, aby udržali upínacie zaťaženie proti vibráciám. Nedostatočne utiahnuté spoje sa postupne sťahujú, najmä v prostrediach s mechanickými vibráciami zo zariadení HVAC alebo pešou premávkou na poschodiach vyššie. Použite momentový kľúč alebo kalibrovaný rázový uťahovák a tam, kde sa očakávajú vibrácie, naneste zmes na zaistenie závitov.

Preskakovanie proti zadieraniu na nerezových zostavách. Závity z nehrdzavejúcej ocele sú náchylné na zadretie – vrstva oxidu, ktorá dodáva nehrdzavejúcej oceli odolnosť proti korózii, tiež zvyšuje trenie medzi lícovanými nehrdzavejúcimi závitmi pod krútiacim momentom. Akonáhle začne zadretie, matica sa zachytí a tyč sa musí odrezať. Pred montážou naneste na nerezové závity disulfid molybdénový alebo zmes proti zadieraniu na báze PTFE a pred použitím krútiaceho momentu pomaly dotiahnite rukou.

Použitie nesprávnej triedy matíc. Pri vysoko zaťažených konštrukčných a tlakových aplikáciách musí byť matica dimenzovaná tak, aby zodpovedala tyči. Štandardná šesťhranná matica na tyči A193 B7 sa odtrhne skôr, ako sa tyč povolí – režim poruchy je v matici, nie v tyči a zostava nedáva žiadne varovanie predtým, ako sa uvoľní. Špecifikujte ťažké šesťhranné matice príslušnej triedy ASTM A194 pre všetky zostavy tyčí s vysokou pevnosťou.

Ignorovanie tepelnej rozťažnosti pri vysokoteplotnej prevádzke. Pri výrobe energie a petrochemických aplikáciách, kde tyče pracujú pri zvýšených teplotách, sa zostava musí prispôsobiť tepelnej rozťažnosti. Spoje s pevným koncom bez tolerancie na roztiahnutie vytvárajú ohybové napätie v tyči, keď sa systém zahrieva. Pri špecifikovaní tyčí s plným závitom pre vysokoteplotné použitie si pozrite príslušné technické normy pre požiadavky na kompenzátory
