Skrutka so šesťhrannou hlavou: Normy, materiály, triedy a priemyselné aplikácie

Zoberte skrutku so šesťhrannou hlavou a držíte najpoužívanejší priemyselný spojovací prvok na zemi. Oceľové rámy, bloky motorov, trupy lodí, mostovky – všade sa objavuje rovnaký šesťstranný profil, utiahnutý nástrojom rovnakej triedy, spoľahlivý s nákladmi, ktoré by zničili menšie spojenia. Tá všadeprítomnosť nie je náhodná. Je výsledkom geometrie, ktorá spája skutočnú mechanickú výhodu do kompaktnej, štandardizovanej formy. Ale všadeprítomnosť tiež vyvoláva spokojnosť: inžinieri a nákupcovia, ktorí považujú všetky skrutky so šesťhrannou hlavou za vzájomne zameniteľné, bežne končia s nesprávnou kvalitou spojovacích prvkov v kritických spojoch, koróziou na vonkajších zostavách a nesúladom rozmerov, ktoré spomaľujú inštaláciu. Táto príručka pracuje s piatimi rozmermi, ktoré v skutočnosti určujú, či bude skrutka so šesťhrannou hlavou fungovať – štandardný systém, materiál, trieda, povrchová úprava a prispôsobenie aplikácie – takže si môžete vybrať skôr s istotou ako zvykom.

Čím sa skrutka so šesťhrannou hlavou líši od ostatných spojovacích prvkov

Šesťhranná hlava poskytuje šesť plochých dosadacích plôch pre kľúč alebo objímku. Táto geometria umožňuje aplikáciu vysokého krútiaceho momentu bez toho, aby nástroj skĺzol, a to pomocou nástrojov, ktoré už vlastní každá dielňa, terénna posádka a montážna linka. Imbusový kľúč vyžaduje zapustenú objímku; bit Torx vyžaduje zodpovedajúci hviezdicový profil. Šesťhranná hlava funguje s otvorenými kľúčmi, nástrčkovými kľúčmi, račňovými objímkami a rázovými unášačmi – inventár nástrojov je efektívne univerzálny.

Je potrebné zachovať rozdiel medzi a šesťhranná skrutka a a skrutka so šesťhrannou hlavou . Obidva majú šesťstrannú hlavu a stopku s vonkajším závitom, ale skrutky so šesťhrannou hlavou sú vyrábané s prísnejšími rozmerovými toleranciami a obsahujú pod hlavou podložku. V praxi sú šesťhranné skrutky dominantnou voľbou pre konštrukčné a konštrukčné zostavy, kde matica poskytuje spojovací závit; Skrutky so šesťhrannou hlavou sa uprednostňujú v aplikáciách presných strojov, kde sa upevňovací prvok zasúva priamo do závitového otvoru. Keď sa v špecifikačnom liste uvádza „skrutka so šesťhrannou hlavou“, takmer vždy sa to týka širšej kategórie – ale potvrdenie triedy tolerancie pred objednaním zabraňuje problémom s montážou.

Ešte jeden rozdiel: vonkajšie šesťhranné skrutky pre priemyselné aplikácie sú poháňané z vonkajšej strany hlavy, na rozdiel od skrutiek s vnútorným šesťhranom, kde je pohon vnútorný. To je dôležité pri každej zostave, kde je obmedzený prístupový priestor, ale je možné zapojenie nástroja zboku – oceľové konštrukcie a automobilové pomocné rámy sú najjasnejšími príkladmi.

Štandardné systémy: Porovnanie DIN, ISO a ASME

Prevažnú väčšinu skrutiek so šesťhrannou hlavou v globálnych dodávateľských reťazcoch riadia tri štandardné rodiny. Výber medzi nimi nie je estetickým rozhodnutím – ovplyvňuje veľkosť kľúča, stúpanie závitu, triedu tolerancie a cezhraničnú zameniteľnosť.

Systémy DIN a ISO sa geometriou výrazne prekrývajú, nie sú však totožné. Praktický príklad: skrutka M10 podľa DIN 933 je určená pre 17 mm kľúč, zatiaľ čo pri rovnakej menovitej veľkosti podľa ISO 4017 sa používa 16 mm kľúč. Tento jeden milimetrový rozdiel je v dielni s kompletnou súpravou kľúčov irelevantný – môže však spôsobiť oneskorenie pri inštalácii na veľkom stavenisku, kde je inventár nástrojov štandardizovaný. Pre medzinárodné obstarávanie je špecifikácia podľa ISO bezpečnejším štandardom, pretože dodávateľom v ktorejkoľvek krajine jasne signalizuje očakávania interoperability.

Systém ASME používa menovité priemery založené na palcoch a profily závitov Unified National Coarse (UNC) alebo Fine (UNF). V severoamerickom konštrukcii a najmä pri skrutkovaní prírub na olej a plyn – kde sa triedy materiálov ASTM pretínajú s rozmerovými normami ASME – tento systém zostáva štandardným. Kupujúci, ktorí pre severoamerické projekty získavajú zdroje z Číny, by mali pri nákupných objednávkach výslovne uviesť ASME B18.2.1, pretože čínski výrobcovia štandardne používajú metrické DIN/ISO, pokiaľ nie je uvedené inak.

Výber triedy materiálu a pevnosti

Materiál a stupeň sú samostatné rozhodnutia, ktoré sa navzájom dopĺňajú. Materiál určuje základnú koróznu odolnosť a elementárne zloženie; trieda (a jej súvisiace tepelné spracovanie) určuje hornú hranicu mechanického výkonu. Výber nesprávnej kombinácie v oboch smeroch – nadmerná špecifikácia zvyšuje zbytočné náklady, nedostatočná špecifikácia vytvára riziko zlyhania – je jednou z najčastejších chýb pri obstarávaní pri priemyselnom upevňovaní.

Uhlíková oceľ triedy 8,8 pokrýva väčšinu prípadov priemyselného použitia. Ponúka pevnosť v ťahu 800 MPa s primeranou ťažnosťou, je ľahké ho získať na celom svete a prináša predvídateľné náklady. Stupeň 10.9 vstupuje do situácie, kde sa vyžaduje vyššie predpätie v kompaktnom spoji – typickými príkladmi sú komponenty automobilového odpruženia a kryty prevodoviek. Stupeň 12.9 je vyhradený pre skutočne kritické aplikácie s vysokým namáhaním; jeho nižšia ťažnosť v porovnaní s 8,8 znamená, že je citlivejší na nesprávny montážny moment, takže vyžaduje prísnejšie kontroly montáže.

Nerezové triedy vymieňajú pevnosť v ťahu za odolnosť proti korózii. Uzávery A4-80 (nehrdzavejúce 316) pri 800 MPa – ekvivalent 8,8 uhlíkovej ocele – si však zachovávajú tento výkon na neurčito v prostrediach bohatých na chloridy, kde by skrutka z pozinkovanej uhlíkovej ocele korodovala cez svoj povlak v priebehu niekoľkých mesiacov. V námornej a pobrežnej výstavbe sa pri kalkulácii dlhodobých nákladov takmer vždy uprednostňuje nehrdzavejúca oceľ pred opakovanou výmenou spojovacích prvkov z uhlíkovej ocele.

Možnosti povrchovej úpravy a kedy ich použiť

Povrchová úprava je environmentálna ochranná vrstva skrutky so šesťhrannou hlavou. Dokonca aj oceľ správnej triedy bude predčasne korodovať, ak povrchová ochrana nie je prispôsobená prevádzkovému prostrediu. Základný kompromis je medzi hrúbkou povlaku (ktorá ovplyvňuje rozmerové prispôsobenie), koróznym výkonom a cenou.

• Galvanicky pokovovaný zinok (svetlý zinok / BZP) — štandardné komerčné ošetrenie pre vnútorné alebo chránené aplikácie. Typická hrúbka 5-12 µm. Nákladovo efektívne a široko dostupné, ale ponúka obmedzenú ochranu vo vlhkom alebo vonkajšom prostredí. Vhodné pre skrutky triedy 8.8 v krytých oceľových konštrukciách a všeobecných strojoch.
• Žiarové zinkovanie (HDG) — zinok aplikovaný ponorením, čím sa vytvorí 45–85 µm vrstva, ktorá sa metalurgicky spája s oceľou. Poskytuje trvalú vonkajšiu ochranu po celé desaťročia. Hrubý povlak vyžaduje toleranciu v tolerancii závitu (zvyčajne trieda 6AZ/6H), aby sa zachovalo spojenie so štandardnými maticami. Široko používané v stavebníctve, infraštruktúre a poľnohospodárskych zariadeniach.

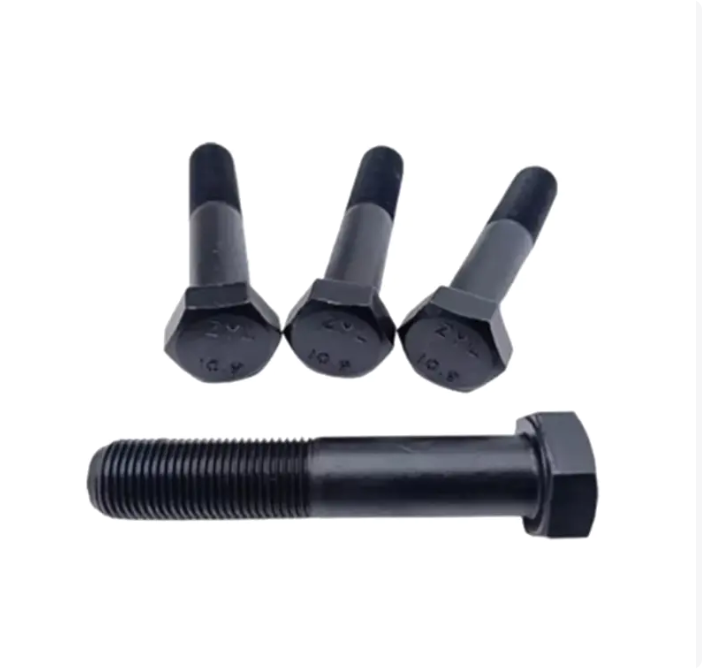

• Čierny oxid — konverzný náter, ktorý ponúka miernu odolnosť proti korózii a znižuje odraz svetla. Používa sa predovšetkým v automobilových interiéroch a nástrojoch, kde na estetike záleží viac ako na dlhodobej ochrane proti korózii. Vždy sa nanáša s doplnkovým olejom alebo voskom.
• Dacromet / geomet — zinkovo-hliníkový náter na vodnej báze aplikovaný v hrúbke 8–12 µm, ktorý ponúka odolnosť proti korózii porovnateľnú so žiarovým zinkovaním pri zlomku hrúbky. Neovplyvňuje lícovanie závitu, čo z neho robí preferovanú povrchovú úpravu pre vysoko kvalitné (10.9, 12.9) skrutky, kde je rozmerový vplyv HDG neprijateľný. Široko špecifikovaný v automobilovom priemysle a veternej energetike.

Pre podrobnejšie rozdelenie výberu náteru podľa prostredia a substrátu, typy povrchovej úpravy skrutiek a sprievodca výberom pokrýva každú možnosť podľa špecifických prevádzkových podmienok. Jednému párovaniu sa treba vyhnúť: žiarové zinkovanie na skrutkách triedy 12.9. Proces morenia pred galvanizáciou predstavuje riziko vodíkového skrehnutia vo vysokopevných oceliach – kombinácia, ktorá spôsobila zdokumentované poruchy v oblasti nosných spojov.

Tam, kde je popri ochrane proti korózii potrebná maximálna odolnosť voči vibráciám, šesťhranné prírubové skrutky pre prostredie s vysokými vibráciami integrovať prírubu na rozloženie záťaže priamo do geometrie hlavy, čím sa znižuje závislosť na podložkách s povrchovou úpravou, ktoré sa môžu časom znehodnotiť.

Priemyselné aplikácie: stavebníctvo, automobilový priemysel, námorníctvo a strojárstvo

Rovnaká základná geometria spojovacích prvkov spĺňa radikálne odlišné požiadavky v rôznych odvetviach. Pochopenie toho, čo každý sektor vyžaduje, predchádza chybám špecifikácií, keď tím obstarávania získava zdroje pre viacero typov projektov súčasne.

Stavebná a občianska infraštruktúra celosvetovo spotrebuje najväčší objem skrutiek so šesťhrannou hlavou. Konštrukčné oceľové spoje v budovách, mostoch a vežiach sa riadia normou ASTM F3125 (ktorá zahŕňa bývalé triedy A325 a A490) v Severnej Amerike alebo EN 14399 v Európe. Nie sú to všeobecné šesťhranné skrutky – vyrábajú sa a testujú ako konštrukčné upevňovacie prvky s dokumentovaným zaťažením a požiadavkami na tvrdené podložky. Stavebný sektor tiež používa veľké množstvo štandardných šesťhranných skrutiek triedy 8,8 na sekundárne spojenia, debnenie a montáž zariadení, kde nie sú požadované špecifikácie konštrukčných skrutiek.

Montáž automobilov špecifikuje skrutky so šesťhrannou hlavou na úrovni komponentov – držiaky motora, pomocné rámy zavesenia, skrine prevodovky a nosiče strmeňa brzdy majú presné špecifikácie krútiaceho momentu, ktoré predpokladajú známu kvalitu skrutiek a povrchovú úpravu. Stupeň 10,9 je dominantnou voľbou pre hnacie ústrojenstvo a kĺby podvozku. Povlak Dacromet je široko preferovaný, pretože si zachováva rozmerovú presnosť, odoláva tepelným cyklom prostredia pod kapotou a zabraňuje riziku vodíkového skrehnutia spojeného s galvanickým pokovovaním na vysokopevnostnej oceli.

Námorné a pobrežné aplikácie kladú najagresívnejšie požiadavky na koróziu. Soľný sprej, konštantná vlhkosť a biologické znečistenie rýchlo napádajú povrchovú úpravu uhlíkovej ocele. Nerez A4-80 (trieda 316) je štandardná špecifikácia pre odkryté palubné vybavenie, príruby rúr a armatúry trupu. Pre podmorské aplikácie alebo aplikácie zahŕňajúce odlišný kovový kontakt môžu byť potrebné duplexné nehrdzavejúce alebo exotické zliatiny – ale pre väčšinu námorných prác nad hladinou vody poskytujú skrutky so šesťhrannou hlavou A4-80 s pasivovanou povrchovou úpravou potrebnú životnosť bez nadmerných nákladov.

Priemyselné stroje pokrýva najširší rozsah požiadaviek. Rámy všeobecnej výroby a zariadení používajú triedu 8.8 s pozinkovaním. Vysokocyklové alebo vysokovibračné zostavy – kompresory, ventilátory, telesá čerpadiel – ťažia z prírubových variantov alebo párov matíc s prevládajúcim krútiacim momentom, aby odolali samovoľnému uvoľneniu. Presné vybavenie môže vyžadovať stupeň 12,9 na dosiahnutie upínacej sily potrebnej v spoji s obmedzenou dĺžkou záberu skrutiek.

Kľúčové faktory pre obstarávanie a overovanie kvality

Skrutka so šesťhrannou hlavou je len taká spoľahlivá ako proces, ktorý ju vyrobil. Cenovo riadené získavanie zdrojov, ktoré preskakuje dokumentáciu, vytvára medzery v sledovateľnosti – a v odvetviach, kde poruchy spojovacích prvkov nesú zodpovednosť, sú medzery v papierovej stope rovnako problematické ako medzery v samotnom kove.

Ku každej objednávke priemyselného spojovacieho materiálu by mali byť priložené tri dokumenty: a protokol o skúške materiálu (MTR) potvrdenie chemického zloženia a výsledkov mechanických skúšok pre výrobnú dávku; a správa o rozmerovej kontrole overenie tolerancií geometrie hlavy, tvaru závitu a dĺžky; a výrobcu Certifikát ISO 9001:2015 potvrdenie, že systém riadenia kvality, ktorý vyrobil skrutku, je skontrolovaný a aktuálny. Dodávatelia, ktorí nemôžu na požiadanie poskytnúť všetky tri, by nemali byť v dodávateľskom reťazci pre kritické aplikácie.

Značky na hlave poskytujú rýchlu vizuálnu kontrolu. Na metrických skrutkách je stupeň (8.8, 10.9, 12.9) vyrazený na hornej časti hlavy spolu s identifikačnou značkou výrobcu. Na imperiálnych skrutkách sú stupne SAE označené radiálnymi čiarami: stupeň 5 zobrazuje tri čiary, stupeň 8 zobrazuje šesť. Absencia označenia na skrutke predávanej ako Grade 8 alebo 10.9 je diskvalifikujúca chyba – znamená to, že skrutka nebola vyrobená podľa triedy, alebo proces označovania zlyhal pri kontrole kvality.

Špecifikovanie trieda závitov o objednávkach je detail, ktorý oddeľuje skúsených kupujúcich od nováčikov. Metrické závity ISO štandardne používajú triedu tolerancie 6g (vonkajšia) a 6H (vnútorná) pre všeobecné použitie. K dispozícii sú užšie triedy (4g/4H alebo 5g/5H) pre presné lícovanie, ale zvyšujú náklady a predlžujú dodaciu dobu. Voľnejšie triedy (8g) sa niekedy používajú v žiarovo pozinkovaných skrutkách, aby sa prispôsobili hrúbke povlaku – ale musia byť spárované so zodpovedajúcou nadrozmernou maticou, aby sa zabezpečilo správne spojenie.

Napokon, na rozhodovaní o párovaní záleží. The sprievodca párovaním matíc a podložiek pokrýva zásadu, že podložky, poistné podložky a matice by mali zodpovedať triede a povrchovej úprave skrutky, s ktorou sú dodané. Inštalácia skrutky triedy 8 s maticou triedy 2 vytvorí slabé miesto na závitoch matice; zmiešanie pozinkovaných svorníkov s nepotiahnutými maticami urýchľuje galvanickú koróziu na rozhraní spoja. Zostava upevňovacieho prvku funguje ako systém – každý komponent v tomto systéme si zaslúži rovnakú disciplínu špecifikácií aplikovanú na samotnú skrutku.
