Jack Screw for Car: Ako to funguje, typy a sprievodca výberom

Čo robí skrutka na zdviháku auta

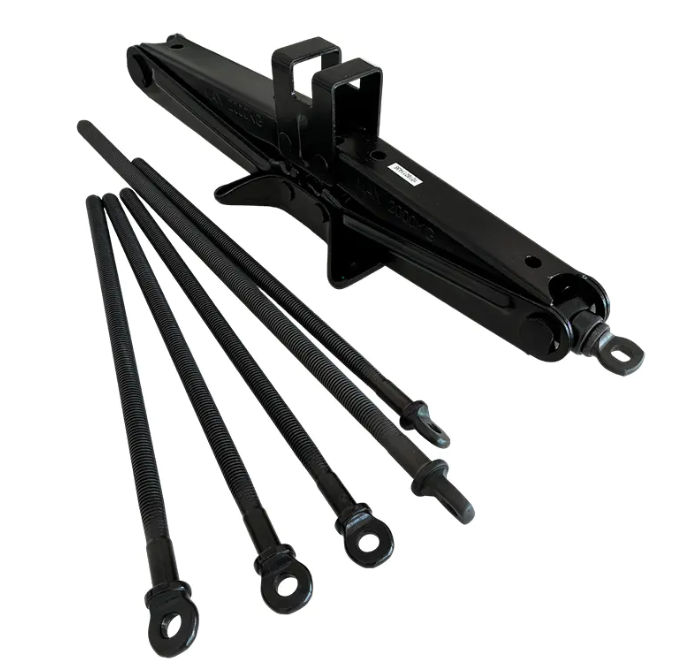

Zdvíhacia skrutka je závitový hriadeľ vo vnútri automobilového zdviháka, ktorý premieňa rotačnú silu na priamočiary zdvíhací pohyb, ktorý zdvíha vozidlo zo zeme. Otočte skrutkou a matica na jej závitoch sa pohybuje po dĺžke hriadeľa a tlačí zdvíhací bod zdviháka nahor oveľa väčšou silou ako ruka, ktorá otáča.

Táto mechanická výhoda je to, čo umožňuje jednej osobe zdvihnúť auto vážiace viac ako tonu iba pomocou ručného kľúča. Skrutkový závit robí ťažké zdvíhanie, doslova výmenou rotačnej vzdialenosti za zdvíhaciu silu - veľa otočení rukoväte pre malý vertikálny pohyb, ale s dostatočným znásobením sily na zvýšenie vážnej hmotnosti. Pre výrobcov, ktorí vyrábajú alebo získavajú zdviháky, náš kompletný sortiment zdvíhacích skrutiek a pevných oceľových hriadeľov pokrýva základné možnosti komponentov tohto mechanizmu.

Ako mechanizmus skrutky a matice vytvára zdvíhaciu silu

Mechanizmus sa spolieha na dve časti, ktoré spolupracujú: hriadeľ so závitom a zodpovedajúca matica. Keď sa hriadeľ otáča, závity nútia maticu, aby sa axiálne pohybovala pozdĺž svojej dĺžky, a pretože je matica pripojená k nosnej plošine zdviháka, tento axiálny pohyb sa stáva vertikálnym zdvihom. Čím pevnejšie a presnejšie je zapojenie závitu, tým hladší je tento presun z rotácie do zdvihu.

Kľúčovým bezpečnostným prvkom zabudovaným do väčšiny závitov skrutiek zdviháka je samosvorné správanie. Uhol závitu je dostatočne plytký, že samotné trenie bráni otáčaniu skrutky pri zaťažení, čo znamená, že zdvihák drží svoju pozíciu, keď prestanete otáčať rukoväťou – pomaly sa nespustí len z hmotnosti, ktorá na ňom spočíva. Ide o zásadne odlišný bezpečnostný mechanizmus, než na ktorý sa spoliehajú hydraulické zdviháky, ktoré potrebujú samostatné ventily na udržanie tlaku.

Bežné typy hlavy skrutiek a závitov

Nie všetky skrutky zdviháka sú vyrobené rovnakým spôsobom a dizajn hlavy a profil závitu ovplyvňujú fungovanie komponentu v prevádzke.

Lichobežníkový profil si zaslúži osobitnú pozornosť, pretože sa stal štandardom pre aplikácie, kde záleží na presnosti zdvihu. Lichobežníkové vodiace skrutky navrhnuté pre hladký a presný zdvíhací pohyb distribuuje zaťaženie na širšiu plochu závitu ako štandardný závit v tvare V, čo znižuje opotrebenie a udržuje zdvíhaciu činnosť konzistentnú počas tisícok cyklov používania, a nie degradáciu po opakovanom veľkom zaťažení.

Materiály a presnosť, ktoré určujú bezpečnosť

Skrutka zdviháka, ktorá zlyhá pri zaťažení, nie je menšou chybou – je to komponent, ktorý podopiera vozidlo nad osobou pracujúcou pod ním, takže na výbere materiálu a presnosti výroby tu záleží viac ako pri väčšine aplikácií spojovacích prvkov. Oceľ s vysokým obsahom uhlíka a legovaná oceľ sú dva najbežnejšie materiály, vybrané špeciálne pre ich kombináciu pevnosti v ťahu a odolnosti voči deformácii pri trvalom zaťažení.

Presnosť závitu je rovnako dôležitá ako samotný materiál. Skrutka s nekonzistentným stúpaním závitu alebo zlou povrchovou úpravou vytvára nerovnomerné rozloženie zaťaženia naprieč maticou, pričom napätie sústreďuje na menej kontaktných bodov závitu, ako predpokladá konštrukcia. Postupom času to urýchľuje opotrebovanie a zvyšuje riziko odizolovania závitu pri zaťažení – presne ten spôsob poruchy, ktorý premení rutinnú výmenu pneumatík na vážne zranenie. Zdroje výrobcov vlastné skrutkové tyče so šesťhrannou hlavou navrhnuté špeciálne pre automobilové zdviháky by ste mali očakávať zdokumentované údaje o tolerancii závitu ako súčasť štandardnej kontroly kvality, nie niečo, čo sa vyžaduje dodatočne.

Kde sa používajú skrutky Jack Screw mimo garáže

Zatiaľ čo údržba automobilov je najznámejšou aplikáciou, zdvihové skrutky postavené na rovnakých mechanických princípoch sa vyskytujú v stavebníctve, logistike a priemyselných zariadeniach. Vyrovnávanie základov budovy sa spolieha na skrutkové zdviháky pre rovnakú samouzamykaciu stabilitu, ktorá ich robí bezpečnými pod zaparkovaným autom. Skladové a logistické operácie používajú podobné zdvíhacie skrutky v zariadeniach s nastaviteľnou plošinou, kde na kontrolovanom, opakovateľnom vertikálnom pohybe záleží viac ako na rýchlosti zdvíhania.

Údržba lietadla je ďalším pozoruhodným prípadom použitia, kde zdvíhacie skrutky zdvíhajú a spúšťajú komponenty, ako sú horizontálne stabilizátory, s presným, postupným ovládaním. Vo všetkých týchto aplikáciách je základnou požiadavkou tá istá požiadavka, na ktorú sú určené skrutky automobilového zdviháka: premena rotačného vstupu na spoľahlivý, nosný lineárny pohyb bez zložitosti hydraulických systémov.

Tipy na údržbu a výber pre OEM kupujúcich

Pre tímy, ktoré získavajú skrutky zdviháka ako súčasť namiesto toho, aby kupovali hotový zdvihák, niekoľko kontrol oddeľuje spoľahlivý dlhodobý vzťah s dodávateľom od vzťahu, ktorý vedie k poruchám v teréne. Potvrďte menovitú nosnosť s bezpečnostnou rezervou vhodnou pre zamýšľanú triedu vozidla – skrutka s presnou hodnotou predpokladaného zaťaženia nezanecháva žiadny nárazník pre nerovný povrch, zdvíhanie mimo stredu alebo postupné opotrebovanie.

• Overte, či certifikácia materiálu (uhlíková oceľ alebo legovaná oceľ) zodpovedá zaťaženiu a prostrediu, v ktorom bude zdvihák pracovať
• Vyžiadajte si údaje o tolerancii závitu a povrchovej úprave, namiesto toho, aby ste sa spoliehali na všeobecné špecifikácie
• Potvrďte možnosti povrchovej úpravy (zinkovanie, chrómovanie) vyhovujúce vystaveniu korózii očakávanej v teréne
• Opýtajte sa, či môže dodávateľ vyrobiť neštandardné dĺžky hriadeľa alebo typy hláv pre konkrétny dizajn zdviháka

Dôležitá je aj pravidelná údržba na mieste, dokonca aj pre dobre vyrobený komponent. Skrutky by sa mali pravidelne kontrolovať z hľadiska opotrebovania závitov, ohnutia alebo korózie a pred opätovným uvedením do prevádzky by sa mala každá poškodená jednotka vymeniť – malé náklady na predbežnú kontrolu proti riziku zlyhania zdvíhania pri zaťažení.
