Jack Bolts a Závitová tyč s: Skryté jadro každého automobilového zdviháka
Keď vodič zastaví na kraji cesty a siahne po nožnicovom zdviháku, posledná vec, na ktorú myslí, je inžinierstvo v ňom. Napriek tomu výkon, bezpečnosť a životnosť tohto zdviháka závisia takmer výlučne od jediného komponentu: skrutka zdviháka . Tento podlhovastý upevňovací prvok, označovaný aj ako vodiaca skrutka alebo závitová tyč, premieňa manuálnu rotačnú silu na vertikálny zdvih, ktorý zdvíha vozidlo zo zeme. O Soverchannel Industrial CO., Ltd ., špecializujeme sa na výrobu a veľkoobchodné dodávky týchto precízne skonštruovaných komponentov – a veríme, že kupujúci si zaslúži dôkladné pochopenie toho, čo oddeľuje spoľahlivú skrutku zdviháka od zlyhania, ktoré čaká, kým sa stane.

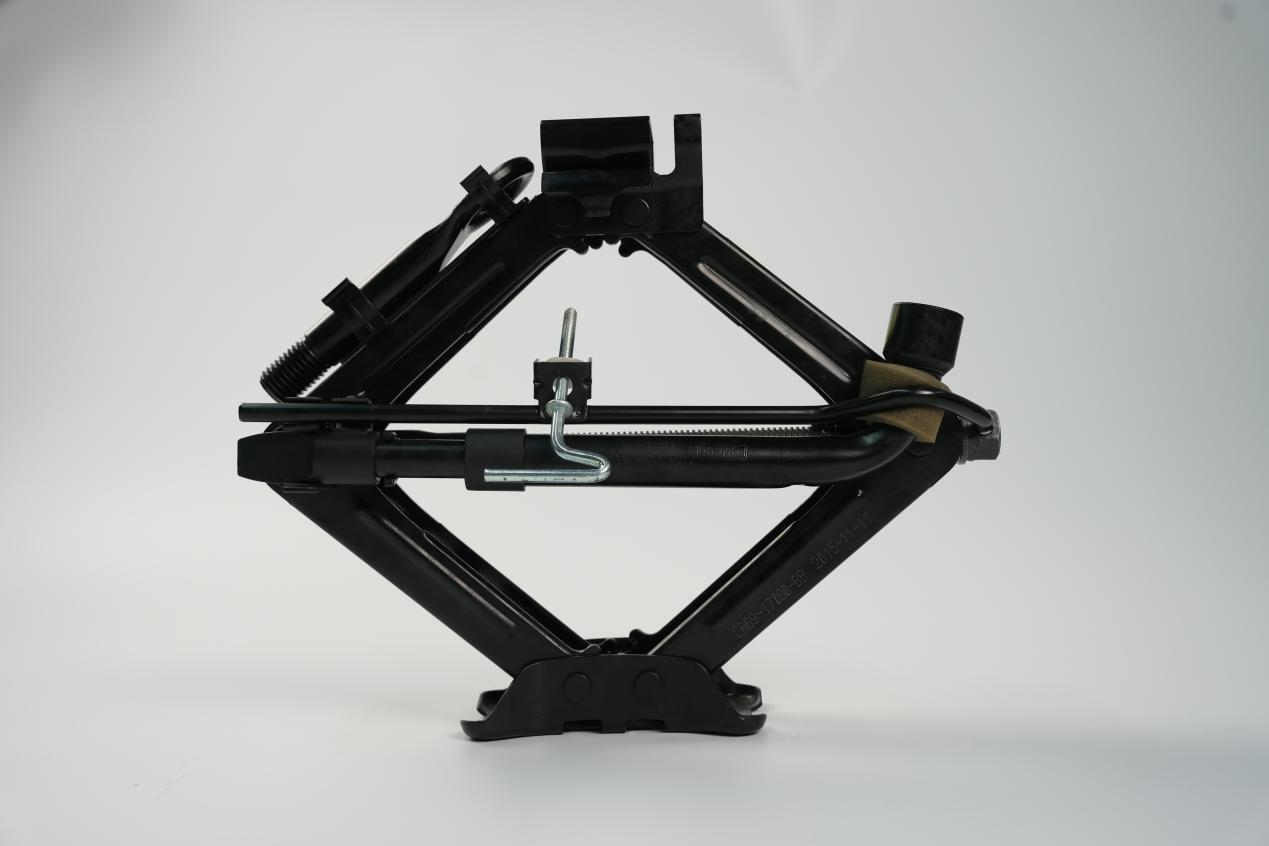

Čo je to Jack Bolt a ako to funguje v nožnicovom zdviháku do auta

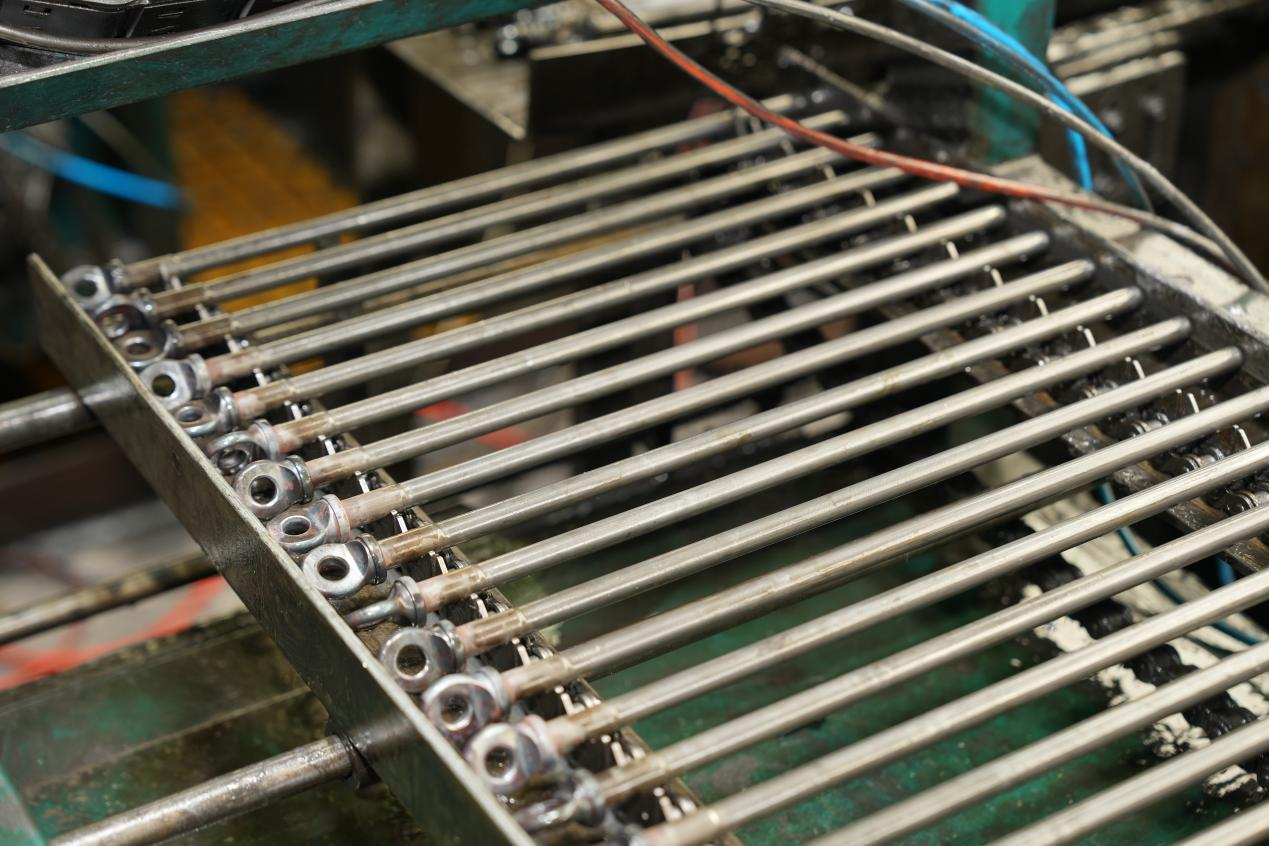

Skrutka zdviháka je podlhovastý upevňovací prvok so závitom, ktorý slúži ako mechanické jadro zdviháka nožnicového typu. Na rozdiel od štaardných šesťhranných skrutiek sa zdvihová skrutka zvyčajne vyznačuje plochou alebo slučkovou hlavou na jednom konci, oblasťou ramena a presne vyrezaným závitovým hriadeľom, ktorý môže mať dĺžku od 300 mm do 800 mm v závislosti od menovitého zaťaženia. Keď kľuka zapadne do slučkového konca a operátor ju otočí, závitová tyč poháňa ramená nožníc otváranie alebo zatváranie, čím sa otáčanie zmení na vertikálny posun.
Nožnicový zdvihák sa široko používa na výmenu pneumatík na ceste a údržbu spodku vozidla – situácie, ktoré si vyžadujú kompaktný, prenosný a spoľahlivý zdvíhací nástroj. Bežné hodnoty zaťaženia zahŕňajú 0,8T, 1T, 1,5T a 2T a každá vrstva vyžaduje závitovú tyč s proporcionálne väčším priemerom, pevnosťou v ťahu a presnosťou závitu. Ťažší zdvihák znamená hrubšiu a dlhšiu skrutku zdviháka – v tejto inžinierskej realite neexistuje žiadna skratka.
Normy závitov, na ktorých záleží: Stub Acme, lichobežníkové a metrické
Forma závitu je pravdepodobne najdôslednejším konštrukčným rozhodnutím pri akejkoľvek skrutke zdviháka. Závit musí prenášať enormné tlakové a ťahové zaťaženie cyklus po cykle, pričom musí odolávať opotrebovaniu a udržiavať rozmerovú stabilitu. Globálnemu trhu dominujú tri závitové systémy:
- Stub Acme (ANSI/ASME B1.8): The 1/2-10 Stub Acme je zďaleka najbežnejšou špecifikáciou závitu používanou v severoamerických a exportných nožnicových automobilových zdvihákoch. V porovnaní so štandardným profilom Acme má variant čapu menšiu hĺbku závitu, čo zväčšuje prierez koreňa závitu a zlepšuje odolnosť proti odizolovaniu pri rázovom zaťažení. Stub Acme 5/8"-8 sa používa v zdvihákoch s vyššou kapacitou. Dvojvodičové skrutky Acme ďalej zvyšujú rýchlosť zdvíhania a sú štandardom v aplikáciách ťažkého priemyslu.
- Trapézový závit (GB/T 5796 / DIN 103): Lichobežníkové závity ako Tr 16×2, Tr 14×2 a Tr 18×3, ktoré sú široko používané na európskych a ázijských trhoch so zdvihákmi, ponúkajú efektívny prenos zaťaženia a sú priamočiare na výrobu s valcovacím zariadením.
- Okrúhly závit (DIN 405): Profily ako RD 16×2 a RD 18×1/8 sa nachádzajú v špecializovaných zdvihákoch, kde sú prioritou odolnosť proti nárazom a odolnosť voči nečistotám, pretože zaoblená geometria koreňa znižuje koncentrácie napätia.
- Štandardná metrika (M12, M14): Konvenčné metrické závity zostávajú nákladovo efektívne pre ľahšie namáhané zdviháky a domáce náhrady na trhu s náhradnými dielmi, aj keď sú menej účinné pri trvalom vysokom zaťažení.
Výber správneho tvaru závitu nie je len úlohou špecifikácie – priamo určuje, či bude zdvihák fungovať roky bez problémov, alebo sa v priebehu niekoľkých použití vyvinie vôľa, hluk a prípadné zlyhanie.
Materiál a proces: Od surovej ocele po hotovú závitovú tyč

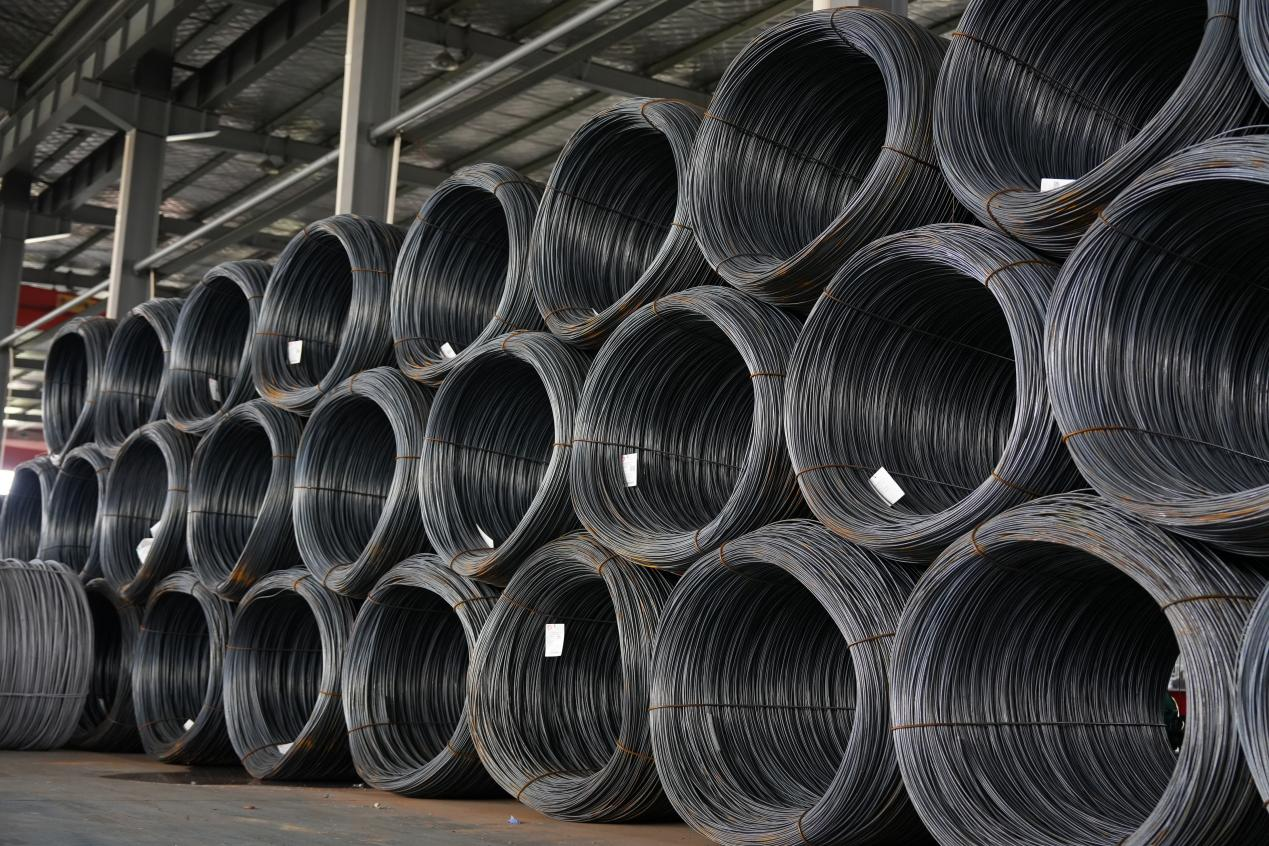

Prémiové skrutky pre zdviháky začínajú stredne uhlíkovou alebo legovanou oceľou: triedy ako 45#, 35K a 45K poskytujú základnú tvrdosť a ťažnosť vyžadovanú pre aplikácie zdvihákov, zatiaľ čo zliatiny ako 40Cr a 35CrMo sú určené pre zdviháky s vysokým zaťažením alebo kritické z hľadiska bezpečnosti, kde medza klzu a odolnosť proti únave musia prekročiť štandardné limity uhlíkovej ocele. Tieto výbery zaisťujú, že ťah v ťahu aj torzné namáhanie počas zdvíhania sú v rámci bezpečných prevádzkových limitov – kľúčové faktory overené skúškami zdvihu vozidla a tlakovými skúškami.
Výrobný postup pre typickú skrutku zdviháka prebieha: morenie a fosfátovanie suroviny → sféroidné žíhanie → tryskanie a ťahanie drôtu → vyrovnávanie a strihanie → kovanie za studena alebo kovanie za tepla → valcovanie závitov (pokrytie M8 až M60) → povrchová úprava. Pre závitové tyče pod 500 mm sa uprednostňuje česanie za studena, pretože poskytuje užšie rozmerové tolerancie a vynikajúcu povrchovú úpravu v porovnaní s ekvivalentmi kovanými za tepla. Dlhšie tyče často vyžadujú kovanie za tepla, po ktorom nasleduje CNC dokončovacie obrábanie.
Povrchová ochrana dokončí proces. Zinkové pokovovanie je štandardom pre všeobecné automobilové náhradné zdviháky, zatiaľ čo fosfátový povlak kombinovaný s antikoróznym olejom sa používa tam, kde zdvihák uvidí dlhšie vonkajšie alebo vlhké prostredie. Obe úpravy sa aplikujú interne v integrovanom výrobnom závode Soverchannel Industrial.
ASTM A193 a ďalšie normy, ktoré definujú kvalitné spojovacie prvky
Nákup kupujúcich veľkoobchodný spojovací materiál pri zostavách zdvihákov by ste mali venovať veľkú pozornosť materiálovým certifikáciám. ASTM A193 je široko uznávaná americká norma pre skrutkové materiály z legovanej a nehrdzavejúcej ocele určené pre vysokoteplotné alebo vysokotlakové služby – a jej klasifikačný systém (B7, B8 atď.) poskytuje spoľahlivý slovník na komunikáciu požiadaviek na mechanické vlastnosti v rámci globálnych dodávateľských reťazcov. Zatiaľ čo ASTM A193 sa častejšie uvádza pre kolíky používané v tlakových nádobách a prírubových spojoch, jej vplyv na kultúru špecifikácie spojovacích prvkov z nej urobil užitočnú referenciu dokonca aj pri diskusiách o obstarávaní automobilových a priemyselných zdvihákov.
Okrem ASTM by obstarávanie skrutiek zdviháka malo overiť:
- Trieda tolerancie závitu (napr. 6g pre vonkajšie závity v metrických systémoch)
- Rozsah tvrdosti (zvyčajne 28–34 HRC pre skrutky zdvihákov zo stredne uhlíkovej zliatiny)
- Tolerancia priamosti po celej dĺžke hriadeľa
- Priľnavosť k povrchovej úprave a odolnosť voči soľnému postreku
Renomované výrobné továrne poskytujú správy o skúške materiálu (MTR) a správy o rozmerových kontrolách pri každej zásielke. Ak dodávateľ nemôže dodať tieto dokumenty, je to varovanie bez ohľadu na cenu.
Čapy a šesťhranné skrutky v zostave zdviháka: Podporné úlohy, ktoré nemôžu zlyhať
Nožnicový zdvihák nie je len závitová tyč – je to zostava vzájomne do seba zapadajúcich komponentov a čapy and šesťhranné skrutky otočné kĺby sú rovnako dôležité ako stredová skrutka zdviháka. Tieto otočné upevňovacie prvky musia absorbovať dynamické šmykové zaťaženie a ohybové momenty vždy, keď sa zdvihák pod zaťažením natočí. Poddimenzované alebo nekvalitné otočné skrutky sú bežným bodom zlyhania pri lacných nožnicových zdvihákoch, ktoré spôsobujú kývanie ramien, nakláňanie zdviháka alebo v extrémnych prípadoch kolaps zostavy.
Soverchannel Industrial dodáva otočné svorníky a šesťhranné skrutky ako koordinované komponenty popri našej rade skrutiek zdvihákov, čím zaisťuje kompatibilitu závitov, zhodnú povrchovú úpravu a konzistentnú mechanickú kvalitu v celej súprave spojovacích prvkov. Toto je jedna z kľúčových výhod získavania zdrojov od a továreň na zdroje s vertikálnymi výrobnými schopnosťami, a nie montážou kusovníka od viacerých neprepojených dodávateľov.
Veľkoobchodné spojovacie prvky z továrne na zdroje: Prečo je to dôležité pre OEM a distribútorov
Pre výrobcov zdvihákov, distribútorov automobilových dielov a veľkoobchodníkov MRO získavanie skrutiek zdvihákov a súvisiacich spojovacích prvkov z vertikálne integrovaného továreň na zdroje prináša tri konkrétne výhody. Po prvé, kontrola nákladov: eliminácia prirážok obchodných spoločností a zníženie počtu dodávateľských vzťahov priamo komprimuje konečné náklady, čo je dôležité pri súťaži o veľkoobchodné ceny spojovacích materiálov vo veľkom rozsahu. Po druhé, flexibilita špecifikácií: továreň s vlastným zariadením na valcovanie závitov (pokrývajúcou M8–M60), linkami na rezanie za studena, vysokofrekvenčnými formovacími lismi a možnosťami CNC dokončovania dokáže prispôsobiť profily závitov na mieru, neštandardné dĺžky hriadeľov a patentované povrchové úpravy, s ktorými sa štandardní distribútori jednoducho nemôžu rovnať. Po tretie, zodpovednosť za kvalitu: keď jediné zariadenie kontroluje vstupnú kontrolu surovín, tvarovanie, závitovanie a povrchovú úpravu, sledovateľnosť je jednoznačná – nevyhnutnosť pre komponenty automobilovej triedy, ktoré podliehajú stiahnutiu z trhu alebo auditom v teréne.
Soverchannel Industrial CO., Ltd. prevádzkuje presne tento druh integrovaného zariadenia s výrobnou kapacitou pokrývajúcou celý rozsah vyššie opísaných typov skrutiek a spojovacích prvkov. Vítame otázky od výrobcov nožnicových zdvihákov OEM, veľkoobchodných distribútorov spojovacích materiálov a kupujúcich automobilového trhu s náhradnými dielmi, ktorí hľadajú spoľahlivého, transparentného dodávateľského partnera schopného špecifikácie.
Výber správnej skrutky Jack: Praktický kontrolný zoznam
Pri špecifikovaní alebo získavaní zdvíhacej skrutky pre použitie nožnicového automobilového zdviháka by ste pred zadaním objednávky mali potvrdiť nasledujúce parametre:
| Parameter | Typický rozsah / Možnosti | Vplyv |
|---|---|---|
| Nosnosť zdviháka | 0,8 t / 1 t / 1,5 t / 2 t | Určuje minimálny priemer hriadeľa a triedu materiálu |
| Závitová forma | 1/2-10 Stub Acme, Tr16×2, M14, RD16×2 | Riadi účinnosť zaťaženia, mieru opotrebovania a súlad s regionálnymi normami |
| Dĺžka hriadeľa | 300–800 mm | Musí zodpovedať rozsahu zdvihu; dlhšie tyče vyžadujú overenie priamosti |
| Stupeň materiálu | 45#, 40Cr, 35CrMo | Priamo ovplyvňuje pevnosť v ťahu a medzu klzu pri zaťažení vozidla |
| Povrchová úprava | Zinkovanie / fosfátový olej | Ochrana proti korózii pre očakávanú životnosť |
| Výrobný proces | Hlava za studena (≤500 mm) / kovanie za tepla | Rozmerová presnosť a povrchová úprava |
Zosúladenie každého parametra so skutočnými požiadavkami na servis – namiesto predvolenia na najlacnejšiu dostupnú možnosť – je to, čo oddeľuje zdvihák, ktorý prejde únavovým testom 50 000 cyklov, od zdviháka, ktorý zlyhá na ceste.
Záver
Skrutka zdviháka nie je tovar. Či už má profil 1/2-10 Stub Acme pre nožnicový automobilový zdvihák na americkom trhu, lichobežníkový závit pre európsku zostavu OEM alebo vlastnú špecifikáciu pre vysokovýkonný priemyselný výťah, jeho dizajn, materiál, tvar závitu a povrchová úprava spoločne určujú, či produkt uspeje alebo zlyhá v reálnych podmienkach. Soverchannel Industrial CO., Ltd. prináša viac ako desaťročné skúsenosti s výrobou skrutiek a veľkoobchodných spojovacích materiálov s úplnou kontrolou procesu od surovín až po finálnu kontrolu. Pozývame vás, aby ste kontaktovali náš tím a prediskutovali vaše špecifikácie, vyžiadali si vzorky alebo preskúmali náš proces auditu v továrni.
