GB/T 1229 vs. ASTM A194: Čo v skutočnosti znamenajú rozmerové rozdiely pre výkon konštrukcie

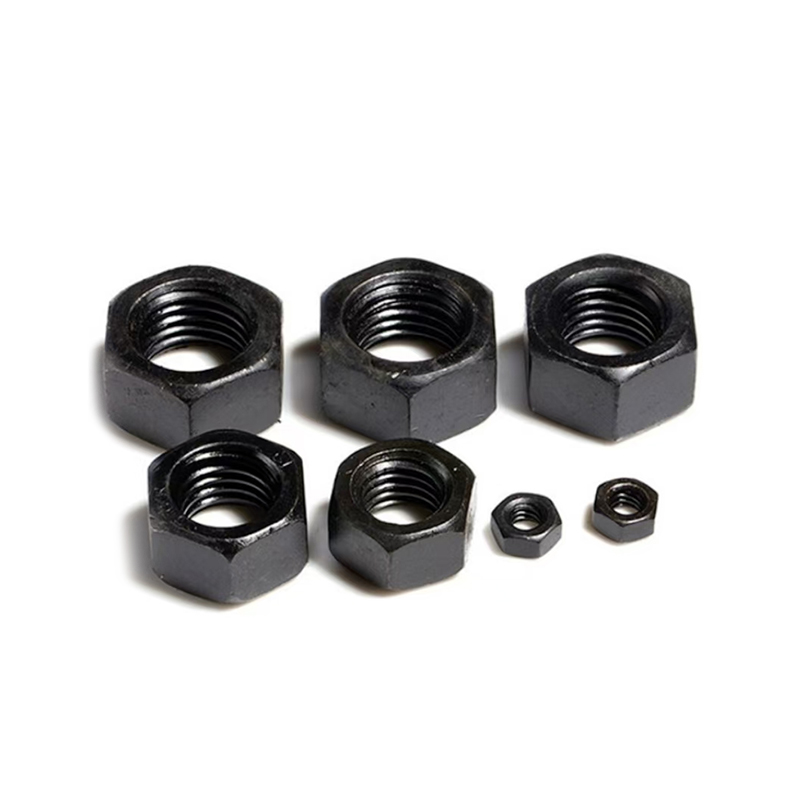

Ťažké šesťhranné matice vyrobené podľa GB/T 1229 a ASTM A194 nie sú zameniteľné, aj keď sú menovitý priemer závitu a stúpanie identické. Rozmerové rozdiely medzi týmito dvoma normami sú zámerné inžinierske rozhodnutia s priamymi dôsledkami pre oblasť ložiska, odolnosť proti odizolovaniu závitov a kompatibilitu so sériou skrutiek a podložiek. Pochopenie týchto rozdielov je nevyhnutné pri špecifikácii zostáv spojovacích materiálov pre cezhraničné projekty alebo pri získavaní zdrojov od výrobcov, ktorí zásobujú domáci aj exportný trh.

Najvýraznejším rozmerovým rozdielom je šírka šírky (WAF) a priemer čela ložiska. Ťažké šesťhranné matice ASTM A194 majú širší rozmer od plochého k plochému ako štandardné šesťhranné matice a ich náprotivky GB pri ekvivalentných veľkostiach závitov. Napríklad pri M30 (alebo ekvivalente 1-1/8" UNC) je ťažká šesťhranná matica WAF ASTM A194 približne o 6 – 8 % väčšia ako štandardná šesťhranná matica, čím sa plocha ložiska pod čelom matice zväčšuje o 12 až 16 %. Táto väčšia oblasť ložiska priamo znižuje kontaktné napätie na spájanom povrchu – kritická výhoda pri konštrukcii oceľových konštrukcií a mostných spojov, kde sa základný materiál matice/matice nesmie pod zaťažením podpísať2.29 norma podobne špecifikuje rozmery ťažkých sérií, ale rozmery WAF a výška sa riadia metrickými hodnotami série, ktoré sa líšia od ekvivalentov ASME B18.2.2 palcovej série, čo znamená, že objímky a kľúče musia byť overené nezávisle pre každú normu v projektoch so zmiešanou špecifikáciou.

Výška matice je druhou kritickou rozmerovou premennou. Ťažké šesťhranné matice ASTM A194 majú väčší pomer výšky k priemeru ako štandardné matice, čím poskytujú väčšiu dĺžku záberu závitu. Minimálny počet závitov v zábere pre plnú ťahovú kapacitu skrutky je približne 1-násobok priemeru skrutky – pravidlo, ktoré ľahko spĺňajú štandardné matice pri malých priemeroch, ale čoraz menej pri veľkých priemeroch (M42 a vyššie), kde štandardná výška matice môže poskytnúť záber len 0,85 × priemer. Špecifikácie výšky ťažkého šesťhranného radu zaisťujú úplné zapojenie závitu pri všetkých štandardných priemeroch skrutiek, a preto je ASTM A194 povinnou špecifikáciou pre zostavy skrutiek v tlakových nádobách ASME a petrochemických prírubových spojoch, kde je odizolovanie závitov pri trvalom zaťažení tlakom neprijateľným spôsobom zlyhania.

Výber akosti materiálu pre ťažké šesťhranné matice naprieč aplikáciami kritickej infraštruktúry

Samotná ASTM A194 pokrýva viac ako dvadsať druhov materiálov pre ťažké šesťhranné matice, pričom každá sa zameriava na špecifické kombinácie teplotného rozsahu, korozívneho média a mechanického zaťaženia. Výber správnej triedy nie je len rozhodnutím o pevnosti – zahŕňa súčasne prispôsobenie skúšobného zaťaženia matice, medze klzu a metalurgickej kompatibility s materiálom skrutky a prevádzkovým prostredím. Najčastejšie nesprávne špecifikované kombinácie zahŕňajú teplotné extrémy a vodíkovú prevádzku, kde nesprávna trieda môže spôsobiť katastrofálne zlyhanie spoja za podmienok, ktoré by štandardná skúška ťahom pri izbovej teplote neodhalila.

Stupeň 2HM si zasluhuje osobitnú pozornosť, pretože ho tímy obstarávateľov často nahrádzajú štandardným stupňom 2H, ktorí považujú príponu „M“ za vedľajší variant. Požiadavka na kontrolu tvrdosti v 2HM – maximálne 35 HRC – je špecificky nariadená NACE MR0175/ISO 15156 pre kyslé prevádzkové prostredia, kde je prítomný sírovodík (H2S). Vysokopevnostné ocele nad HRC 35 sa stávajú náchylnými na praskanie sulfidovým napätím (SSC), čo je forma vodíkového skrehnutia, ktorá môže spôsobiť náhly krehký lom pri úrovniach napätia výrazne pod menovitou pevnosťou v ťahu materiálu. V petrochemických a ťažobných aplikáciách ropy a zemného plynu nie je špecifikácia 2H tam, kde sa vyžaduje 2HM, opatrením na úsporu nákladov – je to porušenie kódexu s potenciálnymi katastrofálnymi následkami.

Zadržanie predpätia skrutiek vo veternej energii a mostných konštrukciách: Prečo ťažké šesťhranné matice vyžadujú špecifické protokoly krútiaceho momentu

V prírubových spojoch veže veternej energie a mostných konštrukčných spojoch s dlhým rozpätím je zachovanie predpätia skrutiek počas projektovanej životnosti konštrukcie – zvyčajne 25 rokov pre veterné turbíny a 50 – 100 rokov pre mosty – rovnako dôležité ako počiatočný inštalačný moment. Ťažké šesťhranné matice v týchto aplikáciách nie sú jednoducho utiahnuté na stanovený krútiaci moment a ponechané; inštalujú sa ako súčasť presne kontrolovaného systému predpätia, ktorý berie do úvahy straty pri zapustení, uvoľnenie a opätovné utiahnutie, ktoré sa podstatne líšia od bežnej praxe skrutkovania konštrukcií.

Strata zabudovania je najvýznamnejším zdrojom zníženia predpätia v hodinách bezprostredne po inštalácii. Keď je ťažká šesťhranná matica utiahnutá proti povrchu oceľovej príruby, mikroskopické nerovnosti na ploche ložiska matice a kontaktných bodoch závitu sa plasticky deformujú, čím sa zníži efektívna dĺžka svorky skrutky a uvoľní sa zodpovedajúca časť vyvolaného predpätia. U skrutiek s prírubou veže s veľkým priemerom (M42–M72) strata uloženia zvyčajne predstavuje 10–20 % počiatočného predpätia počas prvých 24 hodín a ďalších 3–5 % počas nasledujúcich 30 dní, keď sa kontakt so závitom stabilizuje. Z tohto dôvodu normy na inštaláciu veterných turbín – vrátane IEC 61400-1 a protokolov špecifických pre výrobcu – vyžadujú kontrolu opätovného utiahnutia po 500 – 1 000 prevádzkových hodinách po počiatočnej inštalácii, čo je krok, ktorý sa v praxi v teréne často odkladá s dlhodobými dôsledkami na únavovú životnosť.

• Uťahovanie riadené krútiacim momentom — Najbežnejšia metóda, ale aj najmenej presná pre ťažké šesťhranné zostavy s veľkým priemerom. Prevod krútiaceho momentu na predpätie predpokladá konzistentný koeficient trenia na rozhraní závitu aj na čele ložiska. V praxi môžu zmeny mazania závitov, rozdiely povrchovej vrstvy medzi jednotlivými maticami a posun kalibrácie nástroja spôsobiť rozptyl predpätia ±25–30 % pri rovnakom aplikovanom krútiacom momente. V prípade prírubových spojov veže je tento rozptyl čiastočne zmiernený špecifikovaním konzistentného maziva (na báze MoS₂ alebo pasty PTFE) na všetkých závitoch a ložiskových plochách pred inštaláciou.
• Metóda sústruženia orechov — Spoľahlivejšie ako riadenie krútiaceho momentu pre ťažké šesťhranné matice s veľkým priemerom, pretože riadi predĺženie skrutky namiesto vstupného krútiaceho momentu, čím je menej citlivé na zmeny trenia. Po zovretí spoja, aby sa eliminovali medzery, sa aplikuje špecifikovaný uhol natočenia (zvyčajne 1/3 až 2/3 otáčky v závislosti od pomeru dĺžky skrutky k priemeru a dĺžky uchopenia). Výsledné predpätie je určené tuhosťou skrutiek, čo je vlastnosť materiálu podliehajúca oveľa menším zmenám ako koeficienty povrchového trenia.
• Hydraulické napínanie — Najpresnejšia metóda pre kritické spoje veľkého priemeru v mostných a jadrových aplikáciách. Hydraulický zdvihák priamo predĺži skrutku na cieľovú úroveň napätia, zatiaľ čo ťažká šesťhranná matica je utiahnutá prstom, potom sa hydraulický tlak uvoľní, čím sa prenesie elastická obnovovacia sila skrutky na zaťaženie svorky. Presnosť predpätia s hydraulickým napínaním je zvyčajne ± 5 % v porovnaní s ± 25 – 30 % pri regulácii krútiaceho momentu – hlavný dôvod je špecifikovaný v GB/T 1229 Kategória B (vysokopevnostný typ trenia) spojov, kde je hlavným kritériom konštrukcie odolnosť proti pošmyknutiu.

Shanghai Soverchannel Industrial Co., Ltd. dodáva ťažké šesťhranné matice pre veternú energiu a mostové aplikácie s kompletnými certifikátmi mechanických skúšok – vrátane správ o dôkaznom zaťažení, tvrdosti a rozmerových kontrolných správach – a poskytuje dokumentáciu o vysledovateľnosti materiálu kompatibilnú s požiadavkami na audit kvality GB/T 1229 a ASTM A194, čím podporuje zákazníkov prostredníctvom procesu kontroly a akceptácie projektov regulovanej infraštruktúry.

Neštandardné prispôsobenie ťažkých šesťhranných matíc: Keď štandardné triedy nestačia

Štandardné ťažké šesťhranné matice pokrývajú väčšinu požiadaviek na upevnenie konštrukčných a tlakových zariadení, ale podskupina inžinierskych strojov, petrochemických reaktorov a aplikácií jadrovej energie predstavuje materiálové, rozmerové alebo výkonnostné požiadavky, ktoré spadajú mimo hraníc akejkoľvek publikovanej normy. Tieto neštandardné požiadavky sú bežnejšie, ako obstarávacie tímy zvyčajne očakávajú, a predstavujú situácie, keď sa rozdiel medzi obchodnou spoločnosťou a výrobcom so skutočnými schopnosťami inžinierskeho prispôsobenia stáva dôsledným pre plán aj riziko projektu.

Najčastejšie neštandardné požiadavky na prispôsobenie ťažkých šesťhranných matíc spadajú do štyroch kategórií:

• Špeciálne zliatinové materiály — Duplexná nehrdzavejúca oceľ (2205, 2507), Inconel 625 a 718, titán triedy 5 (Ti-6Al-4V) a Hastelloy C276 sú špecifikované v agresívnom chemickom prostredí, kde predčasne zlyhávajú ako nehrdzavejúca, tak legovaná oceľ 304/316. Tieto materiály vyžadujú špecializované procesy kovania a protokoly tepelného spracovania, ktoré nie sú dostupné v štandardných výrobných linkách spojovacích materiálov. Napríklad ťažké šesťhranné matice Duplex 2205 musia byť žíhané v roztoku po kovaní pri presných teplotných oknách (1 020 – 1 100 °C), aby sa predišlo precipitácii sigma fázy, ktorá by skrehla materiál – procesný krok, ktorý si vyžaduje špecializovanú schopnosť riadenia pece.
• Neštandardné tvary závitov — Závity ACME, podperné závity a závity metrického jemného radu (M52×3, M64×4) mimo štandardných radov zásob sú potrebné vo veľkých hydraulických valcových zostavách, uzáveroch nádob reaktora a prírubách vysokotlakových autoklávov, kde štandardné závity s hrubým stúpaním neposkytujú nedostatočnú hustotu záberu pre príslušné cyklické tlakové zaťaženia.
• Kombinované dodržiavanie noriem — Niektoré projekty vyžadujú, aby jeden spojovací prvok súčasne vyhovoval rozmerovým požiadavkám jednej normy a požiadavkám na mechanické vlastnosti inej normy – napríklad matica dimenzovaná podľa HG/T 20634 (norma čínskeho chemického priemyslu), ale s certifikáciou materiálu ASTM A194 Grade 2HM. Táto medzištandardná špecifikácia je čoraz bežnejšia v spoločných petrochemických projektoch a vyžaduje si výrobcu s dokumentovanou schopnosťou v oboch normách, a nie optimalizovanú pre jeden systém.
• Špeciálne povrchové úpravy — Bezprúdové niklovanie, PTFE suchý filmový povlak (Xylan alebo Molykote) a žiarový povlak zliatiny zinku a niklu sú špecifikované tam, kde štandardná galvanizácia a Dacromet nespĺňajú špecifické požiadavky na koeficient trenia, teplotnú odolnosť alebo chemickú odolnosť. Ťažké šesťhranné matice potiahnuté PTFE dosahujú koeficient trenia závitu približne 0,08–0,12 – výrazne nižší ako ekvivalenty s pozinkovaným povrchom – umožňujúci presnejší prevod krútiaceho momentu na predpätie pri presne riadenom skrutkovaní na inžinierskych strojoch a hlavných ložiskových zostavách veterných turbín.

S vlastným výrobným závodom v Nantong Jinzhai Hardware Co., Ltd. a kapacitou výroby v plnom rozsahu, ktorá zahŕňa kovanie, tepelné spracovanie, obrábanie a povrchovú úpravu v rámci jedného systému riadenia kvality, je spoločnosť Shanghai Soverchannel Industrial Co., Ltd. v pozícii, aby splnila tieto neštandardné požiadavky so stabilnými dodacími lehotami a kompletnou dokumentáciou kontroly. Pre projekty vyžadujúce vlastné ťažké šesťhranné matice naprieč špeciálnymi materiálmi, stupňami pevnosti, veľkosti alebo povrchovými úpravami – či už podľa noriem GB, ASTM, DIN alebo chemického priemyslu – kontaktujte Shanghai Soverchannel Industrial Co., Ltd., aby ste pred fázou obstarávania prediskutovali realizovateľnosť špecifikácií a dodacie lehoty.
