I. Symboly bežných nití
①npt (Národné vlákno potrubia): Štandardné americké zúžené potrubné vlákno s uhlom závitu 60 °, ktoré sa bežne používajú pre aplikácie na všeobecné účely.
②pt (britské štandardné zúžené rúrkové vlákno): Závesné závity uhla závitu 55 ° sa široko používajú na utesnenie. Britské rúrkové závity sú jemnými nimi, aby sa udržala pevnosť, pretože hlbšie hrubé nite oslabujú vonkajší priemer rúrky.
③pf (paralelné vlákno potrubia): Typ priameho závitu používaný v pripojeniach potrubia.
④g (vlákno potrubia Whitworth): 55 ° bez váhovému závitu tesnenia v rodine Whitworth. „G“ predstavuje valcové vlákna potrubia, kde variácie 55 ° a 60 ° sú založené na špecifických funkčných aplikáciách.
⑤ZG (zúžené vlákno potrubia): Typ kužeľového vlákna, ktorý sa bežne vyskytuje vo vodných potrubiach, predtým označovaný ako RC v starších čínskych národných normách.
⑥metrické vs. vlákna palec: Kľúčovým rozdielom je reprezentácia - Metrické závity používajú výšku (vzdialenosť medzi nimi), zatiaľ čo americké a britské vlákna sú definované vláknami na palec (TPI). Metrické vlákna majú 60 ° ekvalaterálny profil, britské vlákna 55 ° profil izosceles a americké závity 60 ° profil. Metrické vlákna sa meria v milimetroch, zatiaľ čo britské a americké vlákna sledujú cisárske jednotky.
⑦Pipe vlákna: Primárne používané v potrubných pripojeniach, ktoré zaisťujú pevné prispôsobenie medzi vnútornými a externými vláknami. K dispozícii v priamych aj zúžených formách, nominálny priemer sa vzťahuje na veľkosť plynovodu, pričom skutočný hlavný priemer vlákna presahuje túto nominálnu veľkosť.
⑧Nominálne priemery (napr. 1/4, 1/2, 1/8 palca): Tieto hodnoty označujú veľkosť vlákna v britskom štandardnom systéme, merané v palcoch.
II. Vlákno štandardy v rôznych krajinách
Tento systém vlákien, ktorý je všeobecne prijatý v krajinách založených na jednotlivých krajinách, obsahuje tri série: hrubé vlákno (UNC), jemné vlákno (UNF) a extra jemné vlákno (UNFF), s ďalšou konštantnou sériou tónu (OSN).
Metóda označenia: Priemer vlákna - vlákna na palec - Series Kódovať - Stupeň presnosti.
Príklady:
Hrubé vlákno: 3/8–16unc - 2a
Jemné vlákno: 3/8–24unf - 2a
Extra jemné vlákno: 3/8–32unff - 2a
Konštantné ihrisko: 3/8–20un - 2a
Prvé číslo (napr. 3/8) predstavuje hlavný priemer nite v palcoch, ktorý sa premieňa na metriku vynásobením 25,4 (napr. 3/8 × 25,4 = 9,525 mm).
Druhé číslo predstavuje počet vlákien na palec.
Kódy série (UNC, UNF, UNFF, OSN) definujú typy vlákien.
Posledné dva znaky (napr. 2a) označujú stupeň presnosti vlákna.
Konverzia 55 ° paralelné rúrkové závity pochádzajúce zo série založených na palube sa tieto vlákna široko používajú na celom svete na prepravu kvapalín, plynov a elektrických pripojení k zapojeniu. Rôzne krajiny však používajú rôzne označenia, ktoré by sa mali previesť podľa medzinárodných porovnávacích tabuliek.
Konverzia 55 ° zúžené rúrkové závity Tieto vlákna majú uhol závitu 55 ° s pomerom kužeľa 1:16. Globálne sa používajú, ale každá krajina má rôzne označenia, na ktoré je možné odkazovať v zodpovedajúcej konverznej tabuľke.
Konverzia 60 ° zúžené rúrkové vlákna s uhlom vlákna 60 ° a pomerom kužeľa 1:16, tieto rúrkové vlákna sa používajú v čínskom odvetví strojovňa, ako aj v USA a bývalom Sovietskom zväze. Čína ich pôvodne označila za „K“, neskôr sa zmenila na „Z“ a teraz je v súlade so štandardom „Npt“. Referenčné tabuľky poskytujú ekvivalenty nadnárodného označenia.
Konverzia 55 ° lichobežníkové závity Tieto vlákna majú profil 30 ° a sú jednotné medzinárodne zjednotené. Ich označenie zostáva konzistentné v rôznych krajinách.
II. Vlákno štandardy v rôznych krajinách
1. NADALI NADALI NADLÁDNEH
Tento systém vlákien, ktorý je široko prijatý v krajinách založených na palcovi, obsahuje tri série: hrubé vlákno (UNC), jemné vlákno (UNF) a extra jemné vlákno (UNFF), s ďalšou konštantnou sériou tónu (OSN).
Metóda označenia: Priemer vlákna - vlákna na palec - Series Kódovať - Stupeň presnosti.
Príklady:
Hrubé vlákno: 3/8–16unc - 2a
Jemné vlákno: 3/8–24unf - 2a
Extra jemné vlákno: 3/8–32unff - 2a
Konštantné ihrisko: 3/8–20un - 2a
Prvé číslo (napr. 3/8) predstavuje hlavný priemer nite v palcoch, ktorý sa premieňa na metriku vynásobením 25,4 (napr. 3/8 × 25,4 = 9,525 mm).
Druhé číslo predstavuje počet vlákien na palec.
Kódy série (UNC, UNF, UNFF, OSN) definujú typy vlákien.
Posledné dva znaky (napr. 2a) označujú stupeň presnosti vlákna.
2. Konverzia 55 ° Paralelné závity potrubia
Tieto vlákna, pochádzajúce zo série založených na palte, sa široko používajú na celom svete na prepravu kvapalín, plynov a elektrických spojovacích pripojení. Rôzne krajiny však používajú rôzne označenia, ktoré by sa mali previesť podľa medzinárodných porovnávacích tabuliek.
| Krajina | Kódovať |
| Čína | G |
| Japonsko | G 、 pf |
| Británia | BSP 、 BSPP |
| Francúzsko | G |
| Nemecko | R （interné vlákno） 、 k （externé vlákno） |
| Sovietsky zväz | G 、 tpуб. |
| ISO | Rp |
3. Záver 55 ° zúžené rúrkové závity
Tieto vlákna majú uhol závitu 55 ° s pomerom kužeľa 1:16. Globálne sa používajú, ale každá krajina má rôzne označenia, na ktoré je možné odkazovať v zodpovedajúcej konverznej tabuľke.
| Krajina | Kódovať |
| Čína | Zg 、 r （ Externé vlákno ） |
| Británia | BSPT 、 r （ Externé vlákno ） 、 RC （ Vnútorné vlákno ） |
| Francúzsko | G （ Externé vlákno ） 、 R （ Externé vlákno ） |
| Nemecko | R （ Externé vlákno ） |
| Japonsko | Pt 、 r |
| ISO | R （ Externé vlákno ） 、 RC （ Vnútorné vlákno ） |
4. Záver 60 ° zúžené rúrkové závity
Tieto potrubné vlákna sa používajú v čínskom odvetví strojovňa, ako aj v USA a bývalom Sovietskom zväze, ktoré majú uhol závitu 60 ° a 1:16. Čína ich pôvodne označila za „K“, neskôr sa zmenila na „Z“ a teraz je v súlade so štandardom „NPT“. Referenčné tabuľky poskytujú ekvivalenty nadnárodného označenia.
| Krajina | Code |
| Čína | Z （staré） npt （nové） |
| USA | NPT |
| Sovietsky zväz | B |
5. ZOBRAZENIE 55 ° lichobežníky
Tieto vlákna majú profil 30 ° a sú zjednotené medzinárodne. Ich označenie zostáva konzistentné v rôznych krajinách.
| Krajina | Code |
| Čína | T （ Starý ） Trikikik （ Nový ） |
| ISO | Tr |
| Nemecko | Tr |
| Sovietsky zväz | Tr |

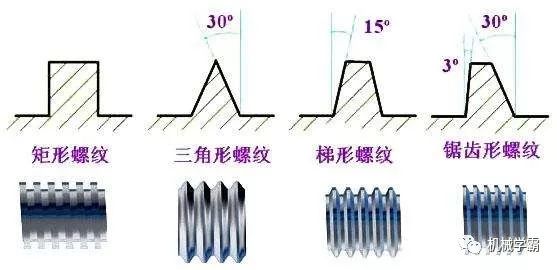

III. Klasifikácia vlákna
V závislosti od použitia vlákien sa dajú rozdeliť na:
1. Medzinárodný systém metrických vlákien
Vlákno prijaté našim národným štandardným CNS. Horná časť závitu je plochá, ľahko sa otočí a spodná časť závitu je v tvare oblúka, aby sa zvýšila pevnosť nite. Uhol závitu je 60 stupňov a špecifikácia predstavuje M. Metrické vlákna sa dá rozdeliť na hrubé a jemné ihrisko. Zastúpenie je ako M8x1.25. (M: Code, 8: Nominálny priemer, 1,25: ihrisko).
2. Americké štandardné vlákno
Horná a koreň vlákna sú ploché a sila je lepšia. Uhol závitu je tiež 60 stupňov a špecifikácia predstavuje počet zubov na palec. Tento typ vlákna je možné rozdeliť na tri úrovne: hrubé ihrisko (NC); jemné ihrisko (NF); Extra jemné ihrisko (NEF). Zastúpenie je ako 1/2-10NC. (1/2: vonkajší priemer; 10: počet zubov na palec; kód NC).
3. Unifikované vlákno
Spoločne vyvinuté Spojenými štátmi, Spojeným kráľovstvom a Kanadou, je najbežnejšie používaným britským vláknom.
Uhol závitu je tiež 60 stupňov a špecifikácia je vyjadrená v počte zubov na palec. Tento typ vlákna je možné rozdeliť na hrubé vlákno (UNC), jemné vlákno (UNF) a extra jemné vlákno (UNEF). Zastúpenie je 1/2-10unc. (1/2: vonkajší priemer; 10: počet zubov na palec; kód UNC).
4. Sharp V vlákno
Horná časť a koreň sú špicaté, so slabou silou a často sa nepoužíva. Uhol závitu je 60 stupňov.
5. vlákno Whitworth
Vlákno prijaté britským národným štandardom. Uhol závitu je 55 stupňov a symbol je „W“. Vhodné na výrobu valcovania. Zastúpenie je W1/2-10 (1/2: vonkajší priemer; 10: počet zubov na palec; W kód).
6. Knubule vlákno
Je to štandardné vlákno stanovené nemeckým dinom. Je vhodný na spájanie žiaroviek a gumových hadíc. Symbol je „RD“.
7. Potrubie
Je to vlákno používané na zabránenie úniku a často sa používa na pripojenie plynových alebo tekutých potrubí. Uhol závitu je 55 stupňov. Môže byť rozdelený na priame vlákna potrubia s kódom „P.S., N.P.S.“ a šikmé vlákna potrubia s kódom „N.P.T.“. Jeho zúženie je 1:16, to znamená 3/4 palca na stopu.
8. štvorcové vlákno
Má vysokú účinnosť prevodovky, druhá iba na guľové vlákna, ale po opotrebení ho nemožno upraviť orechmi, čo je jeho nevýhodou. Všeobecne sa používa na skrutky vo vínoch a závitoch žeriavov.

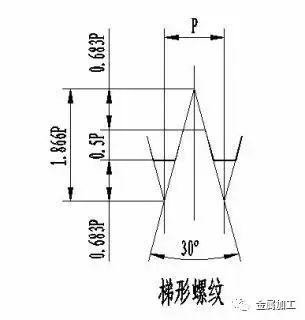

9. lichobežné vlákno
Nazýva sa tiež vlákno ACME. Účinnosť prevodovky je o niečo nižšia ako účinnosť štvorcových závitov, ale po opotrebení sa dá upraviť orechmi. Uhol metrického závitu je 30 stupňov a uhol cisárskeho nitu je 29 stupňov. Všeobecne sa používa na olovenú skrutku sústruhov. Symbol je „tr“.
10. Buttress vlákno
Známy tiež ako vlákno skosenia, je vhodný iba pre prenos s jedným smerom. Ako sú konektory skrutky, tlaky atď. Symbol je „bu“.
11. Lota lopty
Je to vlákno s najlepšou účinnosťou prenosu. Je ťažké ho vyrábať a má veľmi vysoké náklady. Používa sa v presných strojoch. Ako napríklad hlavná skrutka strojov CNC.
Indikácia britských skrutiek
LH 2N 5/8 × 3 - 13unc -2a
(1) LH je ľavá vlákno (RH je pravá ruka, ktorú je možné vynechať).
(2) vlákno s dvojitým vláknom.
(3) 5/8 britské vlákno, vonkajší priemer 5/8 ".
(4) 3 dĺžka skrutky 3 ".
(5) 13 vlákna má 13 zubov na palec.
(6) UNC zjednotené štandardné vlákno hrubé ihrisko.
(7) Fit na 2. úrovni, externé vlákno (3: tesné prispôsobenie; 2: stredne namontované; 1: voľné fit) A: Externé vlákno (dá sa vynechať), b: vnútorné vlákno.
Cisárska vlákno
Veľkosť cisárskeho vlákna sa zvyčajne vyjadruje ako počet závitov na palec dĺžky závitu, označované ako „závity na palec“, čo je presne recipročná výška tónu. Napríklad vlákno s 8 vláknami na palec má rozstup 1/8 palca.
