Závitová tyč - plne závitová valcová tyč bez hlavy na žiadnom konci - je jedným z najzákladnejších a najuniverzálnejších upevňovacích komponentov v priemysle, stavebníctve a strojárstve. Na rozdiel od štandardnej skrutky alebo skrutky s hlavou, čo je jednosmerný upevňovací prvok určený na upnutie z jedného konca, tyč s plnou závitovou tyčou môže byť použitá obojsmerne: prijíma matice, spojky alebo iné závitové komponenty na oboch koncoch, pozdĺž svojej dĺžky alebo v akejkoľvek definovanej polohe. Táto flexibilita ho robí nepostrádateľným v celom rade aplikácií, ktorým konvenčný spojovací prvok s hlavou nemôže slúžiť.
V rámci širšej kategórie závitových tyčí pridáva špecifický variant -- skrutkovacia tyč so šesťhrannou hlavou -- šesťhrannú hlavu na jednom konci stopky so závitom. Táto úprava rieši kľúčové obmedzenie obyčajnej závitovej tyče: bez hlavy nie je možné štandardnú závitovú tyč utiahnuť z jedného konca bez prístupnej matice alebo spojky. Skrutkovacia tyč so šesťhrannou hlavou pre aplikácie so zdvihákom a použitie vodiacej skrutky kombinuje závit tyče po celej dĺžke s pozitívnym pohonom šesťhrannej hlavy, čo umožňuje aplikáciu krútiaceho momentu z jedného konca pri prenose lineárnej sily cez závit pozdĺž drieku.
Pochopenie rozdielov v dizajne, rozmerových štandardov, tried materiálov a funkčných aplikácií týchto dvoch typov produktov je východiskovým bodom pre presnú špecifikáciu a obstarávanie.
Tyč s plným závitom – tiež nazývaná celozávitová tyč, čapová tyč alebo celozávitová – je dĺžka tyče so závitom nepretržite od jedného konca ku koncu bez časti bez závitu s hladkou stopkou. Závity predlžujú celú využiteľnú dĺžku tyče, čo umožňuje umiestniť matice, spojky alebo konce vidlice kdekoľvek pozdĺž tyče a nastaviť ich po inštalácii.
Plné závitové tyče sa vyrábajú jedným z dvoch spôsobov, z ktorých každý ovplyvňuje mechanické vlastnosti hotového výrobku:
Tvar závitu na tyči s plným závitom určuje jej kompatibilitu s protiľahlými maticami a spojkami, jej nosnosť na jednotku dĺžky záberu a jej vhodnosť pre špecifické mechanické funkcie:
Tyč s plným závitom sa vyrába v štandardných dĺžkach 1 meter, 2 metre, 3 metre a 6 metrov na metrických trhoch a v dĺžkach 3 stopy, 6 stôp a 12 stôp na imperiálnych trhoch. Vlastné dĺžky sú rezané na objednávku pre špecifické aplikácie. Rozsahy priemerov pre komerčne skladované závitové tyče sa zvyčajne pohybujú od M6 do M52 v metrických jednotkách a od 1/4 palca do 2 palcov v jednotných palcových sériách, pričom väčšie priemery sú k dispozícii na objednávku od špecializovaných výrobcov.
Trieda tolerancie závitu plnej závitovej tyče určuje, ako presne sú kontrolované rozmery závitu. Pre všeobecné použitie v stavebníctve je štandardná tolerancia 6g (metrická) alebo 2A (zjednotené palce). Pre presné vodiace skrutky a aplikácie mechanického prenosu sily sú špecifikované jemnejšie triedy tolerancie (4g alebo 6H v metrických jednotkách, prispôsobené presným maticám), aby sa minimalizovala vôľa a zabezpečil hladký, predvídateľný axiálny pohyb.
Celozávitová tyč sa vyrába v rade materiálov s výrazne odlišnými úrovňami pevnosti. Správny výber triedy závisí od ťahového, šmykového a únavového zaťaženia, ktoré bude tyč niesť v prevádzke:
| Označenie stupňa | Materiál | Minimálna pevnosť v ťahu | Typické aplikácie |
|---|---|---|---|
| ASTM A307 trieda A | Nízko uhlíková oceľ | 414 MPa (60 000 psi) | Všeobecná konštrukcia, vešiaky, ľahká konštrukcia |
| ASTM A193 B7 | Legovaná oceľ (Cr-Mo), kalená a temperovaná | 862 MPa (125 000 psi) | Vysokotlakové príruby, tlakové nádoby, zvýšená teplota |
| ISO trieda vlastností 4.8 (metrické) | Nízko až stredne uhlíková oceľ | 420 MPa | Univerzálna metrická konštrukčná tyč |
| ISO trieda vlastností 8.8 (metrické) | Stredne uhlíková oceľ, kalená a temperovaná | 800 MPa | Konštrukčné, strojové, vysokozáťažové zostavy |
| A2-70 Nerez (metrický) | Ekvivalent austenitickej nehrdzavejúcej 304 | 700 MPa | Potravinárske, farmaceutické, vonkajšie, korozívne prostredie |
| A4-80 Nerez (metrický) | Ekvivalent austenitickej nehrdzavejúcej 316 | 800 MPa | Námorná, chloridová, chemická expozícia |
Všestrannosť tyče s plným závitom vychádza zo skutočnosti, že ide o konštrukčný prvok bez vlastnej orientácie – do akéhokoľvek bodu pozdĺž jej dĺžky je možné vložiť maticu, spojku alebo vidlicu a použiteľná dĺžka uchopenia môže byť nastavená pri inštalácii tak, aby zodpovedala skutočnej hrúbke spoja, nie aby bola obmedzená pevnou dĺžkou upevňovacieho prvku s hlavou. Táto nastaviteľnosť robí zo závitovej tyče štandardné riešenie v širokej škále konštrukčných a mechanických aplikácií.
Závitová tyč je jedným z primárnych upevňovacích prvkov v systémoch zavesených stropov, mechanických a elektrických (M a E) servisných závesoch a zostavách podpery rúr v komerčných a priemyselných budovách. Rezané dĺžky závitových tyčí spájajú stropné kotvy s vidlicovými závesmi, trapézovými zostavami, potrubnými svorkami a rozperným kanálom v konfiguráciách, ktoré je možné zostaviť a nastaviť na mieste tak, aby zodpovedali skutočnej výške stropu a vedeniu servisu. Schopnosť odrezať závitovú tyč na akúkoľvek požadovanú dĺžku a namontovať štandardné matice a tvarovky bez špeciálneho opracovania ju robí výrazne flexibilnejšou ako ekvivalentné skrutkové spoje s použitím spojovacích prvkov s hlavou.
V železobetónových konštrukciách je závitová tyč zaliata alebo ukotvená epoxidom do betónu, aby sa zabezpečili závitové spojovacie body pre prídavné zariadenia z konštrukčnej ocele, základové dosky, nohy strojov a seizmické vystuženie. ASTM F1554 špecifikuje požiadavky na kotviace tyče používané v týchto aplikáciách štrukturálnych základov, pričom triedy 36, 55 a 105 pokrývajú rozsah požiadaviek na klzu a pevnosť v ťahu.
Napínače - nastaviteľné napínacie články s pravou závitovou tyčou na jednom konci a ľavostrannou závitovou tyčou na druhom - používajú ako hlavný komponent tyč s plnou závitovou tyčou. Otáčanie telesa napínača súčasne posúva oba konce prútov do tela (skrátenie zostavy a zvýšenie napätia) alebo ich vytiahne (predĺži zostavu a zníži napätie). Táto funkcia in-line napínania sa používa pri štrukturálnych vystuženiach, káblových vzperách, divadelnej výstroji, námornej stojacej výstroji a akejkoľvek aplikácii vyžadujúcej nastaviteľné napätie v napínacom člene bez demontáže koncových spojov.
Plná závitová tyč narezaná na špecifikované dĺžky a vybavená ťažkými šesťhrannými maticami na oboch koncoch sa používa ako závrtné skrutky v prírubových potrubných spojoch v procesnom potrubí, tlakových nádobách a výmenníkoch tepla. Smernice ASME PCC-1 pre zostavu skrutkového prírubového spoja s ohraničením tlaku špecifikujú materiál, tvar závitu, záber matíc a postupnosť uťahovania týchto spojov. Skrutkové skrutky pre vysokoteplotné a vysokotlakové použitie sa zvyčajne vyrábajú podľa ASTM A193 B7 (legovaná oceľ) s ťažkými šesťhrannými maticami A194 2H ako štandardnou triedou protiľahlých matíc.
Závitová tyč vinutých závitov – špecifický variant s hrubším, zaobleným tvarom závitu, navrhnutý pre rýchle spojenie s krídlovými maticami a závitovými spojkami vinutých závitov – sa vo veľkej miere používa v systémoch betónového debnenia a debnenia. Forma špirálového závitu umožňuje zapojenie a uvoľnenie matice jednou rukou, čo je dôležité pri rýchlej montáži a oddebňovaní panelov debnenia. Obyčajná závitová tyč so štandardnými šesťhrannými maticami sa používa v aplikáciách s prevliekacími spojkami s väčším zaťažením, kde vyšší bočný tlak z vlhkého betónu vyžaduje konštrukčnú kapacitu štandardnej dĺžky záberu závitu.
Skrutková tyč so šesťhrannou hlavou je závitová tyč so šesťhrannou hlavou vytvorenou alebo kovanou na jednom konci. Kombinácia stopky so závitom v celej dĺžke so šesťhrannou hlavou vytvára komponent, ktorý dokáže prenášať rotačný moment (cez šesťhrannú hlavu) aj lineárnu silu (cez závit) v jedinom prvku. Toto je funkčná požiadavka odlišná od štandardného upevňovacieho prvku: tyč nie je primárne upínacie zariadenie, ale mechanický prevodník pohybu -- transformuje rotačný vstup na šesťhrannej hlave na lineárny posun matice alebo vodiacej matice pohybujúcej sa pozdĺž závitu.
Skrutka zdviháka je zariadenie, ktoré prevádza rotačný pohyb na lineárny pohyb cez závitové rozhranie. Skrutková tyč so šesťhrannou hlavou je poháňaný prvok v zostave skrutky zdviháka: šesťhranná hlava je v zábere kľúčom, račňou alebo poháňaným pohonom a výsledná rotácia posúva alebo zasúva tyč so závitom vzhľadom na pevnú maticu alebo puzdro vodiacej matice. Mechanickou výhodou zdvihákovej skrutky je pomer vstupného krútiaceho momentu na šesťhrannej hlave k lineárnemu výstupnému tlaku na konci tyče, ktorý je určený stúpaním závitu a polomerom, pri ktorom pôsobí vstupná sila.
Jemnejšie stúpanie závitu poskytuje vyššiu mechanickú výhodu (lineárnejší ťah na jednotku vstupného krútiaceho momentu), ale pomalší lineárny pohyb na otáčku a vyššiu náchylnosť na zaseknutie, ak závit nie je dobre namazaný. Hrubší rozstup vytvára rýchlejší lineárny pohyb a nižšiu mechanickú výhodu a je viac samočistiaci v špinavom alebo kontaminovanom prostredí. Výber tvaru závitu pre aplikácie zdvihových skrutiek je rovnováhou medzi týmito faktormi, pričom veľkosť zaťaženia, rýchlosť pohybu a podmienky mazania ovplyvňujú optimálny výber.
Štandardné 60-stupňové tvary V-závitov (UNC, UNF, ISO metrické) sa používajú v mnohých aplikáciách skrutkových zdvihákov so šesťhrannou hlavou, najmä pri nižších úrovniach zaťaženia, kde sú kontaktné napätia závitu v rámci kapacity boku V-závitu. Avšak 60-stupňový uhol boku V-závitu vytvára významnú zložku radiálnej sily (zaklinovací efekt bokov závitu), ktorá zvyšuje trenie a znižuje účinnosť v porovnaní s viac axiálne orientovaným profilom závitu.
Pre prenos sily s vyšším zaťažením a náročnejšie aplikácie zdvihákových skrutiek sú špecifikované lichobežníkové a ACME závity:
Dôležitým konštrukčným hľadiskom pri výbere tyče skrutky so šesťhrannou hlavou je, či je závit samosvorný alebo repasovaný. Samosvorný závit si udrží svoju polohu pri zaťažení bez externého brzdenia, keď je odpojený vstup pohonu -- trenie v závite je dostatočné na to, aby odolalo spätnému pohonu axiálnym zaťažením. Repasovaný závit sa pri zaťažení vráti späť, ak sa odstráni krútiaci moment, čo si vyžaduje externú brzdu alebo blokovací mechanizmus na udržanie polohy.
Samosvorná podmienka je splnená, keď je uhol stúpania závitu menší ako uhol trenia rozhrania závitu. Pre väčšinu štandardných kombinácií V-závitov a ACME závitov s kontaktom oceľ na oceľ a typickým mazaním je závit samosvorný – čo je dôvod, prečo sa matica na skrutke neuvoľní jednoducho vplyvom pôsobiaceho zaťaženia. Pre vysokoúčinné vodiace skrutky navrhnuté tak, aby minimalizovali trenie (ako sú tie, ktoré sa používajú v CNC obrábacích strojoch so zostavami recirkulačných guľových matíc), môže byť závit zámerne navrhnutý na generálnu opravu, pretože to umožňuje premiestnenie hnaného prvku miernou vonkajšou silou bez potreby spätného unášacieho momentu.
Skrutkové tyče so šesťhrannou hlavou sa používajú v rôznych aplikáciách zdviháka, zdvíhania a lineárneho polohovania:
Požiadavky na materiál pre skrutkovú tyč so šesťhrannou hlavou v aplikácii na prenos sily alebo zdviháku sa líšia od požiadaviek na konštrukčný spojovací prvok. Okrem pevnosti v ťahu sa musí hodnotiť aj kontaktné napätie závitu (hertzovský kontaktný tlak medzi lícovanými bokmi závitu), odolnosť proti opotrebovaniu, únavová životnosť pri cyklickom zaťažení a v niektorých aplikáciách odolnosť proti korózii.
Stredne uhlíková oceľ (AISI 1045 alebo ekvivalentná) a legovaná oceľ (AISI 4140, 4340) sú najbežnejšími materiálmi pre priemyselné skrutkové tyče so šesťhrannou hlavou a zostavy zdvihákov. Stredne uhlíková oceľ poskytuje primeranú kombináciu pevnosti, opracovateľnosti a schopnosti valcovania závitov pre väčšinu aplikácií zdvihákov a zdvíhacích zariadení. Zliatinové ocele triedy 4140 a 4340, tepelne spracované na požadovanú úroveň pevnosti, sú určené pre aplikácie s vysokým zaťažením a vysokým cyklom, kde vyššia pevnosť jadra, zlepšená odolnosť proti únave a lepšia odozva tvrdosti povrchu na tepelné spracovanie odôvodňujú cenu materiálu.
Účinnosť závitu a životnosť v aplikáciách zdvihákových skrutiek výrazne ovplyvňuje povrchová úprava tyče a režim mazania. Zinkofosfátový povlak (parkerizácia) aplikovaný pred mazivom alebo olejovým mazivom zlepšuje zadržiavanie maziva na povrchu závitu a znižuje počiatočné opotrebovanie počas zasúvania. Tvrdé chrómovanie na bokoch závitu sa používa pri vysokocyklových aplikáciách presných vodiacich skrutiek na zlepšenie odolnosti proti opotrebovaniu. Pre vonkajšie alebo korozívne prostredie je špecifikované zinkovanie, žiarové zinkovanie alebo tyč z nehrdzavejúcej ocele, pričom výber je vyvážený podľa požiadaviek aplikácie na toleranciu závitu - hrubšie povlaky znižujú efektívnu vôľu medzi závitmi tyče a matice.
V skrutkových zostavách zdviháka na prenos energie je vodiaca matica (matica, ktorá sa pohybuje pozdĺž skrutkovej tyče alebo matice, voči ktorej sa tyč posúva) často vyrobená z mäkšieho materiálu ako tyč - zvyčajne z bronzu, mosadze alebo acetálového (Delrin) polyméru. Táto dvojica materiálov zámerne robí z matice komponent obetovaného opotrebovania. Výmena opotrebovanej bronzovej matice je podstatne lacnejšia a jednoduchšia ako výmena celej skrutkovej tyče, takže matica je navrhnutá tak, aby sa prednostne opotrebovávala, zatiaľ čo tyč si zachováva svoju rozmerovú presnosť počas oveľa dlhšej životnosti. Bronzové matice tiež vo svojej podstate poskytujú lepšie zadržiavanie mazania a nižšie trenie ako páry oceľ na oceľ, čím zlepšujú účinnosť prenosu výkonu a znižujú krútiaci moment potrebný pre dané ťahové zaťaženie.
Pre nákupcov, inžinierov a obstarávacie tímy, ktorí špecifikujú tyč s plnou závitovou tyčou alebo tyč so šesťhrannou hlavou pre zdvihák a aplikácie na prenos energie, predstavujú nasledujúce parametre minimálne požadované informácie pre presnú špecifikáciu produktu a komunikáciu s dodávateľom:
Zliatinová oceľ M5*10 Pozinkovaná skrutka so šesťhrannou hlavou s okrúhlou hlavou
Skrutky so šesťhrannou hlavou z legovanej ocele M8×100 8,8 s fosfátovým povlakom
Skrutka so šesťhrannou hlavou z legovanej ocele triedy 12.9 M3-M24

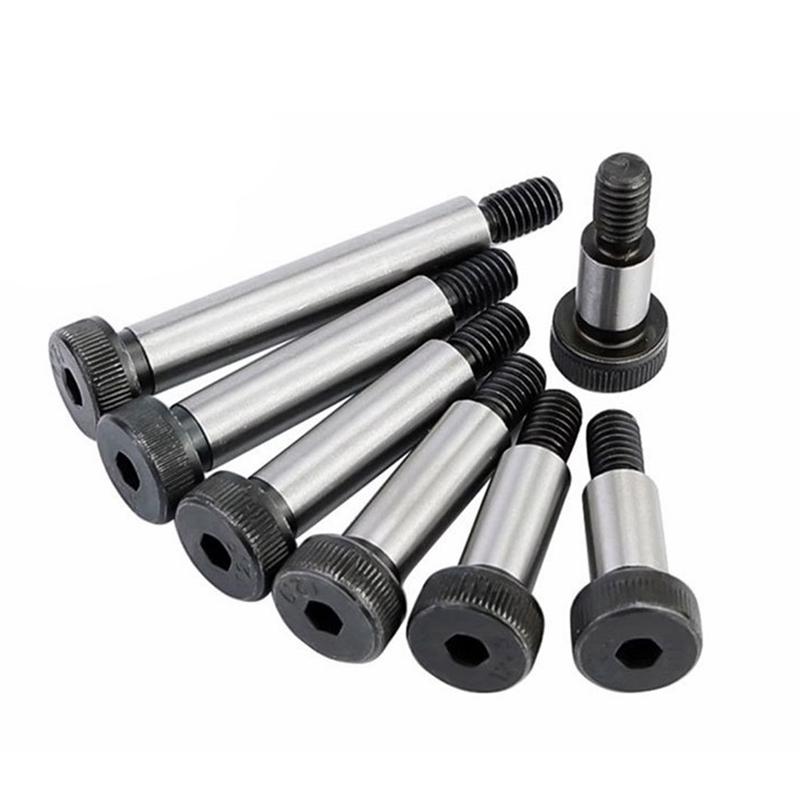

Skrutka s predĺženým osadením z legovanej ocele s čiernym oxidom ISO 7379
